En esta ocasión tendrás oportunidad de conocer
los diferentes tipos de sistemas de conmutación existentes, su
funcionamiento y su interrelación entre sí para poder constituir
las redes de telecomunicaciones que nos proveen servicios de voz,
datos y multimedia. Para esto se requiere partir del estudio de la
tecnología Ethernet, entendiendo su evolución hasta nuestros días
y aplicando un modelo jerárquico de redes que permite muchas
ventajas. Todo esto desde luego partiendo del uso de switches de
capa 2 y 3.
Los switches permiten construir redes
significativamente más grandes al dividir un medio compartido en
partes o al abandonar el principio de la repartición del medio a
favor de LAN conmutadas. No obstante, a medida que se incrementa
la escala de la red, surgen otros problemas que no se puede
superar el switch basado en el algoritmo de puente transparente.
En primer lugar, el problema de confiabilidad permanece sin
resolver, pues la topología de árbol de las LAN conmutadas es
extremadamente vulnerable. Por ejemplo, la falla de cualquier
switch o enlace de comunicaciones produce una pérdida de
conectividad. Si el switch del segmento falla, la red se dividirá
en dos o más segmentos.
Las limitaciones de la topología de árbol pueden evitarse si se
usan mecanismos adicionales de conmutación mismos que proporcionan
características avanzadas a las LAN. Por ejemplo, el algoritmo de
árbol de expansión (STA, por sus siglas para Spanning Tree
Algorithm) se utiliza con gran amplitud en las LAN conmutadas. STA
se desarrolló de manera simultánea con el algoritmo de puente
transparente (es decir, a principio de la década de los 1980) y
que desde entonces se ha empleado con éxito en las LAN.
Otro mecanismo de rutas alternativas se
desarrolló comparativamente de manera reciente, cuando comenzó el
uso extendido de las LAN conmutadas. El mecanismo de agregación de
enlace permite a varios enlaces físicos unirse en un canal lógico,
lo cual mejora el rendimiento de la red y su confiabilidad.
Las nuevas capacidades avanzadas de los switches
de LAN facilitan poner en práctica diversos mecanismos comunes de
soporte de calidad de servicio (QoS) que puedan implementarse,
dirigidos a diferentes tipos de tráfico: colas ponderadas y de
prioridad, retroalimentación y reservación de recursos.
A pesar del progreso conseguido con el uso de
nuevas características agregadas por el STA y el mecanismo de
agregación de enlace, las LAN construidas solamente con base en
switches, sin utilizar enrutadores, se caracterizan por algunas
limitaciones y experimentan ciertos problemas. Es posible resolver
parte de ellos si se aplica una importante propiedad avanzada de
una LAN conmutada: la técnica de LAN virtual (VLAN, por sus siglas
en inglés), que simplifica en modo considerable el empleo de
enrutadores en tales redes la técnica de VLAN permite que una LAN
se divida en varios segmentos lógicos aislados. Esto se consigue
mediante la configuración del switch (es decir, de manera
programática más que físicamente, mediante conexión o desconexión
de cables). Estos segmentos aislados pueden conectarse en la red
interna, para lo cual se utiliza el protocolo de la capa de red.
La división programática de una red en segmentos favorece cambios
de manera rápida y fácil a la composición de los segmentos al
mover computadoras de segmento a segmento en la medida que sea
necesario.
ALGORITMO DE ARBOL DE EXPANSION
En aquellas LAN donde tanto las tecnologías como el equipo ponen
en marcha las funciones de únicamente la primera y la segunda
etapas del modelo ISO/OSI, el problema de utilizar rutas
alternativas tiene sus propias características específicas: los
protocolos base soportan sólo topologías tipo árbol(es decir,
aquellas que no contienen ningún ciclo o loop).
Para conmutación automática dentro de un estado reservado de todos
los enlaces alternativos que no se ubican en el esquema de la
topología de árbol, las LAN utilizan el algoritmo de árbol de
expansión (STA). El protocolo que implemente este algoritmo se
denomina Protocolo de árbol de Expansión (STP).
STA fue diseñado hace bastante tiempo, en 1983. El IEEE lo adoptó
y se incluyó en la especificación 802.1D, que describía el
algoritmo de puente transparente. Aunque los puentes para los
cuales este algoritmo fue destinado en un principio se consideran
dispositivos de comunicación “de edad de las cavernas”; STA se usa
ampliamente en la mayoría de los dispositivos de comunicaciones
generalizados en las LAN contemporáneas: en switches. STA facilitó
a los diseñadores de redes construir LAN e gran escala con base en
switches sin utilizar enrutadores. Tales LAN están caracterizadas
por su alta confiabilidad debido al empleo de enlaces de reserva.
Como regla, los fabricantes de equipo de red
instalan STA en switches dirigidos a segmentos de red
caracterizados por requerimientos crecientes de confiabilidad,
como switches troncales y switches de departamentos de grandes
grupos de trabajo.
Definiciones requeridas
Un segmento en una parte conectada de una red
que no contiene switches o enrutadores. Puede ser compartido
(cuando se diseñó STA, éste era el único tipo de segmento) e
incluir dispositivos de capa física como repetidores o
concentradores, los cuales son transparentes para l switch. En la
actualidad, el segmento puede ser un enlace dúplex punto a punto
entre los puertos adyacentes de dos switches.
STA asegura la construcción de una topología de árbol de enlaces
con solamente una trayectoria de longitud mínima desde cada switch
y cada segmento hacia algún un switch raíz dedicado: la raíz del
árbol. La unicidad de la trayectoria asegura que se esté libre de
ciclos o loops y lo mínimo de la distancia permite construir una
trayectoria óptima para el tráfico de viaje de la periferia de la
red hacia una línea central o troncal, papel que es representado
por el switch raíz.
Como una medida de la distancia, STA usa la
métrica tradicional para protocolos de enrutamiento: el valor
inversamente proporcional al ancho de banda del segmento. En STA,
la métrica también está definida como el costo designado del
segmento. Se calcula como el tiempo requerido para transmitir un
bit de información y se mide en unidades de 10nseg (nanosegundos).
De este modo, para el segmento Ethernet de 10
Mbps, el costo designado es de 10 unidades condicionales; para
Ethernet de 100Mbps, es de una unidad y para el segmento de Token
Ring de 16Mbps, valor que es de 6.25. Dado que la velocidad de la
red se encuentra en un incremento constante, ha aparecido una
versión modificada y revisada de la escala de unidad condicional:
10Mbps: 100, 100Mbps: 19; 1Gbps: 4 y 10Gbps: 2.
El identificador del switch es el número de 8 bytes, cuyos 6 bytes
menos significativos contienen la dirección MAC de la unidad de
control del switch que implementa STA. Recuérdese que los puertos
de los switches y puentes no requieren dirección MAC para llevar a
cabo su función principal, de modo que sólo es una dirección MAC
del switch. Los dos bytes más significativos del identificador del
switch son configurados de forma manual. Como se verá más
adelante, esto permite al administrador de la red influir en el
proceso de selección del switch raíz.
El puerto raíz del switch es aquel que tiene la
distancia más corta desde el switch raíz (con más precisión, desde
cualquiera de los puertos del switch raíz).
El identificador de puerto es un número de 2 bytes.
El byte menos significativo contiene el número
original de este puerto dentro de un switch, mientras que el más
significativo lo establece de forma manual el administrador de la
red.
El puerto designado es la distancia más corta
desde el switch raíz entre todos los puertos de los switches de
este segmento.
Al finalizar esta unidad podrás:
Identificar cada una de las Tecnologías Ethernet en
las Redes conmutadas.

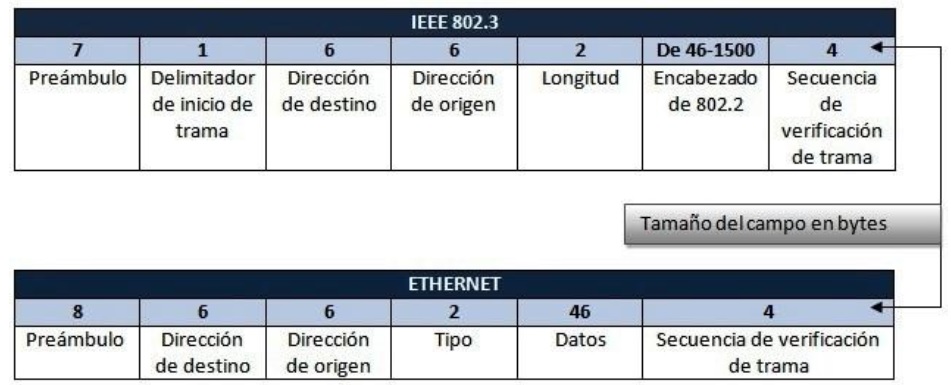

Identificar la función de cada uno de los campos de la
trama de Ethernet y 802.3.
Utilizar comandos para la configuración y verificación
del switch.
Distinguir las ventajas y desventajas de los tipos y
métodos de conmutación.
Estructurar una topología de red basada en el modelo
jerárquico de 3 niveles.
En esta unidad Fundamentos de Conmutación los temas a tratar son
Tecnologías Ethernet, las cuales inician con su evolución desde
Hawaii, Ethernet, 802.3, Ethernet II, Fast Ethernet y más.
Para ir conociendo los elementos de comunicacion de una LAN
observa el siguiente cuadro:

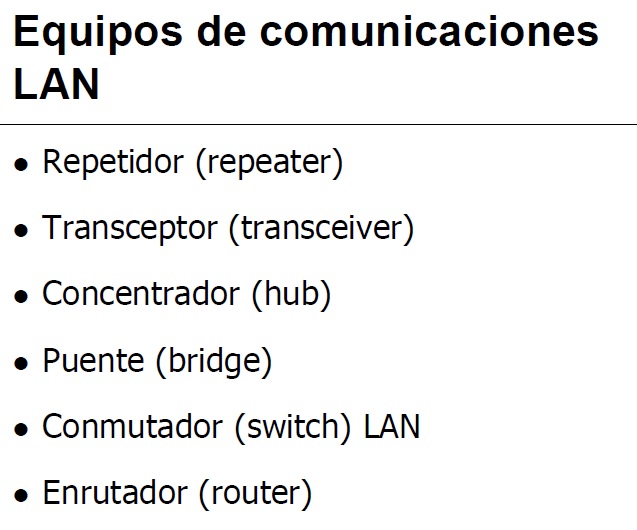

Nos enfocaremos en el switch
Entre las tecnologías LAN más utilizadas nos encontramos: Token
Ring, FDDI, Arcnet y Ethernet. Esta última es la que hoy en día se
usa en casi todas las LAN.
Nombre
Velocidad
Medio
y distancia
Codificación
10Base5
10
Mbits /s
Coaxial
grueso.
En
el segmento 500 mts.
Entre
equipo y el transceiver: 50 metros longitud máxima de la
red, 2,500 mts.
Manchester
10Base2
10 Mbits /s
Coaxial delgado
Max distancia 185 mts. Entre
segmentos, en total 925 mts
Distancia entre
26 y 82 m dependiendo del tipo de cable
8B/10B
10GBase
T
10 Giga Bits/s
Conectores RJ-45.cobre. La
tecnología CAT 6
PAM
16

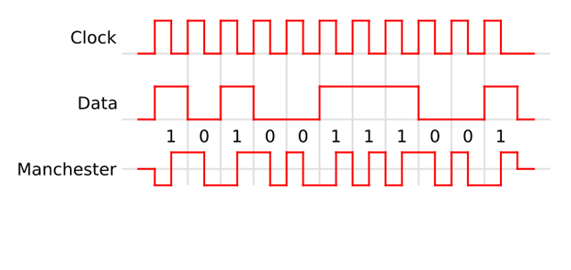

Codificación MANCHESTER .-

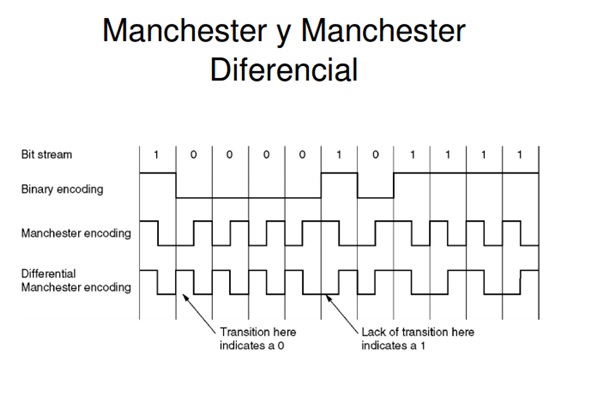

En la codificación Manchester, cada periodo de
un bit se divide en dos intervalos iguales. Un bit binario de
valor 1 se transmite con valor de tensión alto en el primer
intervalo y un valor bajo en el segundo. Un bit 0 se envía al
contrario, es decir, una tensión baja seguida de un nivel de
tensión alto.
Este esquema asegura que todos los bits
presentan una transición en la parte media, proporcionando así un
excelente sincronismo entre el receptor y el transmisor. Una
desventaja de este tipo de transmisión es que se necesita el doble
del ancho de banda para la misma información que el método
convencional. La codificación diferencial Manchester es una
variación puesto que en ella, un bit de valor 1 se indica por la
ausencia de transición al inicio del intervalo, mientras que un
bit 0 se indica por la presencia de una transición en el inicio,
existiendo siempre una transición en el centro del intervalo. El
esquema diferencial requiere un equipo más sofisticado, pero
ofrece una mayor inmunidad al ruido. El Manchester Diferencial
tiene como ventajas adicionales las derivadas de la utilización de
una aproximación diferencial.
La codificación manchester también denominada
codificación bifase, es un método de codificación eléctrica de una
señal binaria en el que en cada tiempo de bit hay una
transición entre dos niveles de señal.
La codificación Manchester se usa en muchos estándares de
telecomunicaciones, como en las variantes 10 Mbit/s del estándar
Ethernet, por ejemplo 10Base5 o 10Base-F.
DESCRIPCION:
Las señales de datos y de reloj, se combinan en
una sola que auto-sincroniza el flujo de datos. Cada bit
codificado contiene una transición en la mitad del intervalo de
duración de los bits. Una transición de negativo a positivo
representa un 1 y una transición de positivo a negativo representa
un 0.
Los códigos Manchester tienen una transición en
la mitad del periodo de cada bit. Cuando se tienen bits iguales y
consecutivos se produce una transición al inicio del segundo bit,
la cual no es tenida en cuenta por el receptor al momento de
decodificar, solo las transiciones separadas uniformemente en el
tiempo son las que son consideradas por el receptor. Hay algunas
transiciones que no ocurren a mitad de bit. Estas transiciones no
llevan información útil, y solo se usan para colocar la señal en
el siguiente estado donde se llevará a cabo la siguiente
transición. Aunque esto permite a la señal auto-sincronizarse, en
realidad lo que hace es doblar el requerimiento de ancho de banda,
en comparación con otros códigos como por ejemplo los códigos NRZ.
CODIFICACION MANCHESTER DIFERENCIAL
Es un método de codificación de datos en los que
los datos y la señal reloj están combinados para formar un único
flujo de datos auto sincronizado. Es una codificación diferencial
que usa la presencia o ausencia de transiciones para indicar un
valor lógico. Esto aporta algunas ventajas sobre la Codificación
Manchester: Detectar transiciones es a menudo menos propenso a
errores que comparar con tierra en un entorno ruidoso.
La presencia de la transición es importante pero
no la polaridad. Las codificaciones diferenciales funcionarán
exactamente igual si la señal es invertida.
Un bit 1 se indica haciendo en la primera mitad
de la señal igual a la última mitad del bit anterior, es decir,
sin transición al principio del bit. Un bit 0 se indica haciendo
la primera mitad de la señal contraria a la última mitad del
último bit, es decir, con una transición al principio del bit. En
la mitad del bit hay siempre una transición, ya sea de high hacia
low o viceversa. Una configuración inversa es posible, y no habría
ninguna desventaja en su uso.
El estándar original usa un solocable
coaxialen el cual literalmente
se pinchaba una conexión perforando en el cable para
conectar con el núcleo y la pantalla. En gran parte
obsoleto, aunque debido a su extenso despliegue en los
comienzos, a fecha de abril de 2010 algunos sistemas
pueden todavía estar en uso.[cita requerida]Fue
conocido también comoThick-Ethernet(Ethernet
gruesa). 10 Mbit/s, con señalización decodificación Manchester,
cableado coaxial de cobreRG-8X(costoso),topología
de buscon detección de
colisiones.
El cable coaxial de 50 Ω conecta las
máquinas, cada máquina usando unadaptador Tpara
conectar suNIC.
Requiere terminadores en cada extremo. Por muchos años,
éste fue el estándar dominante de Ethernet. También
llamadoThin Ethernet(Ethernet
delgado),ThinNetoCheapernet.
10 Mbit/s, con señalización de codificación Manchester,
cableado coaxial de cobreRG-58(barato),
topología de bus con detección de colisiones.
Un estándar temprano soportando Ethernet
sobre distancias más largas. Utilizó técnicas de
modulación de banda ancha, similares a las empleadas en
sistemas de módem de cable, y operaba sobre cable
coaxial. 10 Mbit/s, con señalización scrambledNRZmodulada
(PSK) sobre una portadora de
alta frecuencia, cableado coaxial de ancho de banda
amplio, topología de bus con detección de colisiones.
Operado a 1 Mbit/s sobrepar trenzadoa
unHubactivo.
Aunque fue una falla comercial, el 1BASE5 definió la
arquitectura para toda la subsecuente evolución de
Ethernet. También llamadoStarLAN.
1 Mbit/s, con señalización de codificación Manchester,
cableado de par trenzado de cobre,topología
de estrella.
Funciona sobre cuatro alambres (dos pares
trenzados) en un cable deCategoría
3o deCategoría
5. UnHubo
unswitchactivo
están en el medio y tiene un puerto para cada nodo. ésta
es también la configuración usada para el Ethernet
100Base-T y gigabit. con señalización de codificación
Manchester, cableado de par trenzado de cobre, topología
de estrella - evolución directa del 1Base-5.
Un término genérico para la familia de
estándares Ethernet de 10 Mbit/s usando cable de fibra
óptica: 10Base-FL, 10Base-FB y 10Base-FP. De éstos,
solamente el 10Base-FL está en amplio uso. 10 Mbit/s,
con señalización de codificación Manchester, par de
fibra
Un término para cualquiera de los tres
estándares de Ethernet de 100 Mbit/s sobrecable de par
trenzado. Incluye100Base-TX,100Base-T4y100Base-T2. A fecha de 2009,
100Base-TX ha dominado totalmente el mercado, y con
frecuencia es considerado ser sinónimo con 100Base-T en
el uso informal. Todos utilizan unatopología
de estrella.
Señalización codificada 8B6TPAM-3, cableado de cobre CAT3
(como el utilizado para las instalaciones 10Base-T) con
cuatro pares trenzados (usa los cuatro pares del cable).
Ahora obsoleto, ya que el cableado CAT5 es la norma.
Limitado a half-duplex.
No existen productos.[cita requerida]Señalización
codificada PAM-5, cableado de cobre CAT3 con dos pares
trenzados, topología de estrella. Soporta full-duplex.
Es funcionalmente equivalente al 100Base-TX, pero
soporta al cable viejo de teléfono. Sin embargo, son
requeridos procesadores de señal digital para manejar
los esquemas de codificación requeridos, haciendo esta
opción bastante costosa en ese entonces. Tuvo buen éxito
después de que el 100Base-TX fuera establecido en el
mercado. La tecnología desarrollada para el 100Base-T2
fue la fundación para el 1000Base-T.
Señalización codificadaNRZI4B5B,
dos filamentos defibra óptica
multi-modo. La longitud máxima es de 400 metros
para las conexiones semiduplex (para asegurar que las
colisiones sean detectadas) o 2 kilómetros para
full-duplex.
Ethernet de 100 Mbit/s sobre fibra
multi-modo. La máxima longitud es 300 metros. El
100Base-SX usaba una óptica de longitud de onda corta
(850 nm) que era intercambiable con 10Base-FL,
haciendo posible de esta manera tener un esquema de
autonegociación y tener adaptadores de fibra 10/100
Mbit/s
Ethernet de 100 Mbit/s bidireccional sobre
un solo filamento defibra óptica
unimodal. Un multiplexor es usado para dividir la
transmisión y recepción de señales en diferentes
longitudes de onda permitiendo que compartan la misma
fibra. Soporta hasta 10 km.
Estandardizado por un subgrupo diferente
de IEEE 802, el 802.12, porque usaba una forma de acceso
de medio más centralizada ("Demand Priority"). Defendido
solamente porHP, 100VG-AnyLAN (como fue el
nombre de comercialización) era el primero en el
mercado. Necesitó cuatro pares en un cable Cat-3. Ahora
obsoleto (el 802.12 ha estado "inactivo" desde 1997) el
estándar ha sido retirado.
Señalización codificadaPAM-5, por lo menoscable
de Categoría 5, con cableado de cobre con cuatro
pares trenzados, es altamente recomendada laCategoría 5e. Cada par es usado
en ambas direcciones simultáneamente.
Señalización codificada 8B10B NRZ, fibra
multi-nodo (hasta 550 m) ofibra unimodal(hasta
2 km); puede ser optimizado para distancias más
largas, (hasta 10 km).
1000Base-LH
multi-vendedor
Sobre fibra unimodal (hasta 100 km).
Una solución de largo recorrido.
1000Base-CX
802.3
Señalización codificada 8B10B NRZ, par
trenzado blindado balanceado (hasta 25 m) sobre cable
especial de cobre. Precede al 1000Base-T y es raramente
usado.
1000Base-BX10
802.3
Hasta 10 km. Bidireccional sobre
filamento de fibra unimodal.
1000Base-LX10
802.3
Hasta 10 km sobre un par de fibras
unimodales.
1000Base-PX10-D
802.3
Downstream (de head-end a tail-ends) sobre
fibra unimodal usando topología point-to-multipoint
(soporta por lo menos 10 km).
1000Base-PX10-U
802.3
Upstream (de tail-end a head-end) sobre
fibra unimodal usando topología point-to-multipoint
(soporta por lo menos 10 km).
1000Base-PX20-D
802.3
Downstream (de head-end a tail-ends) sobre
fibra unimodal usando topología point-to-multipoint
(soporta por lo menos 20 km).
1000Base-PX20-U
802.3
Upstream (de tail-end a head-end) sobre
fibra unimodal usando topología point-to-multipoint
(soporta por lo menos 20 km).
Diseñado para soportar distancias cortas
sobre cableado de fibra multi-modo, tiene un rango de
entre 26 m y 82 m dependiendo del tipo de cable. También
soportar la operación de 300 m sobre una nueva fibra
multi-modo de 2000 MHz.km
Diseñado para soportar distancias cortas
sobre cableado de cobre, usa los conectadores 4x deInfiniBandy
cableado CX4 y permite una longitud de cable de hasta 15
m. Fue especificado por el IEEE Std 802.3an-2006 que ha
sido incorporado en el IEEE Std 802.3-2008.
Un estándar para conjuntos de cable de
cobre de conexión directa3
100 Gigabit Ethernet
Nombre
Estándar
Descripción
100GBase-SR10
802.3ba
Operación de 100 m sobre una nueva fibra
multi-modo de 2000 MHz.km
100GBase-LR4
802.3ba
Operación de 10 km sobre fibra
unimodal.
100GBase-ER4
802.3ba
Operación de 40 km sobre fibra
unimodal.
100GBase-CR10
802.3ba
Operación de 10 m en montaje de cable de
cobre.
Algunas variedades de Ethernet fueron específicamente
diseñadas para funcionar sobre el cableado estructurado de
cobre de 4 pares que ya estaba instalado en muchas
localizaciones. El ANSI recomienda usar cable de categoría 6
para las nuevas instalaciones (visto en el capitulo anterior)

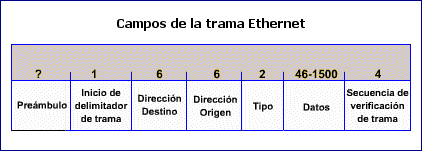

La siguiente imagen muestra las dos tramas antes
mencionadas, indicando la cantidad de bytes para cada uno de
los campos, con la investigación que has realizado
anteriormente, ahora puedes identificar y comparar estas
tramas y entender porque no son compatibles
El decir Ethernet actualmente, no se
refiere a Ethernet versión 1 sino a la versión 2 que si es
compatible con 802.3. Ahora hay que saber los diferentes
métodos de conmutación para entender cómo se mueven las
tramas a través de la red.
Una vez descritas las diferentes
características de Ethernet, un paso fundamental en la
implementación de redes conmutadas es el manejo del
switch, pero antes hay que saber cómo funciona, cómo toma
las decisiones de envío y los comandos básicos necesarios
para configurar el switch, es importante entender la
conmutación de tramas.

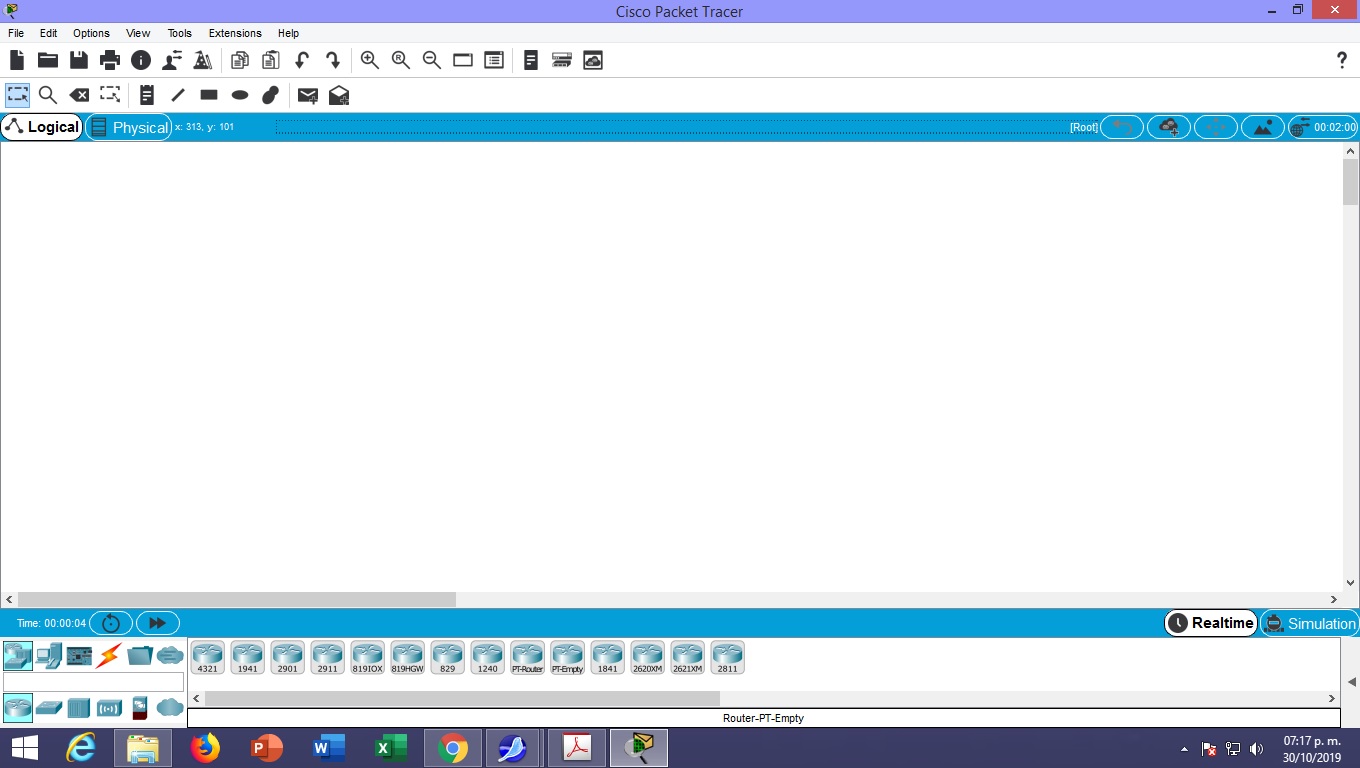

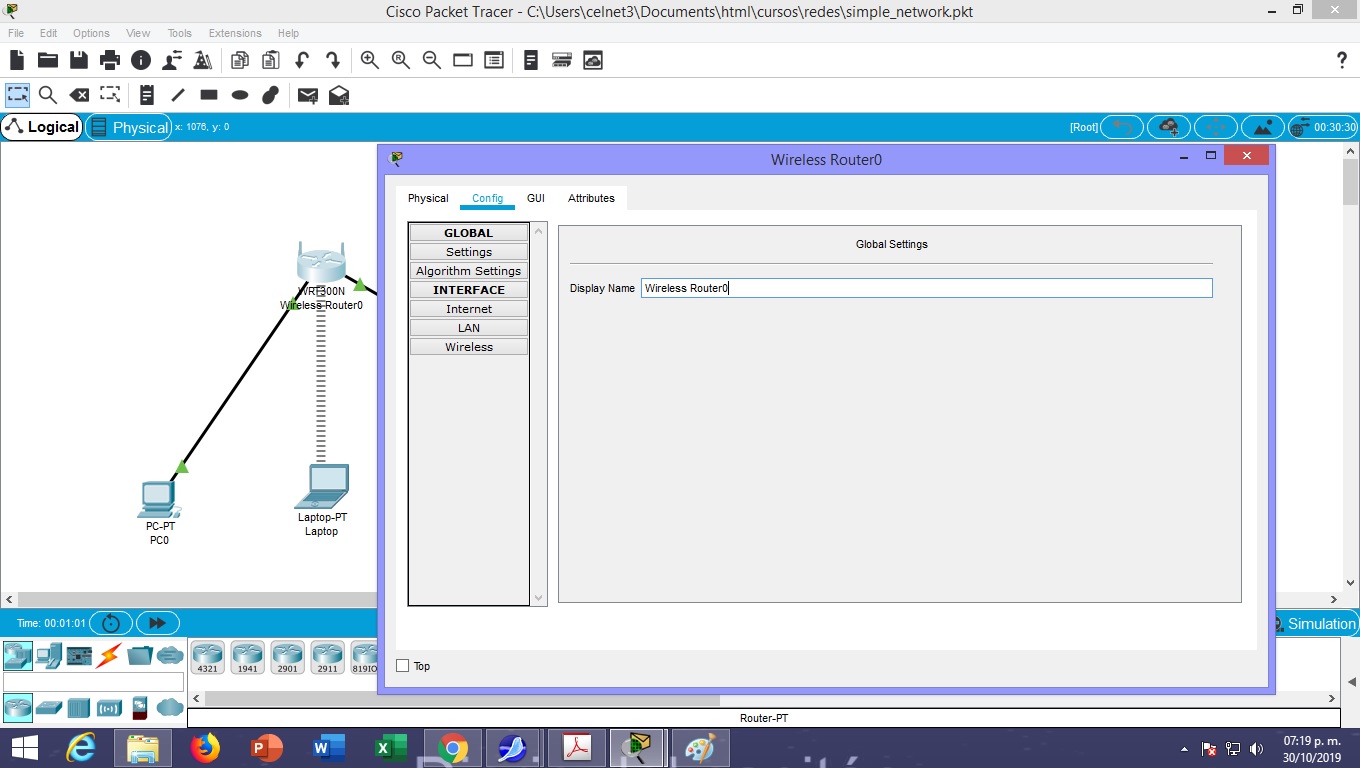

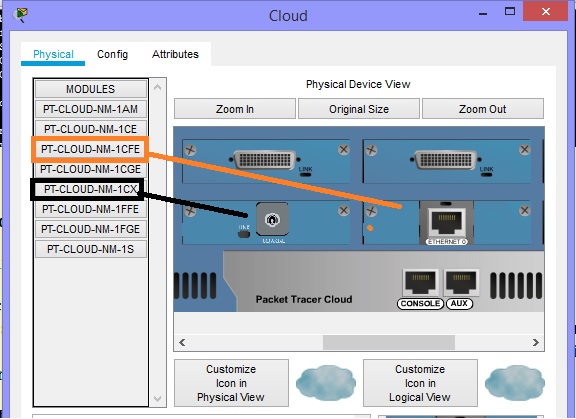

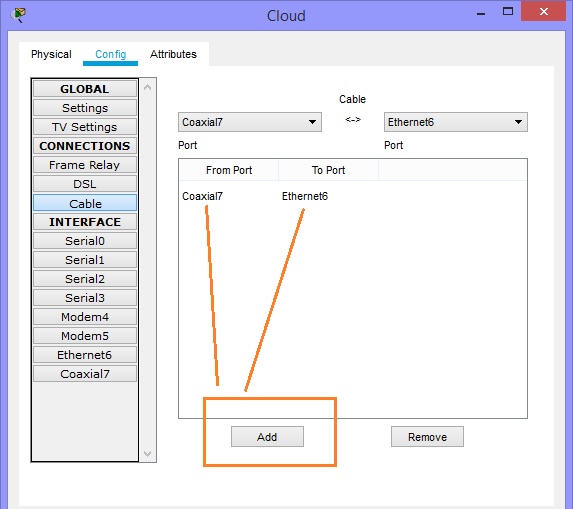

Para continuar con este curso debemos de
saber como configurar los dispositivos en el Cisco Packet
Tracer, hay dispositivos que pueden intercambiarse los
modulos para una tarea determinada, y otros que se pueden
ir agregando dispositivos, (modulos, como son tarjetas de
red, antenas para WiFi, Bluetooth, etc. este proceso es
muy sencillo primero debemos ubicar el dispositivo y sus
modulos que puedes agregar o sustituir, para ello veamos
el siguiente video donde se muestra la forma de cambiar un
modulo o agregar un modulos a un equipo, primero debemos
de apargar el dispositivo, y retirar el modulo que ocupa
un lugar o agregar el modulo en un espacio disponible para
ello. Video de agregar
y retirar modulos de los dispositivos
Actividad

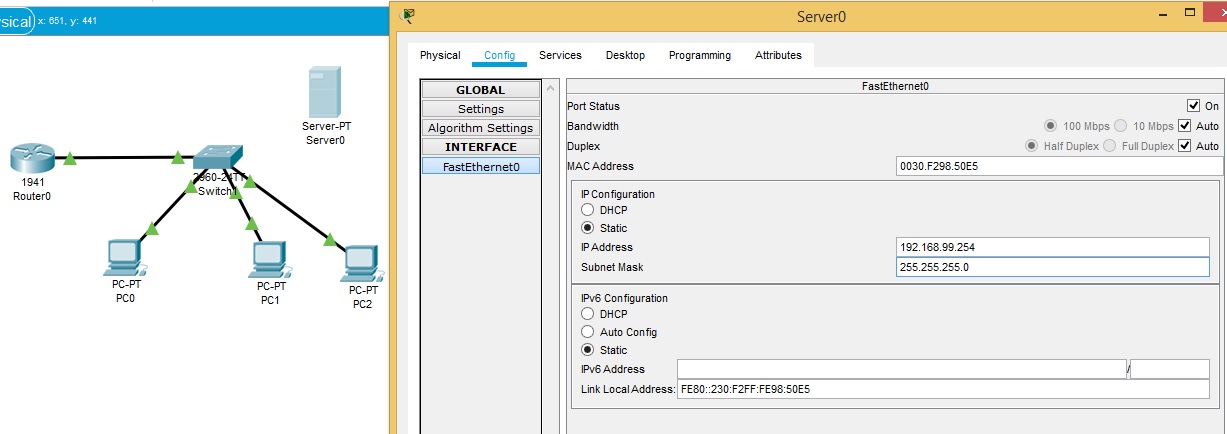

Tabla de direccionamiento
Dispositivo
Interfase
Dirección IP
Máscara de subred
R1 (router)
Fa0/0
192.168.99.1
255.255.255.0
PC0
NIC
192.168.99.21
255.255.255.0
PC1
NIC
192.168.99.22
255.255.255.0
PC2
NIC
192.168.99.23
255.255.255.0
Servidor
NIC
192.168.99.254
255.255.255.0

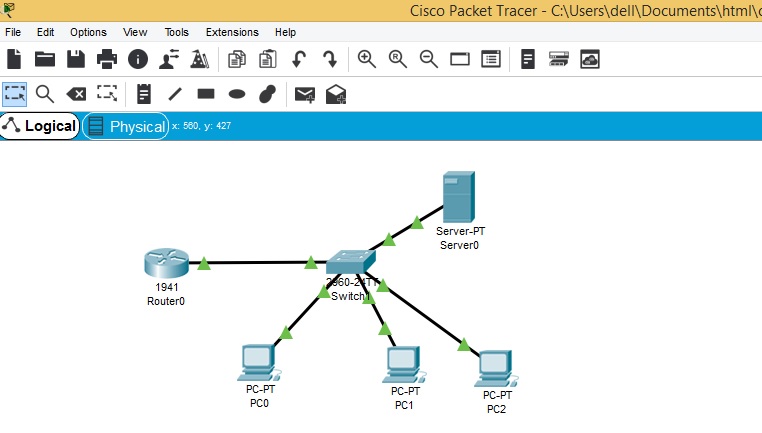

Introducción:
En esta actividad de reto de habilidades
de integración de Packet Tracer se conectaran los equipos
basados en el modelo jerárquico de red, después se
configurará la administración básica del switch, incluidos
los comandos de mantenimiento general, las contraseñas y
la seguridad de puerto. Esta actividad le proporciona la
oportunidad de revisar las habilidades adquiridas con
anterioridad.

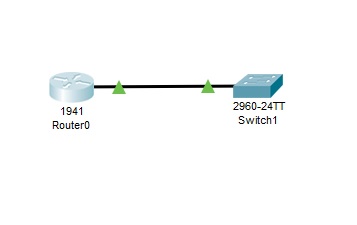

Conecta el Router 0 del puerto
GigabitEthernet 0/0 al Switch1 2960-24TT en su interfase

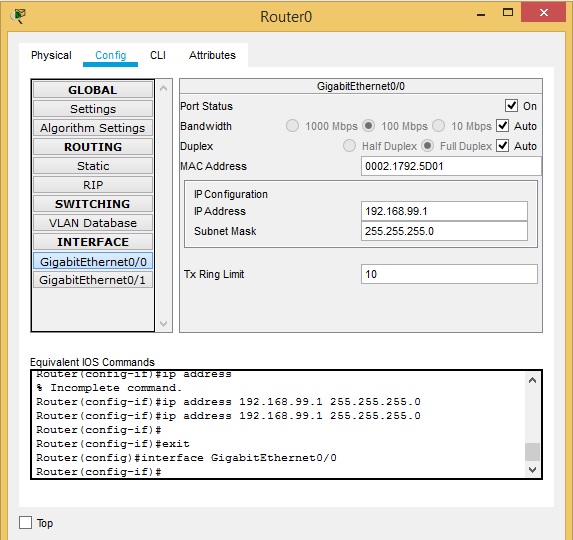

FastEthernet 0/24, activar la interfase en el router y
colocar el IP y su mascara de RED:
Agrega un PC0 (computadora) y conectarlo al
Switch1 (el switch FastEthernet 0/1, y en el PC0
FastEthernet0

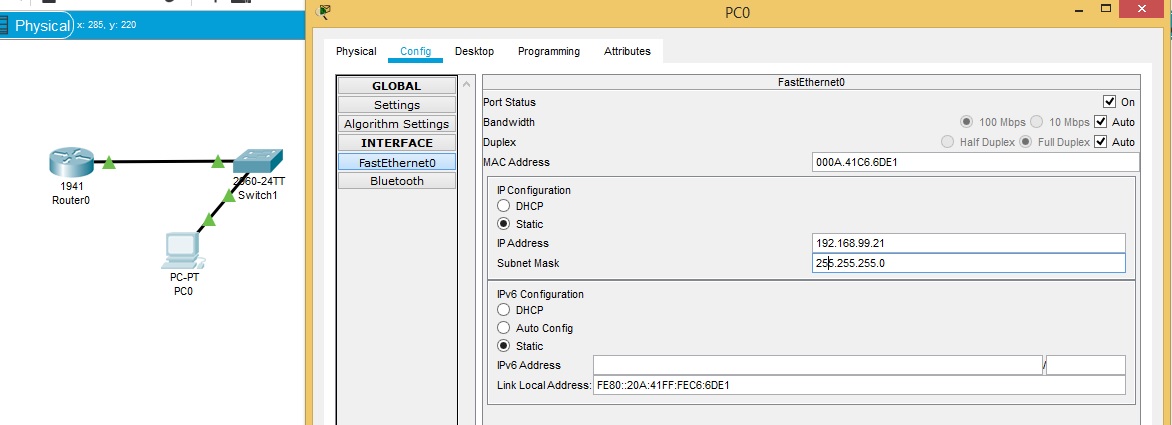

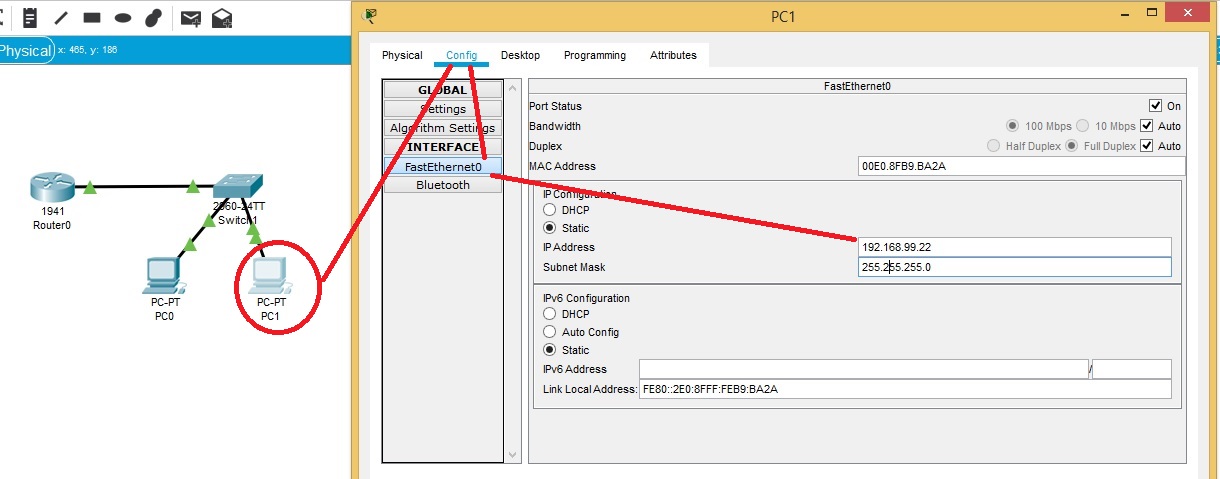

Al PC0 establece el IP de 192.168.99.21 y submascara de
red 255.255.255.0
Agrega un PC1 y conectarlo al Switch1 (el switch
FastEthernet 0/2, y en el PC0 FastEthernet0)
Al PC0 establece el IP de 192.168.99.22 y submascara de
red 255.255.255.0
Agregue una otra computadora PC2, y conecte esta
computadora al switch en la siguiente interfase y
establezca el IP de la PC según la secuencia que se he
presentado en los ejemplos anteriores.
Paso 2. Establece un servidor y conectarlo al Switch1.
Agregar un servidor-PT (Server 0)
Conectar el servidor con el Switch0 en la interfase
FastEthernet0/23 del Switch1, el servidor en la interfase
FastEthernet0
Para verificar que tu diseño esta correcto se debería de
ver de la siguiente manera, con los indicadores (flechas)
en color verde.
Funcionamiento del Switch.
Donde usar Switch?
Uno de los principales factores que determinan el exito
del diseño de una red, es la habilidad de la red para
proporcionar una satisfactoria interacción entre
cliente/servidor, pues los usuarios juzgan la red por la
rapidez de obtener datos y la confiabilidad del servicio.
Hay diversos factores que involucran el incremento de
ancho de banda en una LAN:
· El elevado incremento de nodos en la red.
· El continuo desarrollo de procesadores mas rápidos
y poderosos en estaciones de trabajo y servidores.
· La necesidad inmediata de un nuevo tipo de ancho
de banda para aplicaciones intensivas cliente/servidor.
· Cultivar la tendencia hacia el desarrollo de
granjas centralizadas de servidores para facilitar la
administración y reducir el número total de servidores.
La regla tradicional 80/20 del diseño de redes, donde el
80% del tráfico en una LAN permanece local, se invierte
con el uso del switch.
Los switches resuelven los problemas de anchos de banda al
segmentar un dominio de colisiones de una LAN, en pequeños
dominios de colisiones.

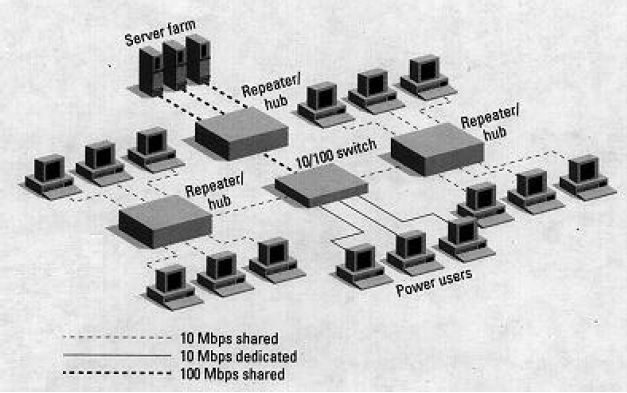

En la figura la segmentación casí elimina el concurso
por el medio y da a cada estación final más ancho de banda
en la LAN.
Configuración básica de un switch capa 2
Preparación para la configuración del switch
1. Antes de poner en funcionamiento el switch,
verifique que:
Todos los cables de red estén correctamente conectados.
La PC esté conectada al puerto de consola.

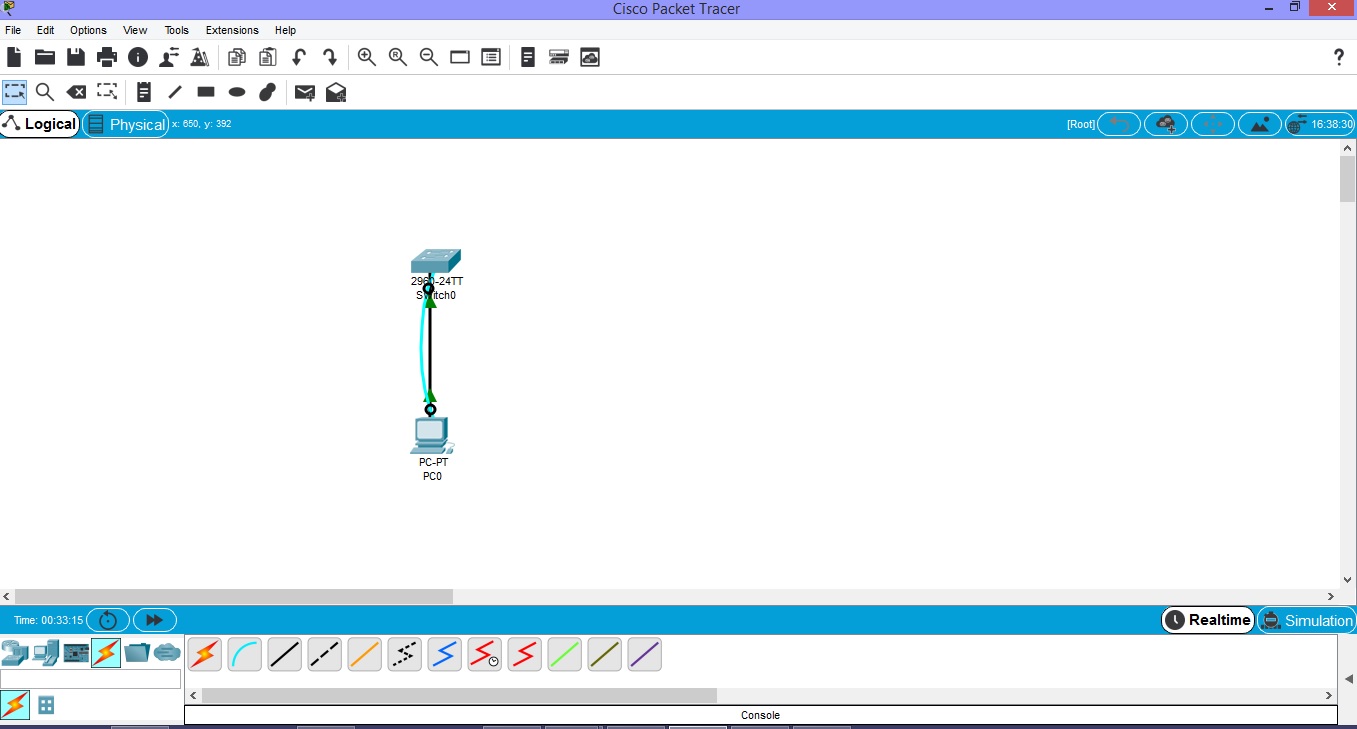

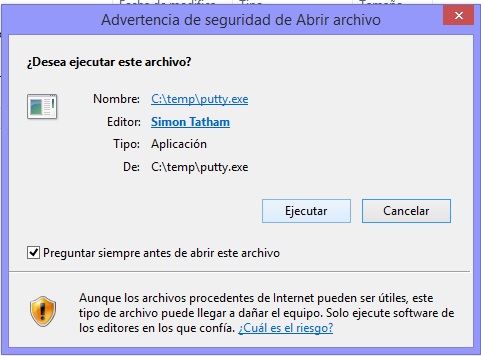

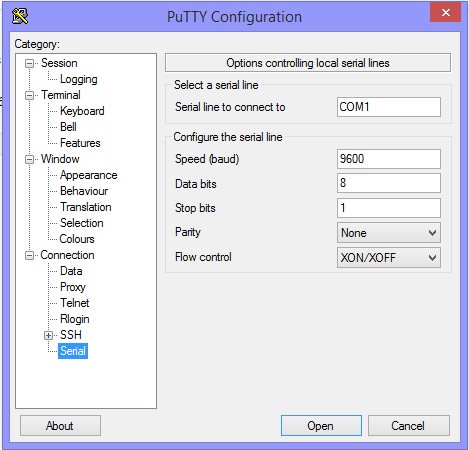

La aplicación del emulador de terminal, como
HyperTerminal, esté funcionando y esté correctamente
configurada. También puede ser Putty (software para
comunicación entre PC y el Switch)
2. Conecte el cable de energía eléctrica a la fuente de
energía. El switch se pondrá en funcionamiento. Algunos
switches, incluida la serie Cisco Catalyst 2950 o 2960 no
cuentan con un botón de encendido.
3. Observe que la secuencia de arranque transcurra de la
siguiente manera
Cuando se enciende el switch, se inicia la prueba POST.
Durante la POST, los indicadores de los LED parpadean
mientras una serie de pruebas determina si el switch está
funcionando correctamente. Cuando la POST finaliza, el LED
SYST parpadea rápidamente en color verde. Si el switch no
pasa la POST, el LED SYST se vuelve de color ámbar. Si un
switch no aprueba la POST, será necesario repararlo.

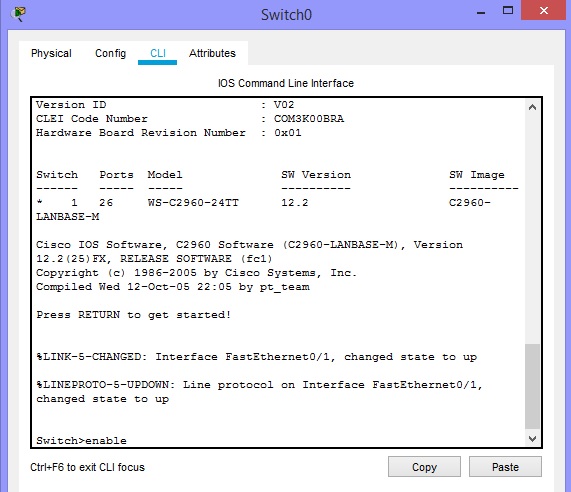

Observe en la consola el texto del resultado del software
IOS de Cisco.
En la primera etapa del inicio del
switch, si se detectan fallas en la POST, se envía un
informe a la consola, y el switch no se pone en
funcionamiento. Si la prueba POST se lleva a cabo con
éxito y el switch no se ha configurado previamente, se le
requerirá que lo haga.
Aspectos importantes sobre la interfaz de administración
Un switch de capa de acceso se parece
mucho a una PC en que se necesita configurar una dirección
IP, una máscara de subred y un gateway predeterminado.

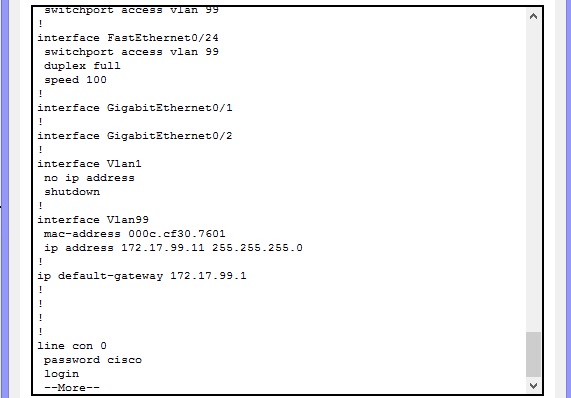

Para manejar un switch en forma remota mediante TCP/IP, se
necesita asignar al switch una dirección IP. SW1 debe
manejarse desde la PC1, que es una computadora utilizada
para administrar la red. Para llevar esto a cabo se
necesita asignar una dirección IP al switch SW1. Se asigna
la dirección IP a una interfaz virtual denominada LAN
virtual (VLAN) y luego se necesita asegurar que la VLAN se
asigne a uno o más puertos específicos del switch.

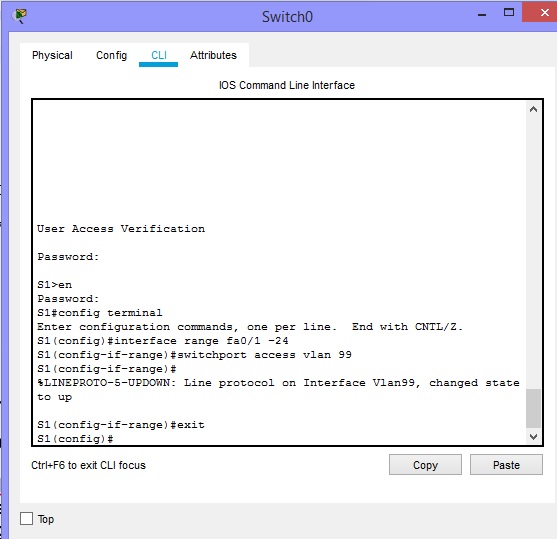

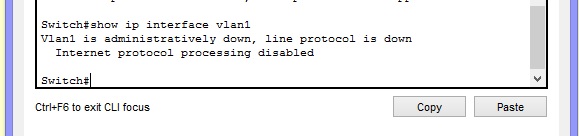

La configuración predeterminada del switch es que la
administración del mismo sea controlada a través de VLAN1.
Sin embargo, una optimización para la configuración básica
del switch es modificar la administración para que la
realice una VLAN que no sea VLAN 1. Las implicaciones y
razones de esta acción se explican más adelante. La

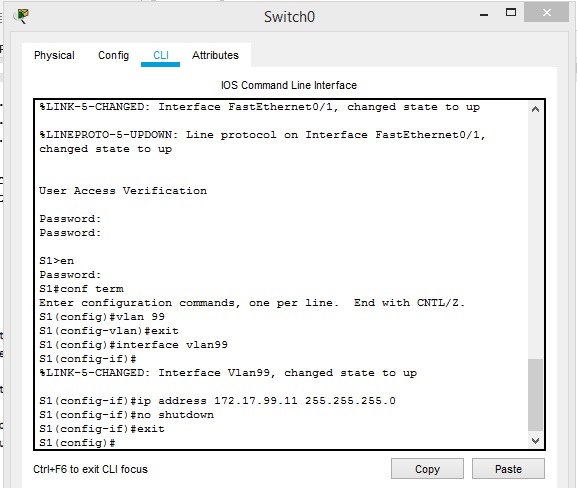

utilización de VLAN 99 será VLAN de administración. Sin
embargo, es importante tener en cuenta que puede
utilizarse otra VLAN como interfaz de administración.
PRACTICA CREAR UNA RED SIMPLE
Aqui veremos la creacion de una red simpla aunque
previamente se habian realizado otras redes esta sera
descrita con mas detalle usando configuraciones
particulares de cada dispositivo.
LA TOPOLOGIA SERIA LA SIGUIENTE
Tabla de direcciones IP
DISPOSITIVO
INTERFACE
DIRECCION IP
SUB MASCARA DE RED
GATEWAY POR DEFECTO
PC
Ethernet0
DHCP
192.168.0.1
ROUTER INALAMBRICO
(WIFI)
LAN
INTERNET
192.168.0.1
DHCP
255.255.255.0
CISCO.COM (SERVER)
Ethernet0
208.67.220.220
255.255.255.0
LAPTOP
WIRELESS0
DHCP
Objetivos
Parte 1: construir una red simple en el espacio de
trabajo de topología lógica
Parte 2: configurar los dispositivos de red
Parte 3: prueba de conectividad entre dispositivos de
red
Parte 4: Guarde el archivo y cierre Packet Tracer
Parte 1: construir una red simple en el espacio de
trabajo de topología lógica
Paso 1: Inicie Packet Tracer.
a. Inicie Packet Tracer en su PC o computadora portátil
Haga doble clic en el icono de Packet Tracer en su
escritorio e inicie Packet Tracer.
Packet Tracer debe abrirse con un espacio de trabajo de
topología lógica predeterminado en blanco.

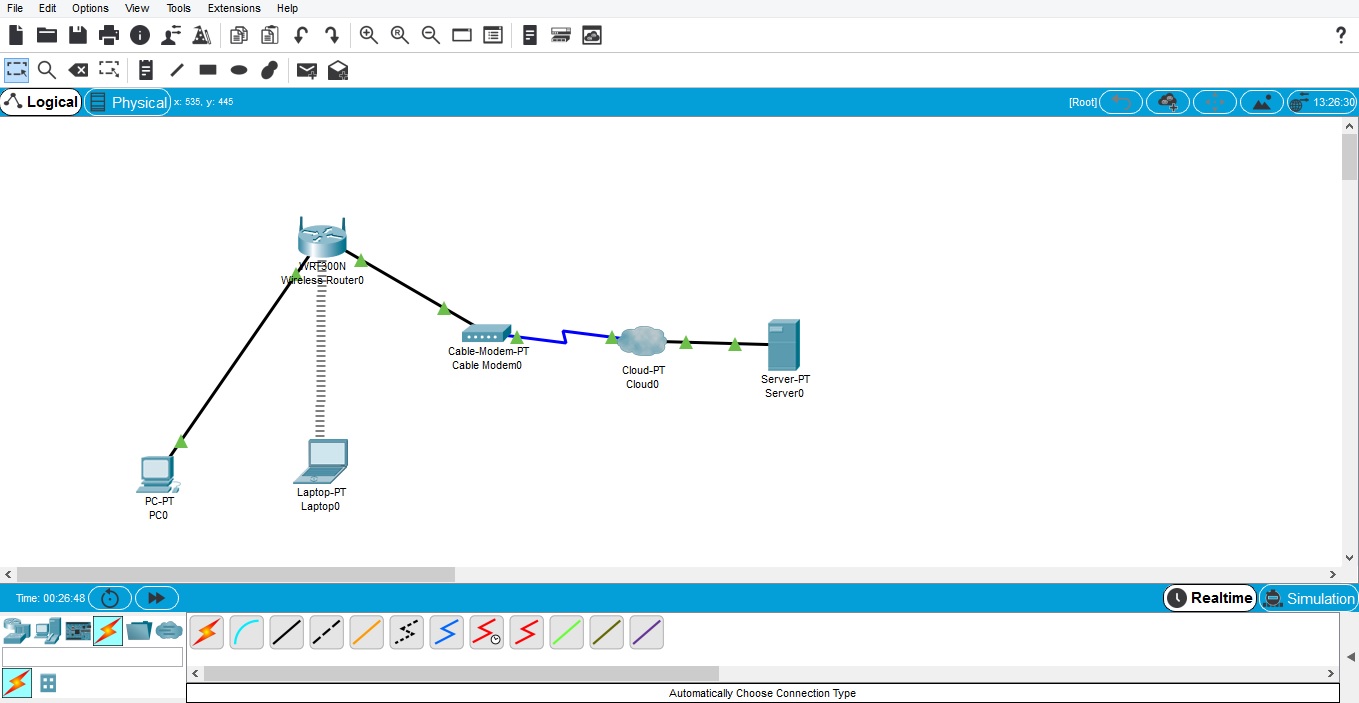

Paso 2: construir la topología
a. Agregue dispositivos de red al
espacio de trabajo.
Usando el cuadro de selección de
dispositivos, agregue los dispositivos de red al espacio
de trabajo.
Para colocar un dispositivo en el
espacio de trabajo, primero elija un tipo de dispositivo
en el cuadro Selección de tipo de dispositivo. Luego, haga
clic en el modelo de dispositivo deseado en el cuadro
Selección de dispositivo específico. Finalmente, haga clic
en una ubicación en el espacio de trabajo para colocar su
dispositivo en esa ubicación. Si desea cancelar su
selección, haga clic en el icono Cancelar para ese
dispositivo. Alternativamente, puede hacer clic y
arrastrar un dispositivo desde el cuadro Selección de
dispositivo específico al espacio de trabajo.
b. Agregue dispositivos de red al espacio de trabajo.
Usando el cuadro de selección de dispositivo, agregue los
dispositivos de red al espacio de trabajo
Para colocar un dispositivo en el espacio de trabajo,
primero elija un tipo de dispositivo en el cuadro
Selección de tipo de dispositivo. Luego, haga clic en el
modelo de dispositivo deseado en el cuadro Selección de
dispositivo específico. Finalmente, haga clic en una
ubicación en el espacio de trabajo para colocar su
dispositivo en esa ubicación. Si desea cancelar su
selección, haga clic en el icono Cancelar para ese
dispositivo. Alternativamente, puede hacer clic y
arrastrar un dispositivo desde el cuadro Selección de
dispositivo específico al espacio de trabajo.
c. Cambiar los nombres para mostrar de los dispositivos
nework.
Para cambiar los nombres para mostrar de los
dispositivos de red, haga clic en el icono del dispositivo
en el espacio de trabajo Lógico de Packet Tracer, luego
haga clic en la pestaña Configuración en la ventana de
configuración del dispositivo. En la pestaña
Configuración, escriba el nuevo nombre del dispositivo en
el cuadro Nombre para mostrar.
d. Agregue el cableado físico entre
dispositivos en el espacio de trabajo
Usando el cuadro de selección de
dispositivo, agregue el cableado físico entre dispositivos
en el espacio de trabajo como se muestra en el diagrama de
topología.
La PC necesitará un cable directo de
cobre para conectarse al enrutador inalámbrico. Seleccione
el cable directo de cobre en el cuadro Selección de
dispositivo y conéctelo a la interfaz FastEthernet0 de la
PC y a la interfaz Ethernet 1 del enrutador inalámbrico.
El enrutador inalámbrico necesitará un
cable directo de cobre para conectarse al cable módem.
Seleccione el cable directo de cobre en el cuadro
Selección de dispositivo y conéctelo a la interfaz de
Internet del enrutador inalámbrico y la interfaz del
puerto 1 del módem por cable.
El cable módem necesitará un cable
coaxial para conectarse a la nube de Internet. Seleccione
el cable coaxial en el cuadro Selección de dispositivo y
conéctelo a la interfaz del puerto 0 del módem de cable y
a la interfaz coaxial de la nube de Internet.
Parte 2: configurar los dispositivos de red
Paso 1: configurar el enrutador inalámbrico
a. Cree la red inalámbrica en el enrutador inalámbrico
Haga clic en el icono del enrutador inalámbrico en el
espacio de trabajo lógico de Packet Tracer para abrir la
ventana de configuración del dispositivo.
En la ventana de configuración del enrutador
inalámbrico, haga clic en la pestaña GUI para ver las
opciones de configuración del enrutador inalámbrico.
A continuación, haga clic en la pestaña Inalámbrico en
la GUI para ver la configuración inalámbrica. La única
configuración que debe cambiarse de los valores

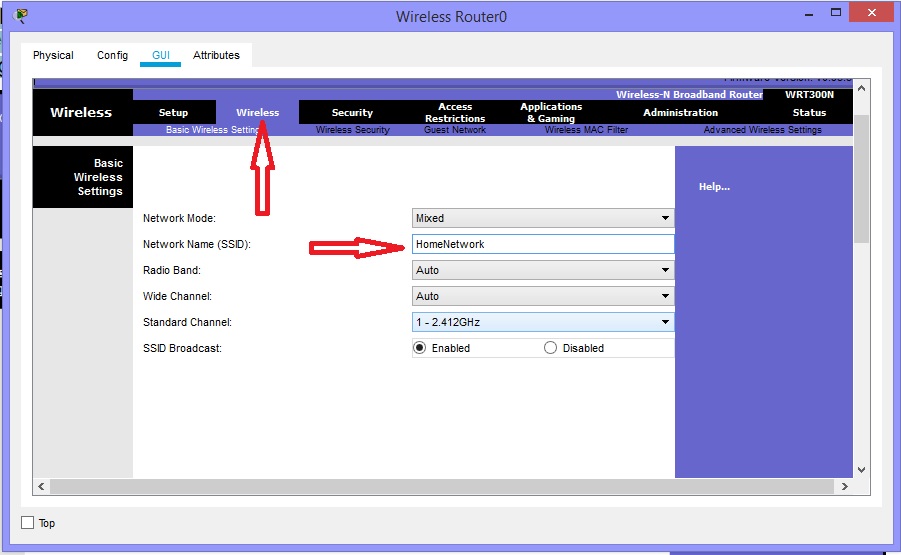

predeterminados es el Nombre de red (SSID). Aquí, escriba
el nombre "HomeNetwork" como se muestra en la figura.
b. Configure la conexión a Internet en
el enrutador inalámbrico
Haga clic en la pestaña Configuración en
la GUI del enrutador inalámbrico.

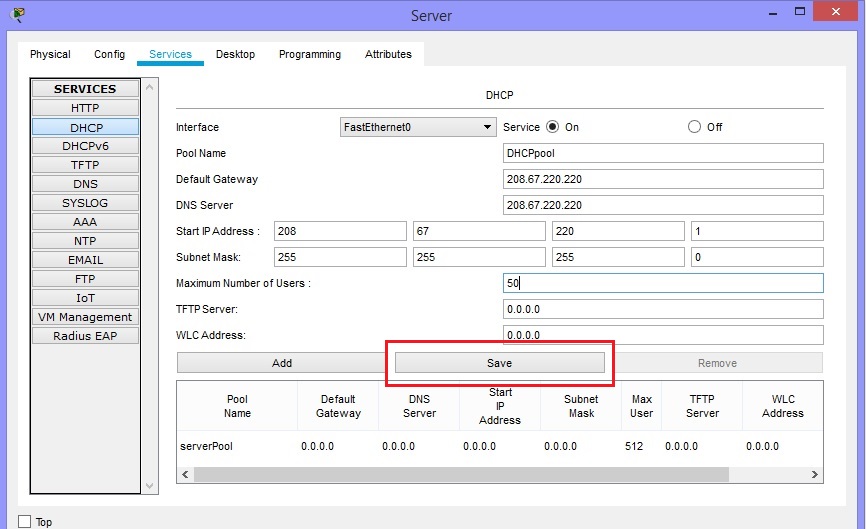

En la configuración del servidor DHCP,
verifique que el botón (SETUP) Activado esté
seleccionado y configure la dirección IP estática del
servidor DNS como 208.67.220.220 como se muestra en la
figura.

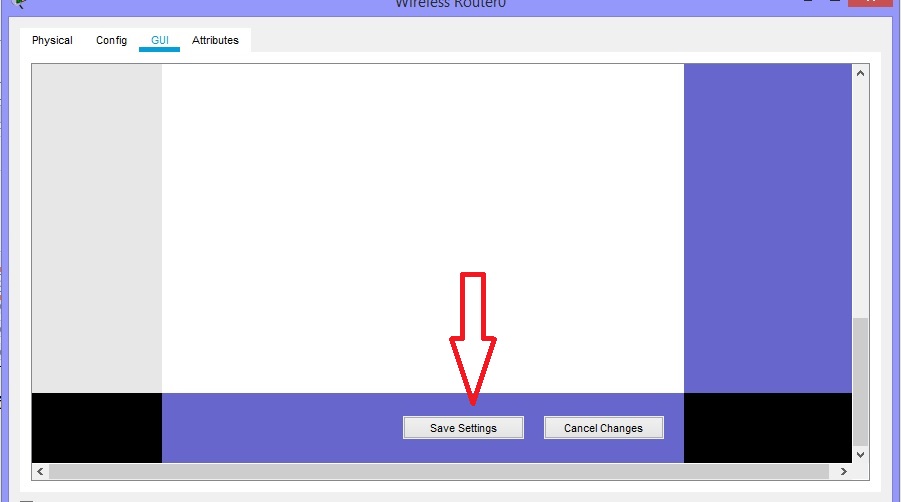

c. Haga clic en la pestaña Guardar
configuración.
Paso 2: configurar la computadora
portátil

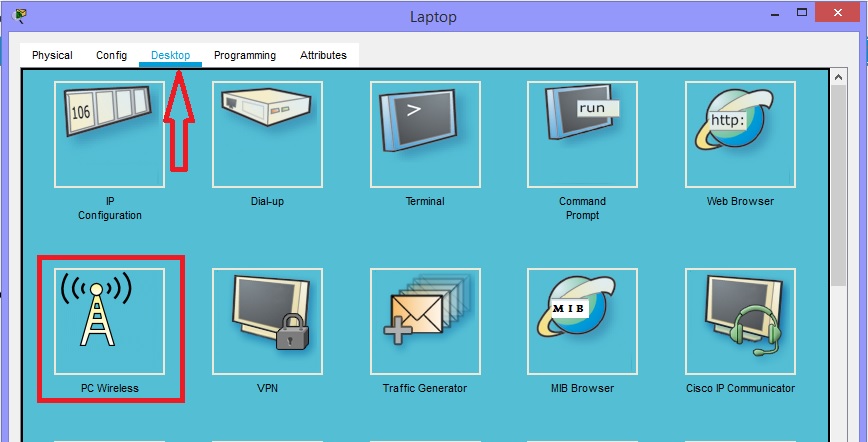

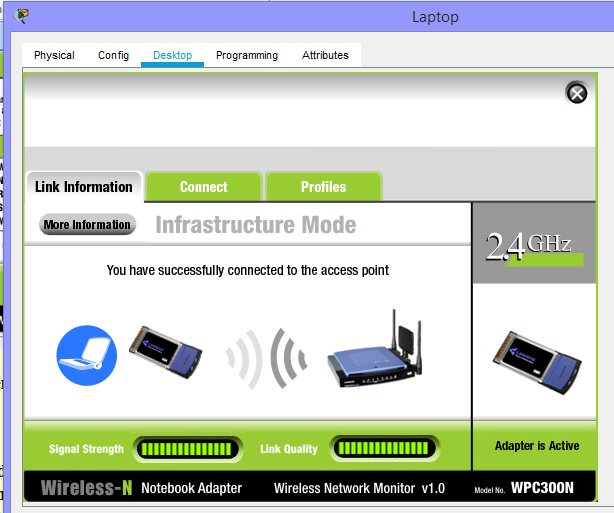

a. Configure la computadora portátil
para acceder a la red inalámbrica
Haga clic en el icono de la computadora
portátil en el espacio de trabajo lógico de Packet Tracer
y en las ventanas de configuración de la computadora
portátil, seleccione la pestaña Física.
En la pestaña Física, deberá quitar el
módulo de cobre Ethernet y reemplazarlo con el módulo
inalámbrico WPC300N.
Para hacer esto, primero apague la
computadora portátil haciendo clic en el botón de
encendido en el costado de la computadora portátil. Luego,
retire el módulo de cobre Ethernet actualmente instalado
haciendo clic en el módulo al costado de la computadora
portátil y arrastrándolo al panel MóDULOS a la izquierda
de la ventana de la computadora portátil. Luego instale el
módulo inalámbrico WPC300N haciendo clic en él en el panel
MóDULOS y arrastrándolo al puerto del módulo vacío en el
costado de la computadora portátil. Vuelva a encender la
computadora portátil haciendo clic en el botón de
encendido de la computadora portátil nuevamente.
Con el módulo inalámbrico instalado, la
siguiente tarea es conectar la computadora portátil a la
red inalámbrica.
Haga clic en la pestaña Escritorio en la
parte superior de la ventana de configuración de la
computadora portátil y seleccione el icono de PC Wireless.

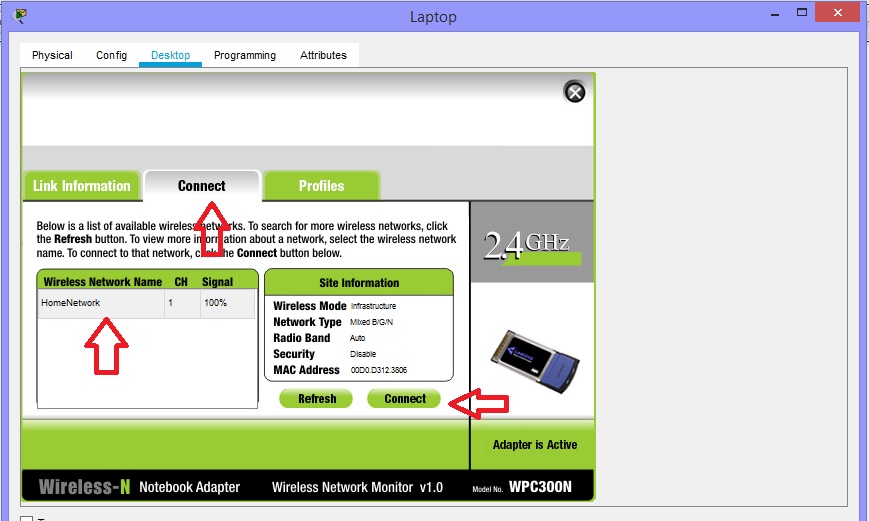

Una vez que la configuración del
Adaptador inalámbrico-N para computadora portátil esté
visible, seleccione la pestaña Conectar. La red
inalámbrica "HomeNetwork" debe estar visible en la lista
de redes inalámbricas como se muestra en la figura.
resvisando la pestaña anterior veremos que ya esta
establecida la conexion
Seleccione la red y haga clic en la pestaña Conectar que
se encuentra debajo de la Información del sitio.
Paso 3: configurar la PC
a. Configure la PC para la red cableada

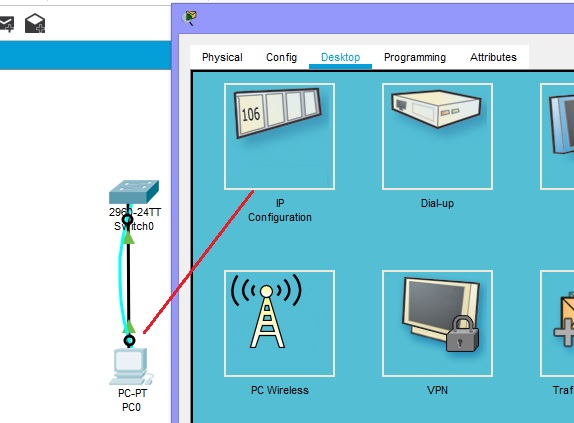

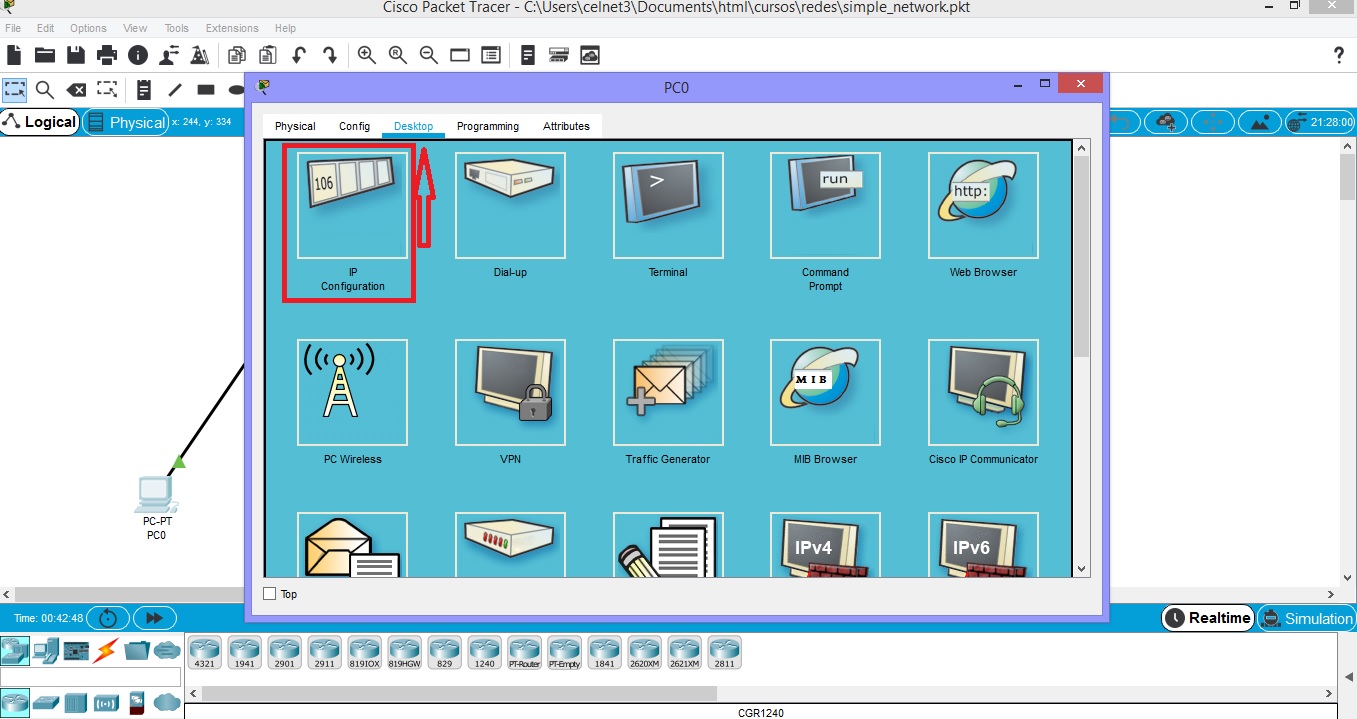

Haga clic en el icono de PC en el espacio de trabajo
Lógico de Packet Tracer y seleccione la pestaña Escritorio
y luego el icono de Configuración de IP.

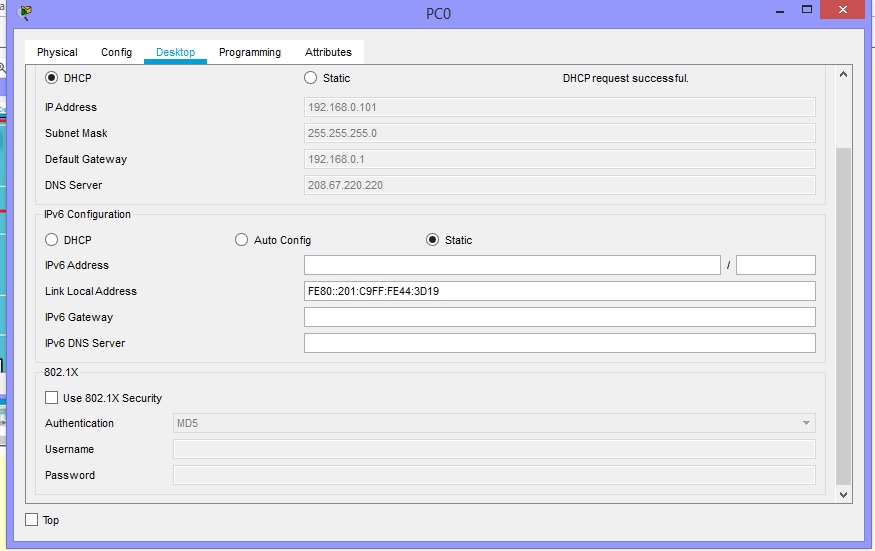

En la ventana de Configuración de IP, seleccione el botón
de radio DCHP como se muestra en la figura para que la PC
use DCHP para recibir una dirección IPv4 del enrutador
inalámbrico. Cierre la ventana de configuración de IP.

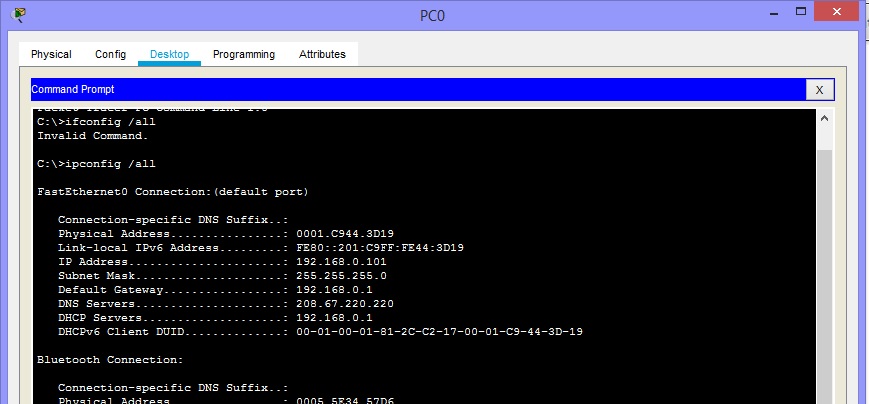

Haga clic en el icono del símbolo del sistema. Verifique
que la PC haya recibido una dirección IPv4 emitiendo el
comando ipconfig / all del comando como se muestra en la
figura. La PC debe recibir una dirección IPv4 en el rango
192.168.0.x.
Paso 4: configurar la nube de Internet
a. Instalar módulos de red si es
necesario
Haga clic en el icono de Internet Cloud
en el espacio de trabajo Lógico de Packet Tracer y luego
haga clic en la pestaña Física. El dispositivo en la nube
necesitará dos módulos si aún no están instalados. El
PT-CLOUD-NM-1CX que es para la conexión del servicio de
módem de cable y el PT-CLOUD-NM-1CFE que es para una
conexión de cable Ethernet de cobre. Si faltan estos
módulos, apague los dispositivos físicos en la nube
haciendo clic en el botón de encendido y arrastre cada
módulo a un puerto de módulo vacío en el dispositivo y
luego enciéndalo nuevamente.
b. Identificar los puertos desde y hacia

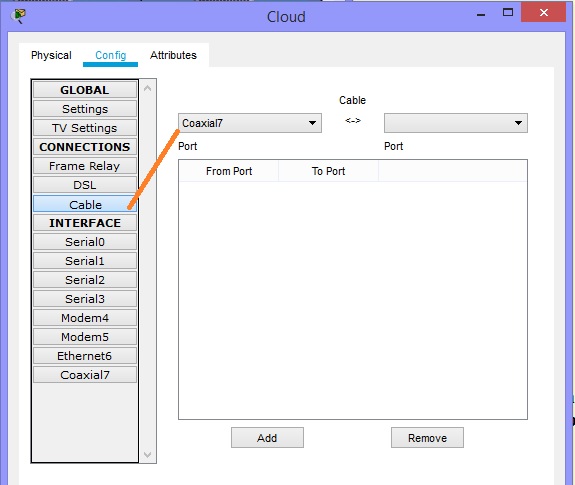

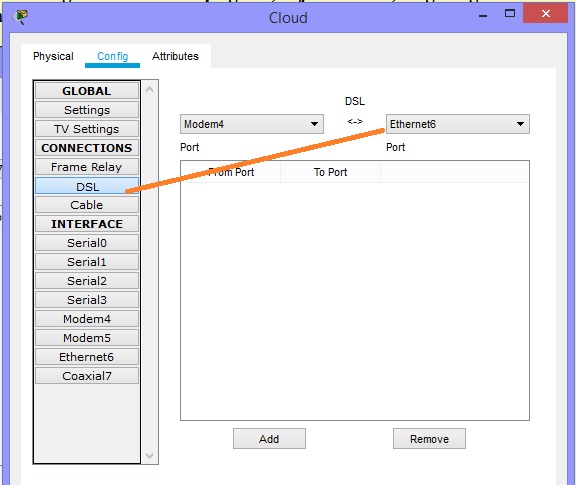

Haga clic en la pestaña Configuración en la ventana del
dispositivo Cloud. En el panel izquierdo, haga clic en
Cable debajo de CONEXIONES. En el primer cuadro
desplegable, elija Coaxial y en el segundo cuadro
desplegable, elija Ethernet, luego haga clic en el botón
Agregar (Add) para agregarlos como Puerto de origen y
Puerto de destino, como se muestra en la figura.
d. Identificar el tipo de proveedor.

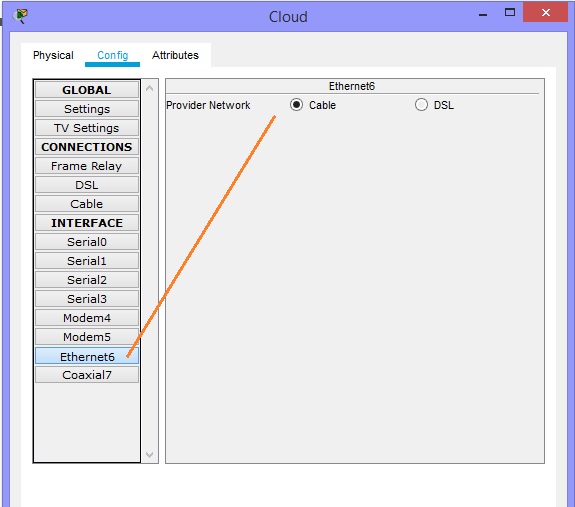

Mientras aún esté en la pestaña Configuración, haga
clic en Ethernet debajo de INTERFAZ en el panel
izquierdo. En la ventana de configuración de Ethernet,
seleccione Cable como la red de proveedores como se
muestra en la figura.
Paso 5: configurar el servidor Cisco.com
a. Configure el servidor Cisco.com como un servidor DHCP
Haga clic en el icono del servidor Cisco.com en el
espacio de trabajo Lógico de Packet Tracer y seleccione la
pestaña Servicios.
Seleccione DHCP de la lista SERVICIOS en el panel
izquierdo.

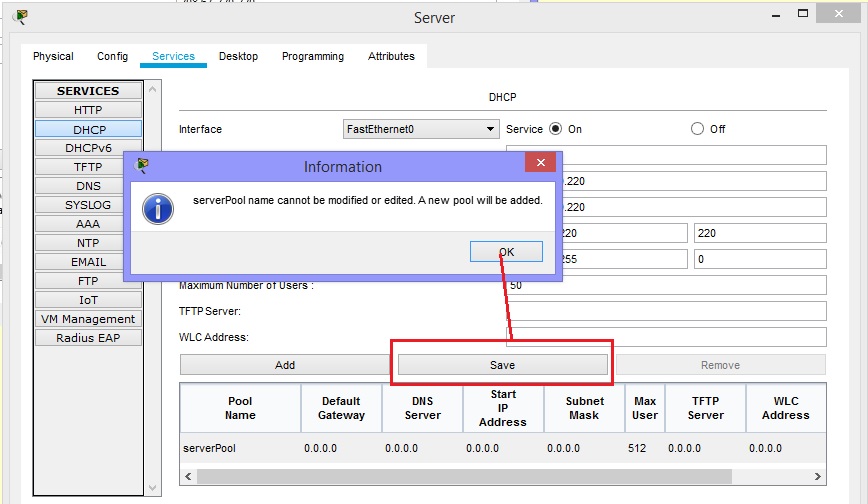

En la ventana de configuración de DHCP, configure un
DHCP como se muestra en la figura con la siguiente
configuración.
Haga clic en Activar para activar el servicio DCHP
Nombre del grupo (poolName) : DHCPpool
Puerta de enlace predeterminada (gateway):
208.67.220.220
Servidor DNS: 208.67.220.220
Dirección IP de inicio: 208.67.220.1
Máscara de subred 255.255.255.0
Número máximo de usuarios: 50
b. Configure el servidor Cisco.com como un servidor DNS
Para proporcionar el nombre de dominio a la resolución de
dirección IPv4.
Aún en la pestaña Servicios, seleccione DNS de los
SERVICIOS que figuran en el panel izquierdo.

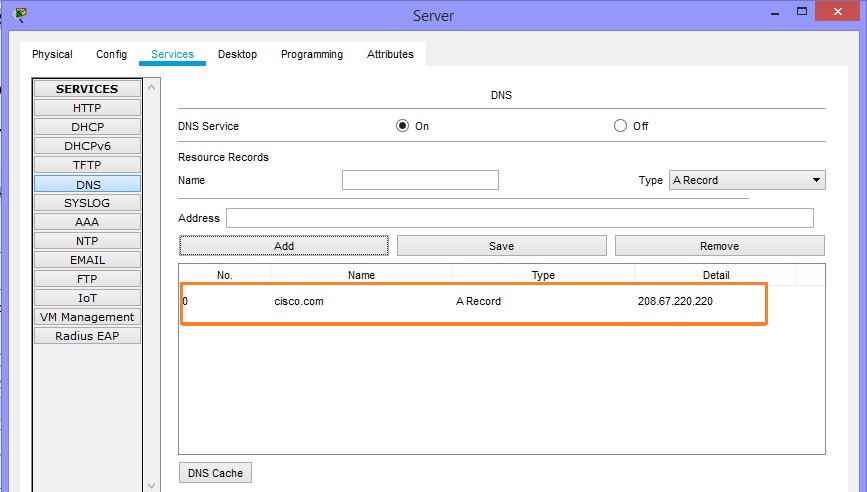

Configure el servicio DNS usando la siguiente
configuración como se muestra en la figura.
Haga clic en Activado para activar el servicio DNS
Nombre: Cisco.com
Tipo: un registro (A record)
Dirección: 208.67.220.220
Haga click en Add para incluir la configuracion del DNS
c. Configure los ajustes globales del servidor
Cisco.com.
Seleccione la pestaña Config.
Haga clic en Configuración en el panel izquierdo.

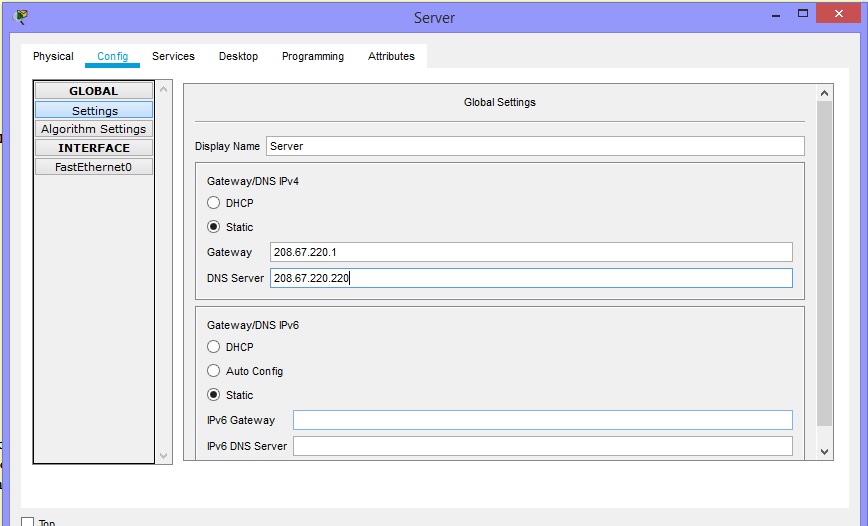

Configure los ajustes globales del servidor de la
siguiente manera:
Nombre del Servidor (Display Name): Cisco.com
Seleccione Estático (Static)
Gateway: 208.67.220.1
Servidor DNS (DNS Server) : 208.67.220.220

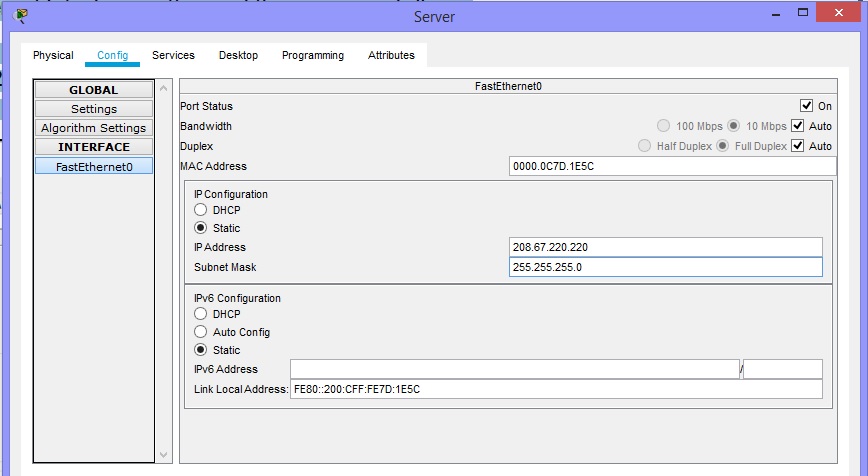

d. Configure los ajustes de la interfaz FastEthernet0
del servidor Cisco.com.
Haga clic en FastEthernet en el panel izquierdo de la
pestaña Configuración
Configure los ajustes de la interfaz FastEthernet del
servidor de la siguiente manera:
Seleccione Estático en Configuración de IP (IP Static)
Dirección IP: 208.67.220.220
Máscara de subred: 255.255.255.0
Cerrar la ventana el dispositivo
Parte 3: verificar la conectividad
Paso 1: actualice la configuración de IPv4 en la PC
a) Verifique que la PC esté recibiendo información de
configuración de IPv4 de DHCP.
Haga clic en la PC en el espacio de trabajo Lógico de
Packet Tracer y luego seleccione la pestaña Escritorio de
la ventana de configuración de la PC.

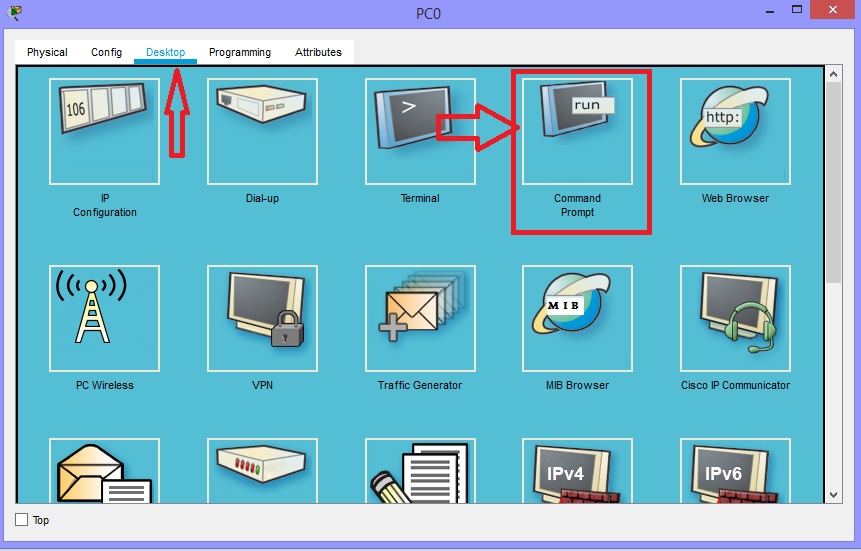

Haga clic en el icono del símbolo del sistema

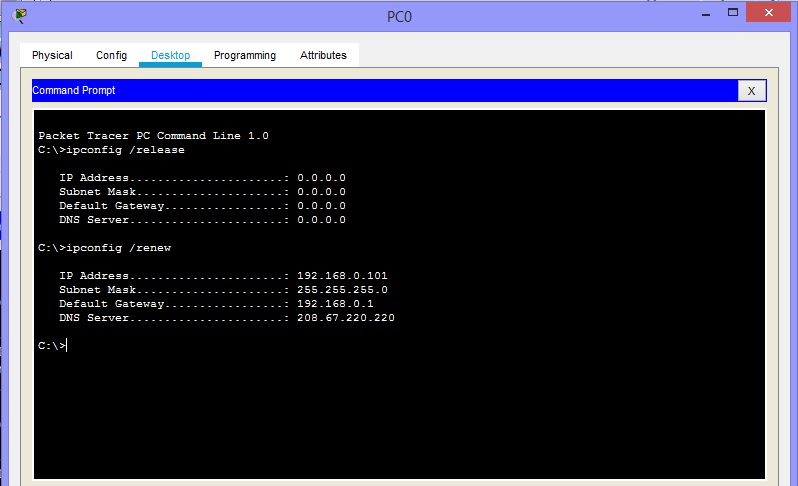

En el símbolo del sistema, actualice la configuración de
IP emitiendo los comandos ipconfig / release y
luego ipconfig / renew. El resultado debe mostrar
que la PC tiene una dirección IP en el rango 192.168.0.x,
una máscara de subred, una puerta de enlace predeterminada
y una dirección de servidor DNS como se muestra en la
figura.
b) Pruebe la conectividad al servidor Cisco.com desde la
PC

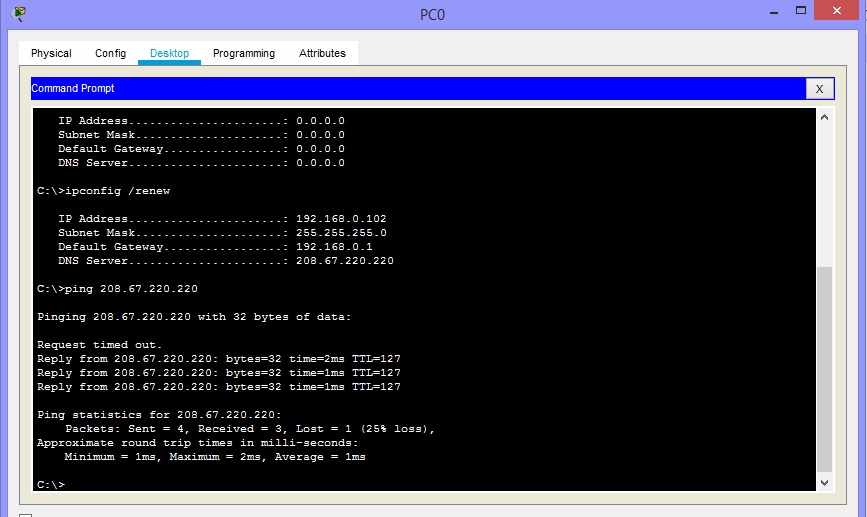

Desde el símbolo del sistema que emite el comando, haga
ping a Cisco.com. El ping puede tardar unos segundos en
volver. Se deben recibir cuatro respuestas como se muestra
en la figura.
Esto indica que la transmision desde la
PC0 o desde la Laptop pasa al router que tiene el gateway
129.168.0.1 y de ahi esta indicado el servidor
208.67.220.220, en otras palabras podemos realizar una red
con dos IP DIFERENTES SIEMPRE Y CUANDO EL ROUTER "DIRIJA"
EL TRAFICO AL SITIO QUE PRETENDEMOS
Guarde el ejercicio como red_simple.pkt
Como se ha visto el proceso ahora es mas elabor5ado que
los anteriuores a pesar que hemos hecho el ejemplo de una
red simple, pero aun asi debemos de conoce como se
transportan los datos en la red.
Identificar la función de cada uno de los campos de la
trama de Ethernet y 802.3.
Estructura de la Trama Ethernet
La estructura de la trama de Ethernet
agrega encabezados y tráilers a la PDU (Lasunidades de protocolo
de datos, se utilizan para el
intercambio de datos entre unidades disparejas, dentro
de una capa delmodelo OSI) de Capa
3 para encapsular el mensaje que se envía.
Tanto el tráiler como el encabezado de
Ethernet cuentan con varias secciones de información que
utiliza el protocolo Ethernet. Cada sección de la trama se
denomina campo. Hay dos estilos de tramas de Ethernet: el
estándar DIX Ethernet, que ahora es Ethernet II, y el
estándar IEEE 802.3 (ES LA MAS UTILIZADA ACTUALMENTE), que
ha sido actualizado varias veces para incluir nuevas
tecnologías.
Las diferencias entre los estilos de
tramas son mínimas. La diferencia más importante entre los
dos estándares es el agregado de un delimitador de inicio
de trama (SFD) y el cambio del campo Tipo por un campo
Longitud en el 802.3.
Tamaño de la trama de Ethernet
Tanto el estándar Ethernet II como el IEEE 802.3 definen
el tamaño mínimo de trama en 64 bytes y el tamaño máximo
de trama en 1518 bytes. Esto incluye todos los bytes del
campo Dirección MAC de destino a través del campo
Secuencia de verificación de trama (FCS). Los campos
Preámbulo y Delimitador de inicio de trama no se incluyen
en la descripción del tamaño de una trama. El estándar
IEEE 802.3ac, publicado en 1998, amplió el tamaño de trama
máximo permitido a 1522 bytes. Se aumentó el tamaño de la
trama para que se adapte a una tecnología denominada Red
de área local virtual (VLAN).
A continuación se describe cada uno de los campos de la
trama 802.3
Campos Preámbulo y Delimitador de inicio de trama
Los campos Preámbulo (7 bytes) y Delimitador de inicio
de trama (SFD) (1 byte) se utilizan para la sincronización
entre los dispositivos emisores y receptores. Estos ocho
primeros bytes de la trama se utilizan para captar la
atención de los nodos receptores. Básicamente, los
primeros bytes le indican al receptor que se prepare para
recibir una trama nueva.
El campo Dirección MAC de destino (6 bytes) es el
identificador del receptor deseado. Como recordará, la
Capa 2 utiliza esta dirección para ayudar a los
dispositivos a determinar si la trama viene dirigida a
ellos. La dirección de la trama se compara con la
dirección MAC del dispositivo. Si coinciden, el
dispositivo acepta la trama.
Campo Dirección MAC de origen.
Preámbulo: Patrón de unos y ceros que
indica a las estaciones receptoras que una trama es
Ethernet o IEEE 802.3.
La trama Ethernet incluye un byte
adicional que es el equivalente al campo Inicio de Trama
(SOF) de la trama IEEE 802.3.
Inicio de trama (SOF): Byte delimitador
de IEEE 802.3 que finaliza con dos bits 1 consecutivos, y
que sirve para sincronizar las porciones de recepción de
trama de todas las estaciones de la red.
Este campo se especifica explícitamente
en Ethernet.
Direcciones destino y origen: Incluye
las direcciones físicas (MAC) únicas de la máquina que
envía la trama y de la máquina destino.
La dirección origen siempre es una
dirección única, mientras que la de destino puede ser de
broadcast única (trama enviada a una sola máquina), de
broadcast múltiple (trama enviada a un grupo) o de
broadcast (trama enviada a todos los nodos).
Tipo (Ethernet): Especifica el protocolo
de capa superior que recibe los datos una vez que se ha
completado el procesamiento Ethernet.
Longitud (IEEE 802.3): Indica la
cantidad de bytes de datos que sigue este campo. Datos:
Incluye los datos enviados en la trama. En las
especificación IEEE 802.3, si los datos no son suficientes
para completar una trama mínima de 64 bytes, se insertan
bytes de relleno hasta completar ese tamaño (tamaño mínimo
de trama).
Por su parte, las especificaciones
Ethernet versión 2 no especifican ningún relleno, Ethernet
espera por lo menos 46 bytes de datos. Secuencia de
verificación de trama (FCS): Contiene un valor de
verificación CRC (Control de Redundancia Cíclica) de 4
bytes, creado por el dispositivo emisor y recalculado por
el dispositivo receptor para verificar la existencia de
tramas dañadas. Cuando un paquete es recibido por el
destinatario adecuado, les retira la cabecera de Ethernet
y el checksum de verificación de la trama, comprueba que
los datos corresponden a un mensaje IP y entonces lo pasa
a dicho protocolo para que lo procese.
El tamaño máximo de los paquetes en las
redes Ethernet es de 1500 bytes.
Utilizar comandos para la configuración y verificación
del switch.
Para iniciar el estudio de la tecnología de switching es
importante conocer qué es y cómo funciona el modelo OSI.
El proceso de encapsulación de los datos sigue la
siguiente secuencia: Datos, segmentos, paquetes, tramas y
bits.
Conmutación de la capa 2
La función de conmutación en capa 2 es proporcionada por
aquellos dispositivos que son capaces de trasportar tramas
entre dos interfaces ofreciendo las siguientes
capacidades:
Aprender direcciones MAC a partir de una trama
entrante.
Mantener actualizada una tabla en la que se asocie
dirección MAC puerto por el que se aprendió.
Reenviar por todos los puertos excepto por el que se
recibió tramas de broadcast y de multicast.
Reenviar por todos los puertos excepto por el que se
recibió tramas de destino desconocido.
Evitar bucles de red entre los diferentes equipos
involucrados utilizando STP (Spanning Tree Protocol) o
mediante cualquier otra tecnología o protocolo que se
pueda usar para este fin.
Es muy importante tener clara la
diferencia entre un bridge (puente) y un switch y su
desempeño en esta capa, ya que son los dispositivos
involucrados fundamentalmente en este nivel. Los bridges
son dispositivos capaces de conmutar tramas realizando las
funciones antes detalladas, mientras que los switches,
además, son capaces de conmutar tramas y desarrollar esas
funcionalidades utilizando ASIC (Application Specific
Integrated Circuit), es decir, los switches son capaces de
realizar esas funciones en hardware, de forma mucho más
eficiente y rápida.
Un switch segmenta una red en dominios
de colisión, tantos como puertos activos posea, segmenta
el tráfico de manera que las tramas destinadas a un domino
de colisión determinado no se propaguen a otro segmento,
esto, aprendiendo las direcciones MAC de los hosts. A
diferencia de un hub (concentrador), un switch no inunda
todos los puertos con las tramas, por el contrario el
switch es selectivo con cada trama.
Debido a que los switches controlan el tráfico para
múltiples segmentos al mismo tiempo, han de implementar
memoria búfer para que se puedan recibir y transmitir
tramas independientemente en cada puerto o segmento.
Para recordar la forma en que se envía información
dentro de la red tenemos 3 maneras de hacerlo:
Unicast: el envío de información solo a un nodo en la
red.
Multicast: el envío de información a un grupo específico
de nodos.
Broadcast: el envío de información a todos los nodos de la
red.
También es importante que recuerdes que en la capa
física solo se ven bits no importando el tipo de medio, en
la capa de enlace de datos se utilizan las direcciones MAC
y que en la capa de red se usan las direcciones lógicas
(en el caso de TCP/IP, direcciones IP).
Tanto los switchs y routers de CISCO usan un sistema
operativo llamado IOS.
El IOS (Interconection Operating System), o Sistema
Operativo de Interconexión, es el nombre del software que
hace funcionar los dispositivos de red CISCO. Por lo
general se halla cargado en forma predeterminada en la
memoria flash del equipo utilizado. Se trata básicamente
de una interfaz de línea de comandos de configuración de
red (Command Une interconection) o CLI.
Hoy en día, todo sistema operativo, por lo general, maneja
algo que se conoce como cuentas de usuario. El IOS de
CISCO no es la excepción, solo que aquí se le conoce con
el nombre de modos de acceso o modos de ejecución (EXEC).
Configuración inicial
Notemos que la primera pantalla arroja información
elemental del dispositivo por preparar, tal como: serie y
modelo del equipo, versión, fabricante, cantidad de
memoria RAM, tipo de microprocesador, número de
interfaces, cantidad de NVRAM, capacidad de la compact
flash, etcétera. Finalmente, aparece un diálogo de
configuración de sistema (system configuration dialog), el
cual tiene como finalidad brindar una serie de cuestiones
para la configuración inicial del dispositivo. En esta
sección el usuario es libre de hacer la configuración a
través del diálogo de configuración, u optar por hacerla
de manera manual más adelante. Si hemos optado por
comenzar ahora, será necesario colocar Yes a las dos
preguntas iniciales. De lo contrario, lo habitual es
colocar No.
Modos EXEC
Es importante considerar que el sistema operativo de los
routers y switches maneja generalmente dos tipos de modos
de acceso: el modo EXEC privilegiado y el modo no
privilegiado (o simplemente EXEC usuario). El primero se
caracteriza por ser un modo de acceso con privilegios de
administración del sistema, mientras que el modo de acceso
usuario se halla limitado para cualquier cambio en la
configuración del equipo, delegándole así únicamente la
verificación de la información establecida.
Como es habitual, al primer contacto con el sistema de
los dispositivos de red, nos encontraremos siempre con el
modo EXEC usuario, el cual a menudo se identifica con un
símbolo inicial (>), seguido del nombre del equipo
empleado (que por default se llama router o switch, según
sea el caso). Para pasar del modo usuario a modo
privilegiado es necesario ejecutar la orden enable,
y para regresar, basta con teclear el comando contrario,
en este caso: disable (o también exit) . Notemos que el
prompt del sistema ha cambiado de aspecto.
Modo global de configuración
El modo global de configuración es el espacio otorgado
por el dispositivo de red a todo aquel usuario con
privilegios. Para tener acceso a este espacio, es
necesario ejecutar el comandoconfigure
terminal. Para finalizar, basta con oprimir la
tecla ENTER. Aquí nuevamente el prompt cambia, esta vez al
modo de configuración.
Operaciones IOS
En esta sección vamos a mostrar algunos comandos básicos
empleados en la interfaz del IOS de los dispositivos de
red. También conoceremos algunas formas de abreviar
comandos con el único propósito de reducir tiempos de
operación y finalizaremos dando a conocer algunos atajos
de teclado para hacer más dinámica nuestra navegación por
la interfaz de configuración.
A continuación analizaremos la forma de obtener ayuda al
momento de estar trabajando con el IOS de los dispositivos
CISCO.
La mayoría de los sistemas operativos cuenta con un módulo
de ayuda y el IOS no puede ser la excepción. A menudo, los
equipos de red ofrecen información detallada con respecto
a los comandos empleados por la interfaz, lo que supone
una mayor flexibilidad para el usuario desde el punto de
vista técnico, pues este contexto le servirá de guía para
dar solución a posibles dudas de sintaxis en el futuro.
Para arrojar la ayuda desde el IOS, es
conveniente utilizar el signo de interrogación (?) y
posteriormente pulsar la tecla ENTER. La ayuda sensible al
contexto proporciona una lista de comandos y los
argumentos asociados con cada orden dentro del contexto
del modo actual.
Ahora bien, si lo que se desea es
desplegar la ayuda de un comando en específico, bastará
con invocar la orden correspondiente seguida del signo de
interrogación. De este modo veremos que se despliega toda
la información respecto al comando solicitado.
Debemos tener en cuenta que, en otros aspectos, el
sistema operativo de interconexión contiene un buffer que
permite almacenar en memoria RAM los comandos
recientemente utilizados. Su limite es de 256 líneas.
Aunque por lo general el sistema se encuentra configurado
para la lectura de solo 10 órdenes.
De esta forma, para visualizar el historial o buffer de
comandos, se utiliza el comando denominado show history.
Una orden IOS que no puede pasar
inadvertida y que es necesario conocer es el comando dock
set. Como su sintaxis lo indica, sirve para asignar hora y
fecha a un dispositivo de red CISCO.
Los comandos de los routers y switch se pueden
abreviar es tarea del alumno en localizar estos comandos
abreviados use los motores de búsqueda para
encontrarlos.
Ahora realizaremos la configuracion basica de un switch
En esta práctica se examinará y
configurará un switch de LAN independiente. Pese a que el
switch realiza funciones básicas en su estado
predeterminado de manera no convencional, existe una
cantidad de parámetros que un administrador de red debe
modificar para garantizar una LAN segura y optimizada.
Esta práctica presenta los conceptos básicos de la
configuración del switch.
Objetivos de aprendizaje
Al completar esta práctica podrá:
• Cablear una red según el diagrama de topología
• Borrar una configuración existente en un switch
• Examinar y verificar la configuración predeterminada
• Crear una configuración básica de switch, que incluya un
nombre y una dirección IP
• Configurar contraseñas para garantizar que el acceso a
la CLI sea seguro
• Configurar la velocidad del puerto de switch y las
propiedades dúplex para una interfaz
• Configurar la seguridad básica de puerto del switch
• Administrar la tabla de direcciones MAC
• Asignar direcciones MAC estáticas
• Agregar y mover hosts en un switch
Tarea 1.
Selecione un switch 2960 de la lista de dispositivos
(devices) del packet tracer.
Selecione un PC de escritorio
Cree una conexión de la consola al switch.
a) una conexion ethernet del FastEthernet0 de la pc al
FastEthernet0 del switch.
b) una conexion serial (consola, cable color azul, en la
PC se conoce como RS 232, este es accedido con un
programa como puede ser hyperterminal, o putty, el segundo
es el mas facil de usar) del PC0 al Switch (este
sera usado para la configuracion del switch 2960, puede
ser otro modelo de switch, sin embargo pueden
variara la interface y algunas caracteristicas de este),
para realizar esta conexion fisicamente se debera tener el
equipo co sus cables especificos, y la configuracion del
equipo por la consola sera la siguiente forma para el
programa putty:
Debemos de tomar la opcion de Connection -> serial
los valores por defecto se muestran del lado dercho, solo
hay que hacer clic en Open para conectrase al
switch.
La topologia debra verse de esta forma:
Tarea 2: Borre la configuración en cada switch. (pára
aquellos casos que se requiera)
En la mayoría de las prácticas, es
necesario comenzar con un switch que no esté configurado.
El uso de un switch que cuente con una configuración
existente puede provocar resultados impredecibles. Estas
instrucciones muestran cómo preparar el switch antes de
comenzar la práctica. Estas instrucciones son para el
switch 2969. Sin embargo, es el mismo procedimiento que
para los switches 2900 y 2950.
Ingrese con el programa putty al modo EXEC privilegiado
introduciendo el comando enable.
Si pide una contraseña, introduzca class. Si esto no
funciona, pregunte al instructor.
Switch>enable
en el programa de simulacion usamos un doble clic sobre
el Switch y usamos la pestaña CLI, y presionamos la tecla
ENTER :
en cuanto presione enter despues del comando enable el
prompt (apuntador) pasara de la figura > a esta figura
# (modo priviligiado) con ello sabemos que se ha
habilitado el modo de edicion.
Elimine el archivo de información de la base de
datos de la VLAN.

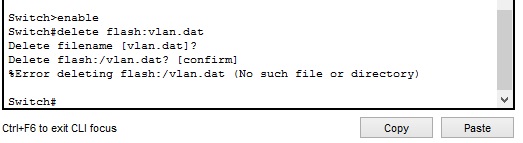

Switch>enable
Switch#delete flash:vlan.dat
Delete filename [vlan.dat]?
Delete flash:/vlan.dat? [confirm]
%Error deleting flash:/vlan.dat (No such file or
directory)
Switch#
Si no hay ningún archivo VLAN, se muestra el siguiente
mensaje:
%Error deleting flash:vlan.dat (No such file or
directory)
Elimine el archivo de configuración de inicio del switch
de la NVRAM.
Switch#erase startup-config
Como respuesta, aparecerá la siguiente petición de
entrada, con presionar la tecla de ENTER se confirma la
operacion:
Switch#erase startup-config
Erasing the nvram filesystem will remove
all configuration files! Continue? [confirm]
[OK]
Erase of nvram: complete
%SYS-7-NV_BLOCK_INIT: Initialized the
geometry of nvram
Switch#

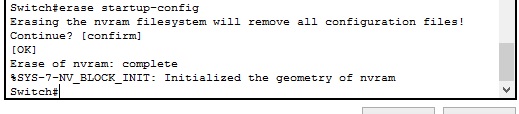

La respuesta debe ser:
Erase of nvram: complete
Paso 4: Verifique que se haya eliminado la información
de la VLAN.
Verifique que la configuración de la VLAN se haya
eliminado en la Tarea 2 utilizando el comando show vlan,
al borrarlo se debera de ver de esta forma:

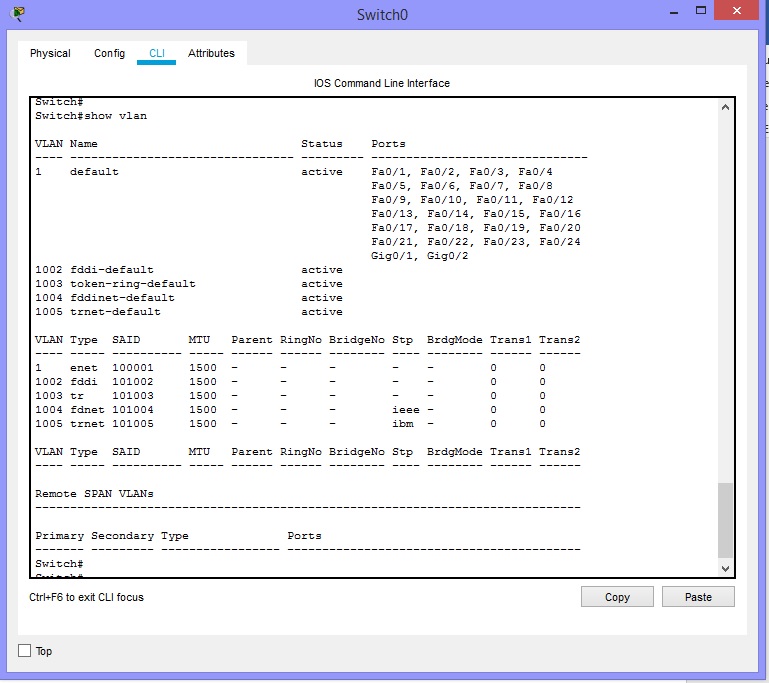

Si la información de la VLAN se ha
eliminado con éxito en Tarea 2, vaya siguiente paso y
reinicie el switch por medio del comando reload.
Si la información acerca de la
configuración anterior de la VLAN (que no sea la
administración predeterminada de la VLAN 1) sigue
existiendo, debe apagar y encender el switch (reiniciar el
hardware) en lugar de ejecutar el comando reload. Para
apagar y encender el switch, retire el cable de
alimentación de la parte posterior del switch o
desenchúfelo y luego vuelva a enchufarlo.
Reinicie el software.
Nota: Este paso no es necesario si el switch se ha
reiniciado utilizando el método de apagar y encender.
En el indicador del modo EXEC privilegiado, introduzca
el comando reload.
Switch(config)#reload
Como respuesta, aparecerá la siguiente petición de
entrada:
System configuration has been modified.
Save? [yes/no]:
Escriba n y luego presione Intro.
Como respuesta, aparecerá la siguiente petición de
entrada:
Proceed with reload? [confirm] [Intro]
La primera línea de la respuesta será:
Reload requested by console.
La siguiente petición de entrada aparecerá después de
que el switch se recargue:
Would you like to enter the initial
configuration dialog? [yes/no]:
Escriba n y luego presione Intro.
Como respuesta, aparecerá la siguiente petición de
entrada:
Press RETURN to get started! [Intro]
aqui la respuestas de los comandos
Switch#reload
System configuration has been modified.
Save? [yes/no]:n
Proceed with reload? [confirm]
C2960 Boot Loader (C2960-HBOOT-M)
Version 12.2(25r)FX, RELEASE SOFTWARE (fc4)
Cisco WS-C2960-24TT (RC32300) processor
(revision C0) with 21039K bytes of memory.
%LINK-5-CHANGED: Interface
FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on
Interface FastEthernet0/1, changed state to up
Switch>
Tarea 3: Verificar la configuración
predeterminada de un switch
Paso 1: Entre al modo privilegiado.
Puede acceder a todos los comandos del
switch en modo privilegiado. Sin embargo, debido a que
muchos de los comandos privilegiados configuran parámetros
operativos, el acceso privilegiado se debe proteger con
una contraseña para evitar el uso no autorizado.
Establecerá contraseñas posteriormente.
El conjunto de comandos EXEC
privilegiados incluye aquellos comandos del modo EXEC del
usuario, así como también el comando configure a través
del cual se obtiene acceso a los modos de comando
restantes. Entre al modo EXEC privilegiado introduciendo
el comando enable.
Switch>enable
Switch#
Observe que el indicador cambia en la
configuración para reflejar el modo EXEC privilegiado.
Paso 2: Examine la configuración actual del switch.
Examine el archivo de configuración activa actual.

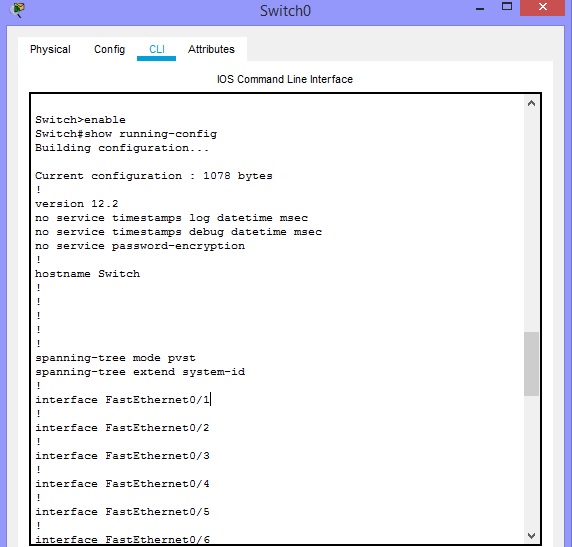

Switch#show running-config
para ver el resto de valores solo presione la tecla
enter he ira avanzando.
Conteste las siguientes preguntas:
¿Cuántas
interfaces FastEthernet tiene el switch?
¿Cuántas
interfaces
Gigabit Ethernet tiene el switch?

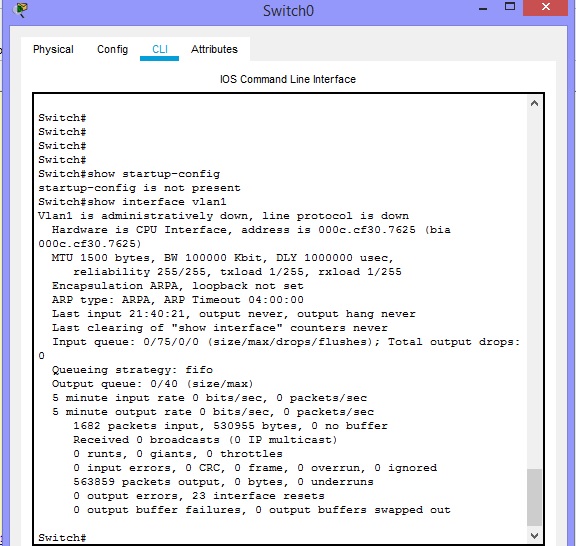

Switch# show startup-config
¿Por qué el switch emite esta respuesta?
Examine las
características de la interfaz virtual VLAN1:
Switch#show interface vlan1
¿Hay una dirección IP establecida en el
switch?
¿Cuál es la
dirección MAC de esta interfaz virtual del switch?
Ahora visualice las propiedades del IP de la interfaz:
Switch#show ip interface vlan1
¿Qué resultado ve?
Paso 3: Muestre la información de Cisco IOS
Examine la siguiente información acerca de la versión
generada por el switch.

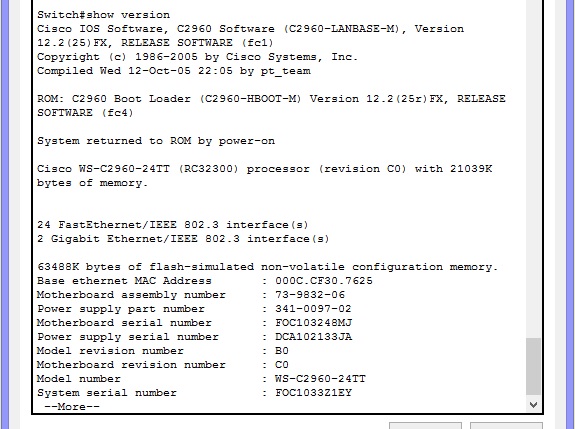

Switch#show version
¿Cuál es la
versión de IOS de Cisco que está ejecutando el switch?
¿Cuál es el
nombre del archivo de imagen del sistema?
¿Cuál
es la dirección MAC base de este switch?
Paso
4: Examine las interfaces de FastEthernet.
Examine las
propiedades predeterminadas de la interfaz
FastEthernet que utiliza la PC0. (la conexion a la pc
Ethernet)

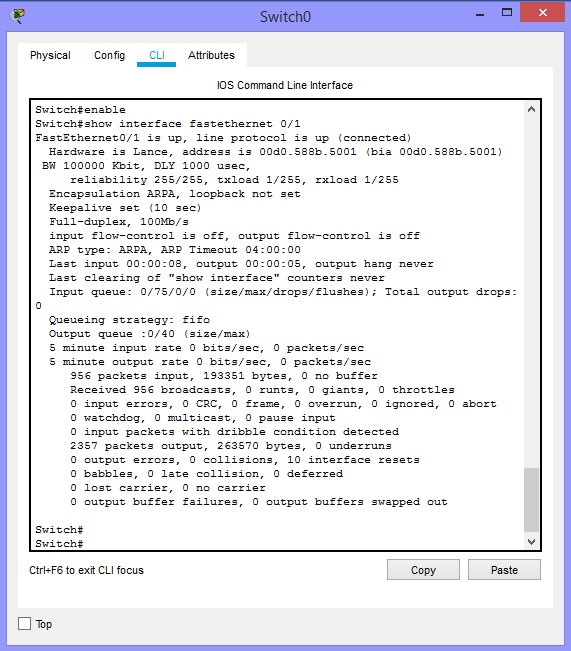

Switch#show interface fastethernet 0/1
Switch#show interface fastethernet 0/1
FastEthernet0/1 is up, line protocol is up (connected)
Hardware is Lance, address is 00d0.588b.5001 (bia
00d0.588b.5001)
BW 100000 Kbit, DLY 1000 usec,
reliability 255/255, txload
1/255, rxload 1/255
Encapsulation ARPA, loopback not set
Keepalive set (10 sec)
Full-duplex, 100Mb/s
input flow-control is off, output flow-control is
off
ARP type: ARPA, ARP Timeout 04:00:00
Last input 00:00:08, output 00:00:05, output hang
never
Last clearing of "show interface" counters never
Input queue: 0/75/0/0 (size/max/drops/flushes);
Total output drops: 0
Queueing strategy: fifo
Output queue :0/40 (size/max)
5 minute input rate 0 bits/sec, 0 packets/sec
5 minute output rate 0 bits/sec, 0 packets/sec
956 packets input, 193351 bytes,
0 no buffer
Received 956 broadcasts, 0 runts,
0 giants, 0 throttles
0 input errors, 0 CRC, 0 frame, 0
overrun, 0 ignored, 0 abort
0 watchdog, 0 multicast, 0 pause
input
0 input packets with dribble
condition detected
2357 packets output, 263570
bytes, 0 underruns
0 output errors, 0 collisions, 10
interface resets
0 babbles, 0 late collision, 0
deferred
0 lost carrier, 0 no carrier
0 output buffer failures, 0
output buffers swapped out
¿La interfaz está activa (up) o desactivada (down)?
¿Qué haría que una interfaz se active?
¿Cuál es la dirección MAC de la interfaz?
¿Cuál es la configuración de velocidad y de dúplex de la
interfaz?
Paso 5: Examine la información de VLAN. Examine la
configuración VLAN predeterminada del switch.
Switch#show vlan
¿Cuál es el nombre de la VLAN 1?
¿Qué puertos hay en esta VLAN?
¿La VLAN 1 está activa?
¿Qué tipo de VLAN es la VLAN predeterminada?
Paso 6: Examine la memoria flash. Ejecute uno de los
siguientes comandos para examinar el contenido del
directorio flash.
Switch#dir flash
o de esta forma
Switch#show flash

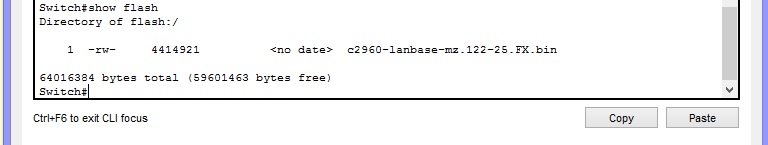

¿Qué archivos o directorios se encuentran?
Los archivos tienen una extensión, como .bin, al final
de su nombre.
Los directorios no tienen una extensión de archivo. Para
examinar los archivos en un directorio, ejecute el
siguiente comando utilizando el nombre de archivo que se
muestra en el resultado del comando anterior:
Switch#show
flash:c2960-lanbase-mz.122-25.SEE3
¿Cuál
es el nombre del archivo de imagen de IOS de Cisco?
Paso 7: Examine el archivo de configuración de inicio.
Para ver el contenido del archivo de configuración de
inicio, ejecute el comando show startup-config en el modo
EXEC privilegiado:
Switch#show startup-config
startup-config is not present
Switch#
¿Por qué se presenta este mensaje?
Haga una modificación a la configuración
del switch y guárdela. Escriba los siguientes comandos:

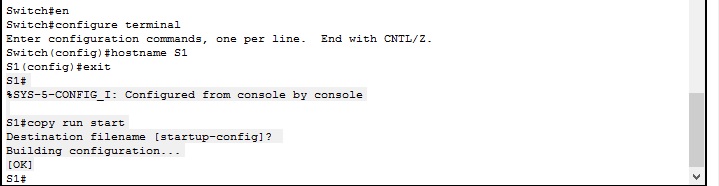

Switch#configure terminal
Switch#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
Switch(config)#
Switch(config)# hostname S1
S1(config)#exit
S1#
observe que debe de salir (exit) del modo de
configuracion de consola.
Para guardar el contenido del archivo de
configuración en ejecución en la RAM no volátil (NVRAM),
ejecute el comando copy running-config startup-config.
Nota: Es más fácil ingresar este comando
mediante la abreviatura copy run start.
S1#
%SYS-5-CONFIG_I: Configured from console by console
S1#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]
Ahora el Switch ha cambiado de nombre de
Switch a S1

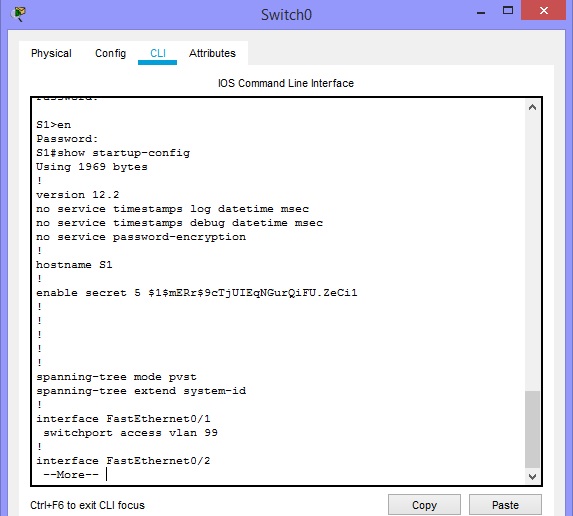

Muestre los contenidos de la NVRAM
usando el comando show startup-config.
La configuración actual se ha escrito en la NVRAM.
Establezca las contraseñas de acceso.

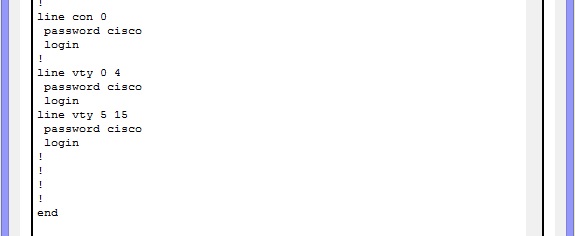

Entre al modo de configuración de línea para la consola.
Establezca cisco como contraseña para iniciar sesión.
También configure las líneas vty 0 a 15 con la contraseña
cisco
S1#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S1(config)#

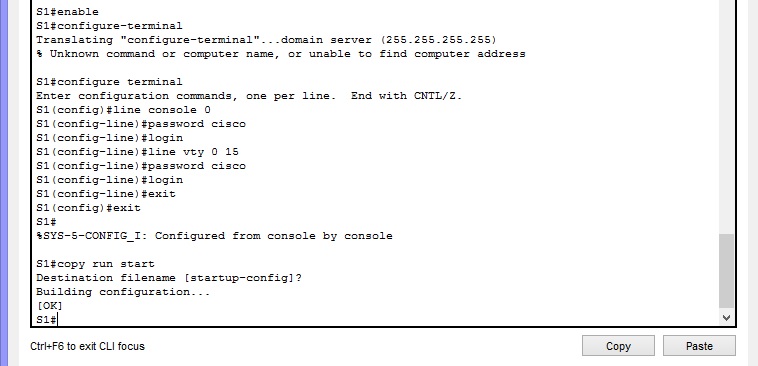

¿Por qué se requiere el comando login?
Paso
3: Configure las contraseñas del modo de comando.

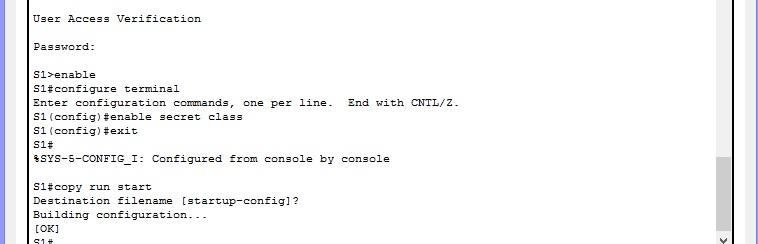

Establezca
la contraseña secreta de enable como class. Esta
contraseña protege el acceso al modo EXEC privilegiado.
S1(config)#enable secret class
Paso 4: Configure la dirección de la capa 3 del switch.
Antes de poder administrar la S1 en forma remota desde
la PC1, necesita asignar una dirección IP al switch. La
configuración predeterminada del switch es que la
administración de éste sea controlada a través de VLAN1.
Sin embargo, una optimización para la configuración básica
del switch es modificar la administración para que la
realice una VLAN que no sea VLAN 1.
A los fines administrativos, utilizaremos VLAN 99. La
selección de VLAN 99 es arbitraria y no implica, de modo
alguno, que siempre debe utilizarse ésa.
En primer lugar, creará la nueva VLAN 99 en el switch.
Luego, configurará la dirección IP del switch en
172.17.99.11 con la máscara de subred 255.255.255.0 en la
interfaz virtual interna VLAN 99

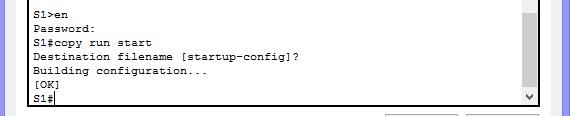

Use las contreaseñas asignadas para ingresar a la
configracion del switch

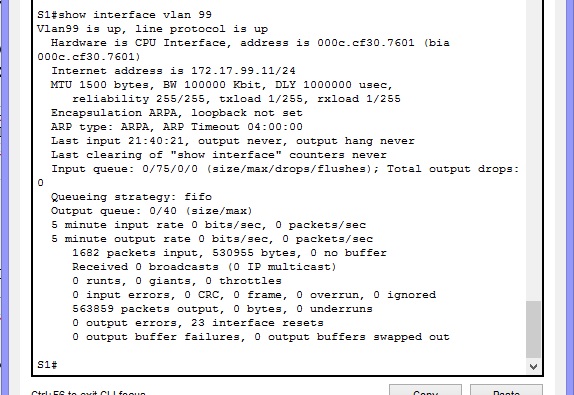

Observe que la interfaz VLAN 99 está en estado
desactivado

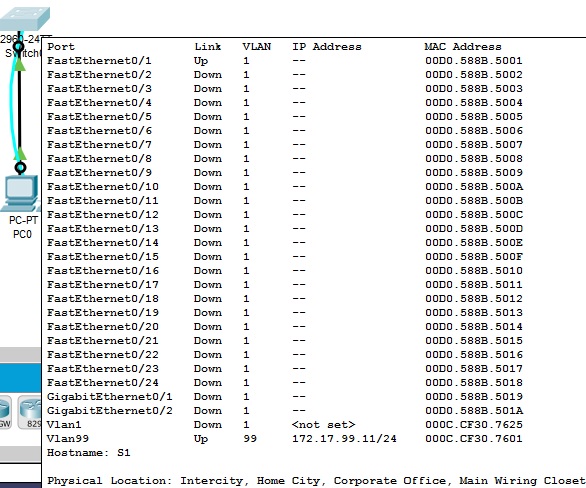

se activo cuando se indico la instrruccion : interface
vlan99, y de respuesta indica:
usted ha ingresado el comando no shutdown ( no dar
de baja) . La interfaz se encuentra activa actualmente
(up)
Asigne todos los puertos de usuario a
VLAN 99

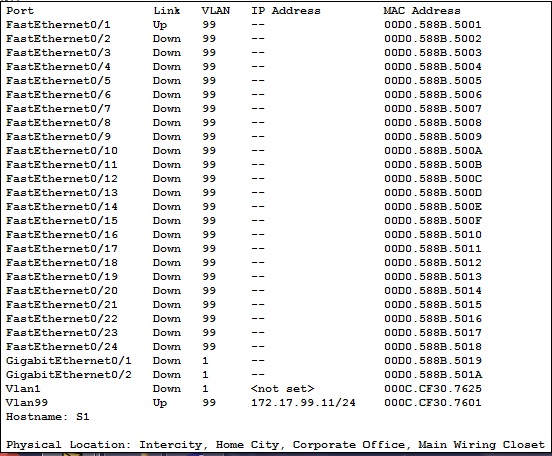

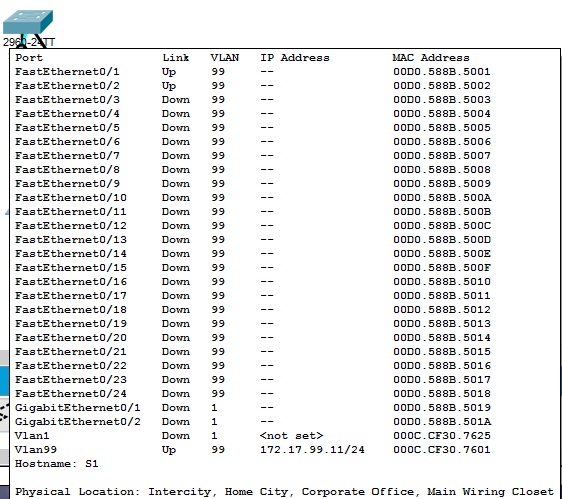

Veamos que todos los puertos FastEthernet estan ahora
asignados a la interface Vlan99

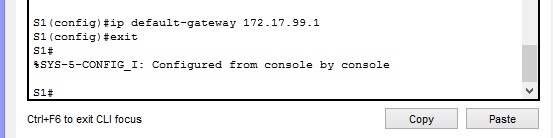

Paso 5: Establezca el gateway predeterminado del switch.
S1 es un switch de Capa 2, por lo tanto
toma decisiones de envío en base al encabezado de la Capa
2. Si se conectan múltiples redes a un switch, es
necesario que especifique cómo el switch envía las tramas
de internetwork, ya que la ruta se debe determinar en la
Capa 3. Esto se lleva a cabo al especificar una dirección
de gateway predeterminado hacia un router o al switch de
la Capa 3. Aunque esta actividad no incluye un gateway IP
externo, se debe tener en cuenta que finalmente conectará
la LAN a un router para tener acceso externo. Si suponemos
que la interfaz de LAN en el router es 172.17.99.1,
establezca el gateway predeterminado para el switch.
Paso 6: Verifique la configuración de las LAN de
administración.
Verifique la configuración de interfaz de la VLAN
99.(show interface vlan 99)
¿Cuál es el ancho de banda en esta interfaz?
Cuáles son los estados de la VLAN?
¿Cuál es la estrategia para formar las colas? FIFO o
LIFO
Paso 7: Configure la dirección IP y el gateway
predeterminado para PC1.
Establezca la dirección IP de la PC1 en 172.17.99.21 con
una máscara de subred 255.255.255.0. Configure un gateway
predeterminado de 172.17.99.1.

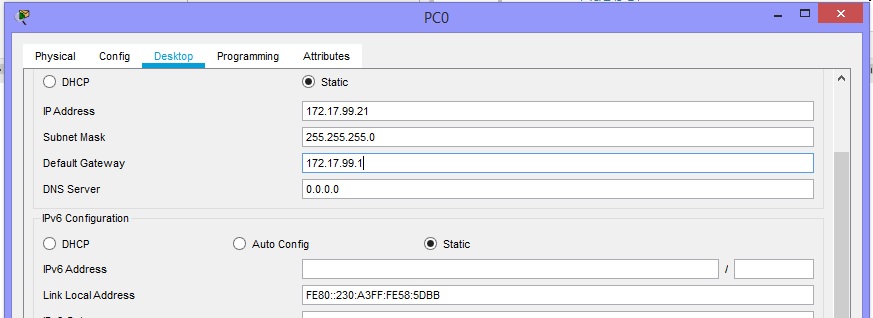

Paso 8: Verifique la conectividad.
Para verificar que los hosts y el switch
estén configurados correctamente, haga ping a la dirección
IP del switch (172.17.99.11) desde la PC1
¿Tuvo éxito el ping?
En caso contrario, resuelva los problemas del switch y
de la configuración del host.
Observe que pueden ser necesarios varios intentos para
que los pings tengan éxito.
Paso 9: Configure la velocidad del puerto y la
configuración dúplex para una interfaz FastEthernet.

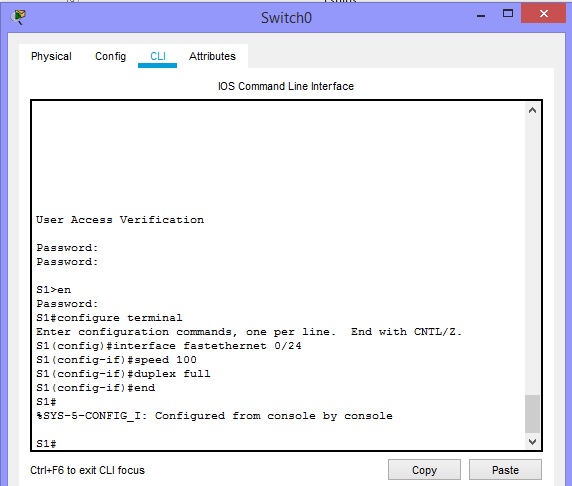

Realice la configuración de velocidad y dúplex en
FastEthernet 0/24. Utilice el comando end para regresar al
modo EXEC privilegiado al finalizar.
El protocolo de línea para la interfaz FastEthernet 0/24
y la interfaz VLAN 99 se desactivará de forma temporal.
El valor predeterminado en la interfaz
Ethernet del switch es de detección automática, por lo
tanto negocia automáticamente las configuraciones óptimas.
Usted debe establecer el modo dúplex y la velocidad
manualmente sólo si un puerto debe funcionar a una cierta
velocidad y en modo dúplex. Configurar puertos en forma
manual puede conducir a una falta de concordancia en el
dúplex, lo cual puede disminuir el rendimiento en forma
significativa.

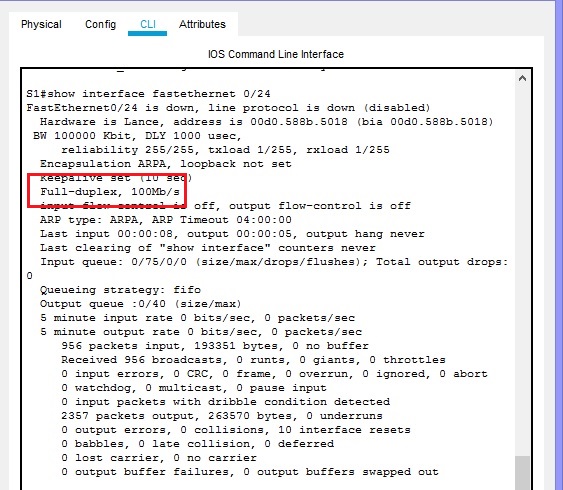

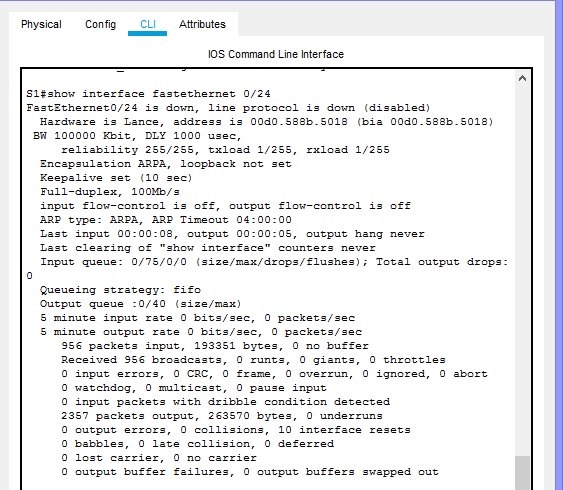

Verifique las nuevas configuraciones de dúplex y de
velocidad en la interfaz FastEthernet.
Paso 10: Guarde la configuración.
Ha completado la configuración básica del switch. Ahora
haga una copia de seguridad del archivo de configuración
en ejecución a NVRAM para garantizar que los cambios que
se han realizado no se pierdan si el sistema se reinicia o
se apaga.
Paso 11: Examine el archivo de configuración de inicio.
Para ver la configuración guardada en la NVRAM, ejecute
el comando show startup-config en el modo EXEC
privilegiado.
¿Todos los cambios realizados están grabados en el
archivo?
Tarea 4: Administrar la tabla de direcciones MAC

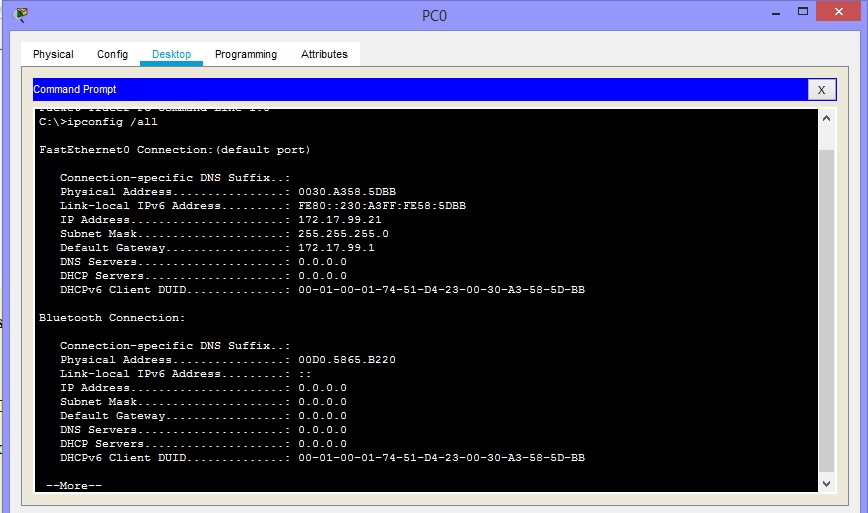

Paso 1: Anote las direcciones MAC de los hosts.
Determine y anote las direcciones de Capa 2 (físicas) de
las tarjetas de interfaz de red de la PC utilizando los
siguientes comandos:
ipconfig /all
Paso 2: Determine las direcciones MAC que el switch ha
aprendido.
Muestre las direcciones MAC utilizando el comando show
mac-address-table en modo EXEC privilegiado.

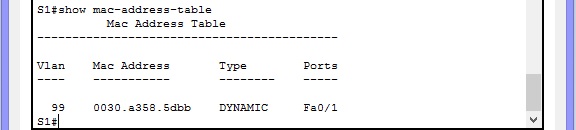

show mac-address-table
¿Cuántas direcciones dinámicas hay?
¿Cuántas direcciones MAC hay en total?
¿La dirección MAC dinámica concuerda con la dirección
MAC de la PC?
Paso 3: Enumere las opciones show mac-address-table.
show mac-address-table ?
¿Cuántas opciones hay disponibles para el comando show
mac-address-table?
Muestre solamente las direcciones MAC de la tabla
que se aprendieron de forma dinámica.
S1#show mac address-table dynamic

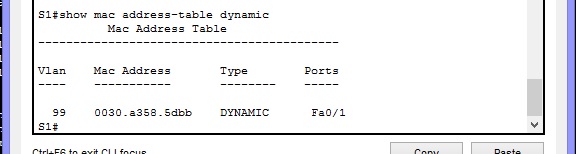

¿Cuántas direcciones dinámicas hay?
Paso 4: Limpie la tabla de direcciones MAC.
Para eliminar las direcciones MAC existentes, use el
comando clear mac-address-table en modo EXEC privilegiado
clear mac-address-table dynamic
Paso 5: Verifique los resultados. Verifique que la tabla
de direcciones MAC esté en blanco
show mac-address-table

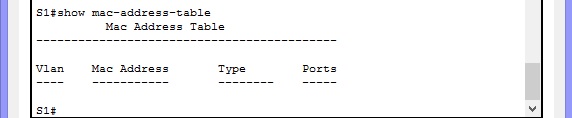

¿Cuántas direcciones MAC estáticas hay?
¿Cuántas direcciones dinámicas hay?
Paso 6: Examine nuevamente la tabla de direcciones MAC
Hay muchas posibilidades de que una aplicación activa en
su PC1 ya haya enviado una trama desde la NIC hacia la S1.
Observe nuevamente la tabla de direcciones en modo EXEC
privilegiado para ver si S1 ha reaprendido la dirección
MAC para la PC.
show mac-address-table
S1 aún no ha reaprendido la dirección MAC para la PC1,
haga ping a la dirección de la VLAN 99 del switch desde la
PC1 y repita el Paso 6.
Paso 7: Configure una dirección MAC estática. Para
especificar a qué puertos se puede conectar un host, una
posibilidad es crear una asignación estática de la
dirección MAC del host a un puerto.
Configure una dirección MAC estática en la interfaz
FastEthernet 0/18 utilizando la dirección que se anotó
para PC en el paso 1 de esta tarea. La dirección MAC
0030.a358.5dbb se utiliza sólo como ejemplo. Debe utilizar
la dirección MAC de su PC, que es distinta a la del
ejemplo.

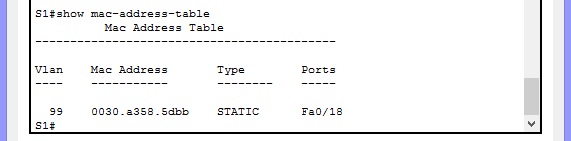

Verifique las entradas de la tabla de direcciones MAC.
S1 (config) #exit o tambien end
S1#show mac-address-table
¿Cuántas direcciones MAC hay en total?
¿Cuántas direcciones estáticas hay?

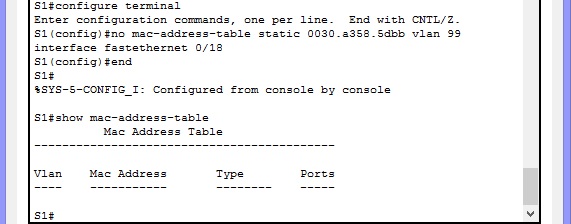

Paso 9: Elimine la entrada de MAC estática.
Para completar la siguiente tarea será necesario
eliminar la entrada de la tabla de direcciones MAC
estáticas. Ingrese al modo de configuración y elimine el
comando escribiendo no al comienzo de la cadena de
comandos.
Nota: La dirección MAC 0030.a358.5dbb se utiliza sólo en
el ejemplo. Utilice la dirección MAC para su PC.

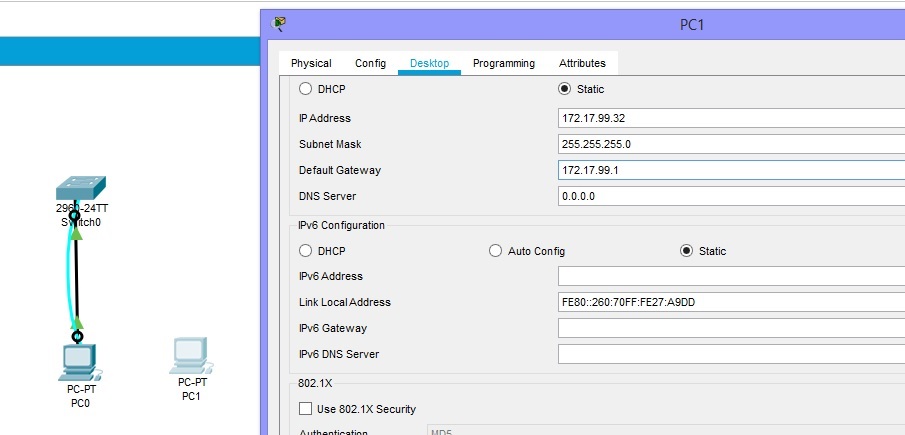

Para esta tarea es necesario un segundo host. Establezca
la dirección IP de la PC2 en 172.17.99.32 con una máscara
de subred 255.255.255.0 y un gateway predeterminado en
172.17.99.1.
conecte esta PC al switch en el Fastethernet 0/2
Paso 2: Verifique la conectividad.
Verifique que la PC1 y el switch aún están correctamente
configurados haciendo ping a la dirección IP de la VLAN 99
del switch desde el host.

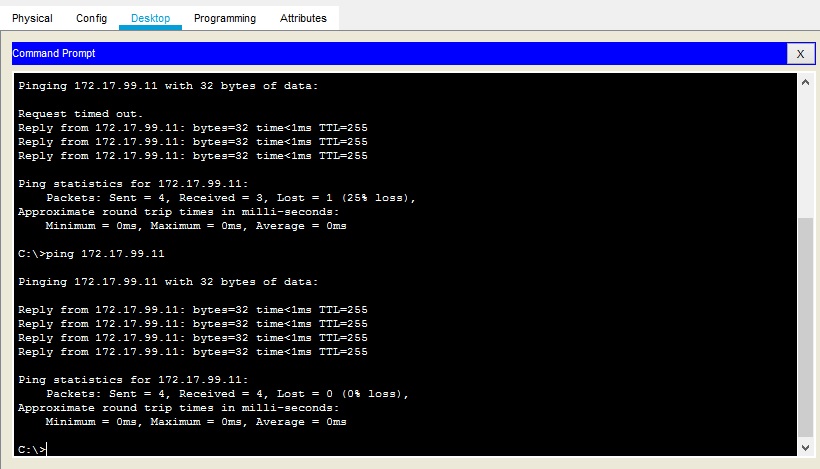

ping 172.17.99.11

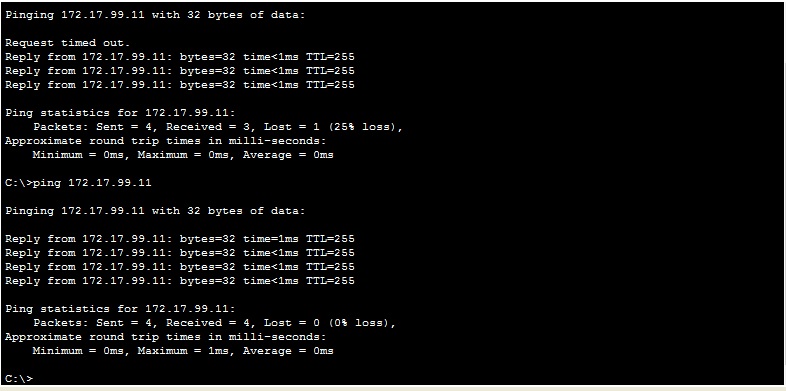

es probable que en la primer ocacion se terne algun
tiempo en que responda, pero en un segundo inteneto
funcionara correctamente
¿Porque no responde en la primer ocacion puedes
explicarlo ?
¿Los pings tuvieron éxito?
Si la respuesta es no, resuelva los problemas en la
configuración de los hosts y del switch

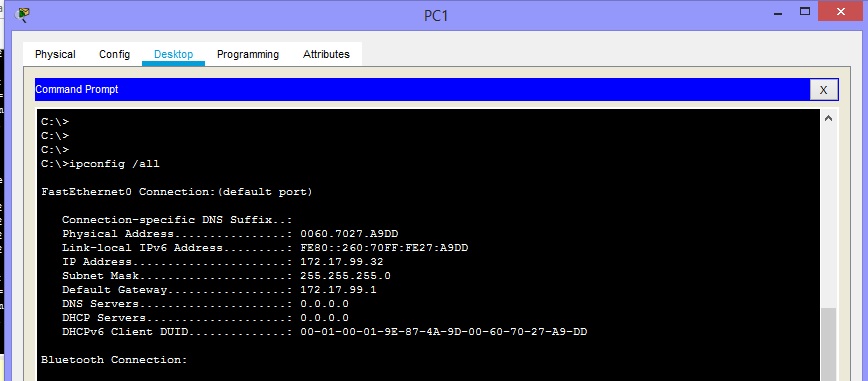

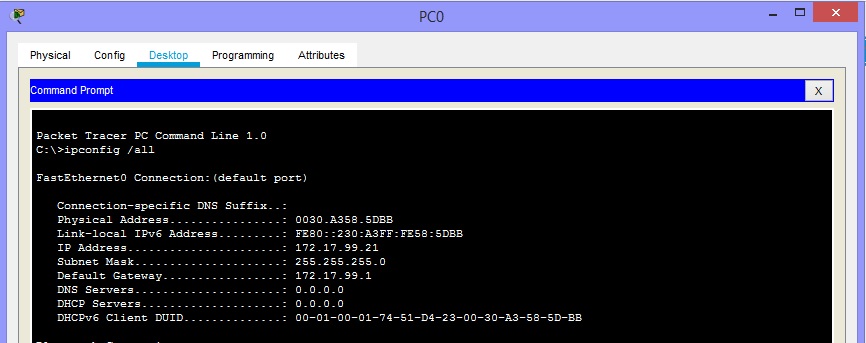

Paso 3: Copie las direcciones MAC del host.
Anote las direcciones MAC de la Tarea 4, Paso 1
para PC o PC0
para PC1

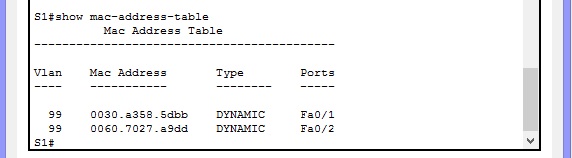

Paso 4: Determine qué direcciones MAC ha aprendido el
switch.
Muestre las direcciones MAC aprendidas utilizando el
comando show mac-address-table en modo EXEC privilegiado
¿Cuántas direcciones dinámicas hay?
¿La entrada de la dirección MAC concuerda con la
dirección MAC de la PC1?

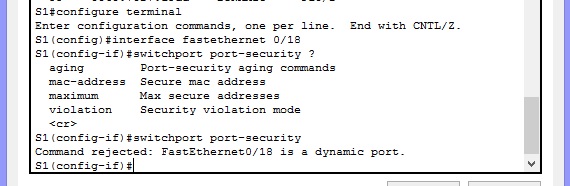

Paso 5: Enumere las opciones de seguridad de puerto.
Explore cuáles son las opciones para configurar la
seguridad de puerto en la interfaz FastEthernet 0/18.

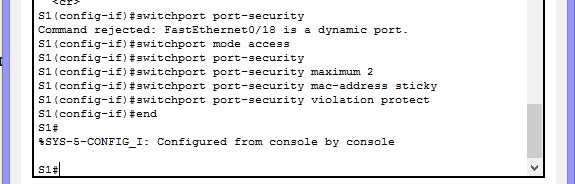

Paso 6: Configure la seguridad de puerto en un puerto de
acceso.
Configure el puerto del switch FastEthernet 0/18 para
que acepte sólo dos dispositivos, para que aprenda las
direcciones MAC de dichos dispositivos dinámicamente y
para que bloquee el tráfico de hosts inválidos en caso de
violación

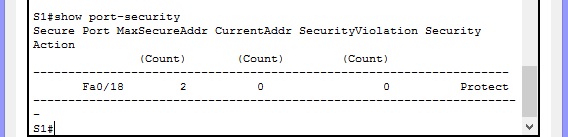

¿Cuántas direcciones seguras se permiten en FastEthernet
0/18?
¿Qué medida de seguridad debe tomarse para este puerto?

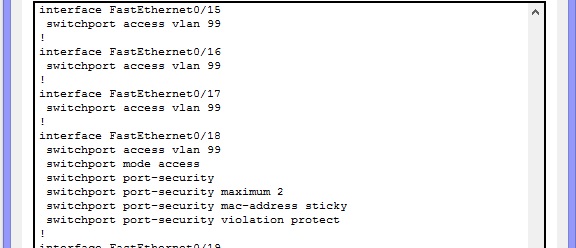

Paso 8: Examine el archivo de configuración activo.

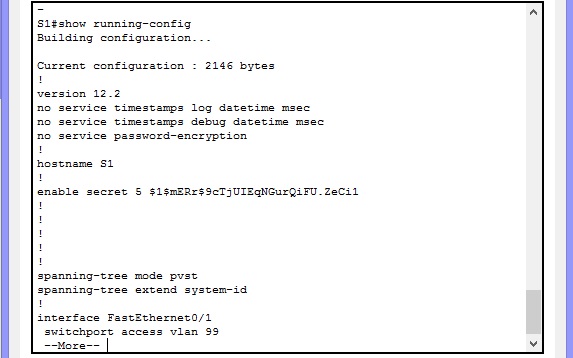

S1#show running-config
¿Hay afirmaciones enumeradas que reflejan directamente
la implementación de seguridad de la configuración en
ejecución?
Paso 9: Modifique la configuración de seguridad de
puerto en un puerto.
En la interfaz FastEthernet 0/18, establezca la dirección
MAC de seguridad máxima del puerto en 1 y que se desactive
en caso de violación.
S1(config-if)#switchport port-security maximum 1 S1(config-if)#switchport port-security violation shutdown

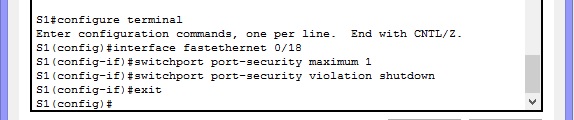

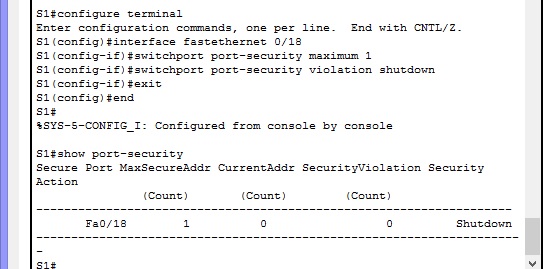

Paso 10: Verifique los resultados. Muestre la
configuración de seguridad de puerto.
S1#show port-security
¿Las configuraciones de seguridad de los puertos
reflejan las modificaciones del Paso 9?
Haga ping en la dirección VLAN99 del
switch desde PC1 para verificar la conectividad y
actualizar la tabla de direcciones MAC. En este momento
debe ver la dirección MAC para la PC1 “insertada” en la
configuración en ejecución.

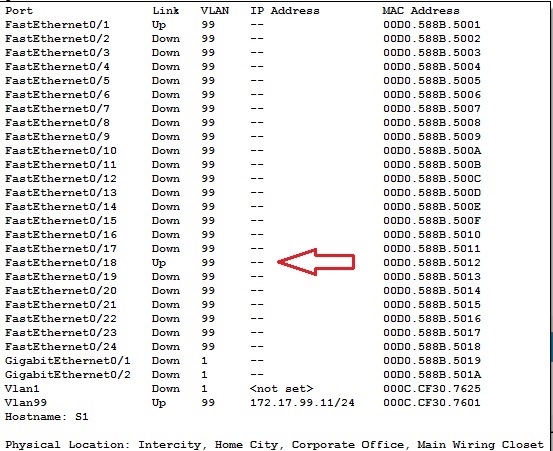

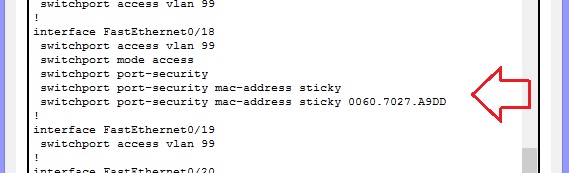

cambie la conexion de la Fa 0/2 a la Fa 0/18 de la PC1
y en el router ejecute show run
show run
Comandos Cisco Switch
Configurar el programa
de emulación de terminal en el PC
a. Cargue el programa de emulación de
terminal en el PC (Hyperterminal).
b. Seleccione un puerto COM que coincida
con el puerto donde esta conectado el conector RJ-45 a
DB-9 (Cable azul de cisco para conectar al puerto de
consola del switch) al PC. El puerto COM generalmente es
COM1 o COM2.
c. Configure los parámetros de emulación
de terminal de la siguiente manera:
• 9600 baudios
• 8 bits de datos
• sin paridad
• 1 bit de parada
• sin control de flujo ni paridad
Configuración inicial:
Acceso a modos de configuración
>Para ir al modo EXEC Usuario:
Conectarse al Switch por consola y en el
hyperterminal introducir la contraseña inicial esta
contraseña se define en contraseña de consola
S1>
>Para ir al modo EXEC privilegiado:
introducir "enable" y la contraseña para
este modo (Este es un modo de visualización) La
contraseña de este modo se define en contraseña secret
S1>enable
S1#
>Para ir al modo Configuración
Global:
introducir "configure terminal" en el
modo EXEC privilegiado (Este es un modo de
configuración) S1#configure terminal
S1(config)#
>Para ir al modo de configuración de
puertos (desde el modo de configuración global):
Se accede con el comando "interface"
espacio y el puerto o VLAN a configurar, una vez dentro
del modo interface meteríamos los comandos a realizar
para ese Puerto o VLAN.
S1(config)#interface VLAN1
S1(config-if)#
S1(config)#interface fa0/18
S1(config-if)#
Para salir del modo de configuración se
utiliza el comando "end" o "exit"
1º Configurar el nombre de host del
switch
(El comando es "hostname" seguido de un
espacio y el nombre que se le quiera dar)
>enable
S1#configure terminal o
también se puede usar: conf t
S1(config)#hostname CustomerSwitch
2º Configurar la
contraseña del modo privilegiado y secret
La contraseña secret es la que da acceso
al modo EXEC privilegiado, se activa con el comando
"enable secret" seguido de un espacio y la contraseña
que le queramos dar.
S1(config)#enable password cisco
S1(config)#enable secret class
3º Configurar la
contraseña de consola
La contraseña para ir al modo EXEC se
establece en line console 0 y con el comando "password"
seguido de un espacio y la contraseña que le queramos
poner, se introduce también el comando "login" para que
pida la contraseña al acceder..
S1(config)#line console 0
S1(config-line)#
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#exit
4º Configurar la
contraseña de vty
La contraseña para acceso remoto (acceso
por Telnet una vez configurada la IP del Switch) se
configura en line vty 0 15, con el comando "password"
seguido de un espacio y la contraseña deseada, se
introduce también el comando "login" para que pida la
contraseña al acceder, para encriptar estas contraseñas
se hace con el comando "service password-encryption" en
el modo de Configuración global.
S1(config)#line vty 0 15
S1(config-line)#
S1(config-line)#password cisco
S1(config-line)#login
S1(config-line)#exit
S1(config)#service password-encryption
5º Configurar una
dirección IP en la interfaz VLAN99 o la que
especifiquemos
Se accede con el comando "interface"
seguido de un espacio y el nombre de la VLAN a la que
queremos poner una IP (sera la VLAN por la que
accederemos remotamente al switch), seguidamente le
asignamos una IP con el comando "ip address" seguido de
un espacio, la IP, otro espacio y la mascara deseada,
activamos esta interfaz con el comando "no shutdown".
Para el envió de tramas a internetwork
(salir de la Red LAN local al exterior mediante un
Router) se debe asignar la IP de la interfaz LAN del
router por medio del gateway del switch con el comando "
ip default- gateway" seguido de un espacio y la IP del
Router al que se conecta.
S1(config)#ip default-gateway
192.168.1.1
7º Configuración del
Reloj
El comando usado es "clock set" seguido
de la hora, día, mes y año, en modo EXEC
privilegiado. S1#clock set hh:mm:ss día mes año
por ejemplo para las 22h 58' del 25
Noviembre de 2011 meteríamos: S1#clock set 22:58:00 25
NOV 2011
Si tenemos dudas, podemos usar el
comando "clock set ?" y nos va guiando.
8º Configurar y probar
el mensaje MOTD.
Para configurar el mensaje del día
(MOTD, message of the day) con el texto "Authorized
Access Only", el comando que se utiliza es "banner
motd". El texto del mensaje distingue entre
mayúsculas/minúsculas. Asegurarse de no agregar espacios
antes o después del texto del mensaje (usar un carácter
delimitante antes y después del texto, para indicar
donde comienza y finaliza, el carácter usado en el
ejemplo es &, se puede usar cualquier carácter que
no se use en el texto), salirse del switch para
verificar que el mensaje se muestra al volver a iniciar
sesión.
9º Para guardar el
contenido del archivo de configuración en ejecución en
la RAM no volátil
(NVRAM), se ejecuta el comando "copy
running-config startup-config". S1#copy running-config
startup-config
Nota: Siempre que se hagan
configuraciones en el switch, se deberá guardar una
copia de seguridad en la NVRAM y ejecutar el comando
copy running-config startup-config , para garantizar que
los cambios realizados no se pierdan, si el sistema se
reinicia o apaga.
Guardar el archivo de seguridad con otro
nombre
Util si se quiere tener varias versiones
(se pone también un ejemplo llamando al archivo prueba)
S1#copy startup-config flash:"nombre de archivo"
S1#copy startup-config flash:prueba.bak1
Restauración de un archivo de
configuración guardado
Se copia un archivo guardado como
archivo de inicio y se ejecuta reload para que se
reinicie el switch y cargue el nuevo archivo de
configuracion.
>Ver el archivo de configuración
activa actual del switch: S1#show running-config
>Ver el contenido actual de la NVRAM:
S1#show startup-config
>Ver la configuración de un
determinado puerto:
S1#show interface fastethernet
0/XX (XX el numero de puerto 1, 10, 18
etc.)
>Ver la configuración de una
determinada VLAN
S1#show interface vlan
XX (XX el numero de VLAN 1, 10, 99
etc.)
>Ver contenido de la Tabla MAC:
S1#show mac-address-table
>Quitar las direcciones MAC de la
Tabla: S1#clear mac-address-table dynamic
>Para ver un listado de los comandos
que se han metido, se hace con: S1#show history
>Para visualizar el reloj y fecha:
S1#show clock
>Reinicio del sistema: S1#reload
Cambiar el numero de comandos
almacenados en el bufer del historial.
Se entra en el modo de configuración de
linea tanto para la consola como para las lineas Telnet,
Establecer el numero limite de comandos del bufer del
historial a 35, el comando usado es "history size"
seguido del tamaño.
S1(config)#line console 0
S1(config-line)#history size 35
S1(config-line)#line vty 0 4
S1(config-line)#history size 35
Crear VLAN
Para crear VLAN's, desde el modo
Configuración Global introducimos el comando "VLAN"
seguido de un espacio y del numero que le asignamos como
id, Le asignamos un nombre y a partir de ahi ya podemos
asignar puertos a esa VLAN:
S1(config)#VLAN 1
S1(config-if)#name INFORMATICA
S1(config-if)#exit
Crear VLAN a través de la asignación de
un puerto
Para crear VLAN's, desde el modo
Configuración Global introducimos el comando
"interface", espacio y seguido del puerto para el que
queremos crear la VLAN, a continuación le asignamos una
VLAN al puerto con el comando "switchport access vlan
XX" (XX es el numero de VLAN), como no esta creada el
IOS la crea y activa automáticamente, ejemplo:
S1(config)#interface fa0/12
S1(config-if)#switchport access vlan 16
% Access VLAN does not exist. Creating
vlan 16
S1(config-if)#
Configurar velocidad del
puerto y la configuración de duplex para una interfaz
FastEthernet.
Para velocidad se usa el comando "speed"
seguido de un espacio y la velocidad en Mb (10, 100),
para full- duplex el comando "duplex full", es
conveniente para evitar problemas dejar los ajustes en
automático con los comandos "duplex auto" y "speed auto"
(que es como esta por defecto) y solo ponerlo en manual
si el equipo a conectar al puerto requiere una
determinada velocidad y modo duplex.
S1#configure terminal
S1(config)#interface fastethernet 0/18
S1(config-if)#speed 100
S1(config-if)#duplex full
S1(config-if)#end
Asignación de puertos a
una VLAN determinada
Por defecto todos los puertos pertenecen
a la VLAN1, como están asignados los puertos se puede
ver con el comando "show VLAN" en el modo EXEC
privilegiado.
S1#show VLAN
Si la VLAN no esta creada, el IOS la
activara en el proceso (mas arriba esta explicado), el
proceso es llamar al puerto con el comando "interface
fa0/X" (donde X es el numero de puerto) y seguidamente
asignale una VLAN con el comando "switchport access"
seguido de espacio, "VLAN", espacio y el numero de VLAN,
un ejemplo:
Asignar puertos Fastethernet 0/1, 0/8 y
0/18 a la VLAN 99. S1(config)#interface fa0/1
S1(config-if)#switchport access vlan 99
S1(config-if)#interface fa0/8
S1(config-if)#switchport access vlan 99
S1(config-if)#interface fa0/18
S1(config-if)#switchport access vlan 99
S1(config-if)#exit
Asignación de un rango de puertos a una
VLAN:
S1(config)#interface range fa0/x - xx
S1(config-if)#switchport access vlan 16
Configuración
seguridad de puertos con una MAC estática
Para especificar a que puerto se puede
conectar un Host (PC), se puede crear una asignación
estática de la dirección MAC de un Host a un puerto
determinado, para ello en el modo de Configuración
Global se teclea el comando mac-address-table static
seguido de un espacio, la MAC del ordenador que se va a
conectar, otro espacio, la LAN a la que corresponde el
puerto y el puerto deseado.
Para quitar esta MAC estática usaríamos
el mismo comando con un no delante: S1(config)#no
mac-address-table static 0002.16E8.C285 vlan 99
interface fastethernet 0/18
S1(config)#end
Configuración seguridad
de puertos dinamicamente
Antes de poder configurar otros comandos
de seguridad de puertos en la interfaz, se debe
habilitar la seguridad del puerto, primeramente
accedemos al puerto en cuestión con el comando "
interface" seguido de un espacio y el puerto a
configurar fa0/XX (XX seria el puerto deseado), una vez
definido el puerto activamos la seguridad con el comando
"switchport port-security".
S1(config-if)#interface fa0/18
S1(config-if)#switchport port-security
>Configurar la cantidad máxima de
direcciones MAC:
Para configurar el puerto de modo que
obtenga solo una dirección MAC, establezca el parámetro
maximum en 1 (si queremos dar acceso a 2
MAC en vez de una pondríamos 2, por ejemplo si
conectamos un
HUB que tiene 2 ordenadores):
S1(config-if)#switchport port-security
maximum 1
>Configurar el puerto para agregar la
dirección MAC a la configuración en ejecución.
La dirección MAC obtenida en el puerto
puede agregarse (“adherirse”) a la configuración en
ejecución de ese puerto (quiere decir que la MAC que
obtenga sera la única que acepte), se hace con el
comando " switchport port-security mac-address sticky".
>Configurar el puerto para que se
desactive automáticamente si se infringe la seguridad
del
puerto (Si no se configura el siguiente
comando, S1 solo registrara la infracción en las
estadísticas de seguridad del puerto pero no lo
desactiva), se hace con el comando "switchport
port-security violation shutdown" (Nota: Si un puerto se
desactiva por una infracción, osea por conectar otro
ordenador con otra MAC, se tiene que dar el comando de
"shutdown" y a continuación el comando de "no shutdown"
para reactivar el puerto).
>Con el siguiente comando vemos la
seguridad del puerto
S1#show port-security interface fa0/18
Activar/Desactivar
un puerto FastEthernet (Fa0/XX)
En el modo de configuración de interfaz,
se accede al interfaz FastEthernet deseado con el
comando "interface" seguido de un espacio y el puerto a
desactivar, el puerto se especifica con fa0/X (X seria
el puerto deseado, para el puerto 17 se pondría fa0/17),
a continuación introducimos el comando " shutdown" para
desactivarlo y "no shutdown" para activarlo.
S1(config)#interface fa0/17
S1(config-if)#shutdown
Enlace troncal de dos Switch
Se configura el puerto gigabit del
switch que se va a usar para unir los equipos de la
siguiente manera: Switch(config)#interface gigabit0/1
Switch(config-if)#switchport mode trunk
De esta manera los ordenadores
conectados en ambos switch que pertenezcan a las mismas
VLAN se verán.
Para volver a poner un puerto del switch
en modo normal de acceso seria:
Switch(config-if)#switchport mode access
Para ver los interfaces configurados en
trunk: S1#show interface trunk
Borrado de la configuración del switch
(volver a la configuración inicial):
a. Entre al modo EXEC privilegiado
escribiendo enable. Si se le pide una contraseña,
introduzca class (si no funciona, consulte al
instructor).
Switch>enable
b. Elimine el archivo de información de
la base de datos de la VLAN. Switch#delete
flash:vlan.dat
Si no hay ningún archivo VLAN, aparece
el siguiente mensaje:
%Error deleting flash:vlan.dat (No such
file or directory)
c. Elimine el archivo de configuración
de inicio del switch de la NVRAM. Switch#erase
startup-config
La solicitud de entrada de línea de
respuesta es:
Erasing the nvram filesystem will remove
all files! Continue? [confirm] Presione Intro para
confirmar.
La respuesta deberá ser: Erase of nvram:
complete
d. Verifique que se haya eliminado la
información de la VLAN.
Verifique que la configuración de la
VLAN se haya eliminado en el Paso b utilizando el
comando show vlan.
Si la información acerca de la
configuración anterior de la VLAN (que no sea la
administración predeterminada de la VLAN 1) sigue
existiendo, debe reiniciar el switch (reiniciar el
hardware) en lugar de ejecutar el comando reload. Para
reiniciar el switch, quite el cable de alimentación de
la parte posterior de éste o desenchúfelo y luego
vuélvalo a enchufar. Si la
información de VLAN fue eliminada con
éxito en el Paso b, continúe con el Paso e y reinicie el
switch usando el comando reload.
e. Reinicie el software (usando el
comando reload)
NOTA: No es necesario ejecutar este paso
si el switch se ha reiniciado con el método de reinicio.
1) En el modo EXEC privilegiado,
introduzca el comando reload: Switch(config)#reload
La solicitud de entrada de línea de
respuesta es:
System configuration has been modified.
Save? [yes/no]:
2) Escriba n y luego presione Intro.
La solicitud de entrada de línea de
respuesta es: Proceed with reload? [confirm][Intro]
La primera línea de la respuesta será:
Reload requested by console.
La siguiente solicitud de entrada de
línea aparece después de que el switch se recarga: Would
you like to enter the initial configuration dialog?
[yes/no]:
3) Escriba n y luego presione Intro.
La solicitud de entrada de línea de
respuesta es: Press RETURN to get started! [Intro]
Para resteo completo del switch (también
contraseñas):
Mantener pulsado el botón de Mode
durante 10 segundos.
Específicos
de Router
Configuración básica del Router (algunos
son iguales a los usados con el Switch):
Router>enable Entrar al modo EXEC
privilegiado
Router#configure
terminal Entrar al modo configuración
global
Router#conf t Entrar
al modo configuración global, modo abreviado.
Router(config)#hostname R1 Configurar
nombre del Router ( en este caso R1)
R1(config)#no ip
domain-lookup Desactivar la búsqueda
DNS (solo para pruebas)
Si se desactiva la búsqueda DNS un
Router no podría resolver los nombres, lo cual
provocaría posibles problemas cuando el router necesite
una dirección IP para enviar un paquete (Se desactiva
cuando se hacen pruebas para que el Router no intente
buscar una entrada DNS para un nombre que en realidad es
un error de escritura).
R1(config)#enable secret
class Contraseña modo EXEC
R1(config)#banner motd &!!!AUTHORIZED ACCESS
ONLY!!!& Mensaje del día
R1(config)#line console
0 Configurar consola
R1(config-line)#exec-timeout 0
0 Configura un tiempo de espera EXEC
(minutos, segundos) R1(config-line)#password
cisco Configura las password via
consola en "cisco"
R1(config-line)#login
Hace que pida contraseña al acceder vía consola
R1(config-line)#logging
synchronous Evita que los mensajes IOS
interrumpan la entrada por teclado.
R1(config-line)#exec-timeout 0
0 Configura un tiempo de espera EXEC
(minutos, segundos) R1(config-line)#password
cisco Configura las password via vty
(telnet) en "cisco"
R1(config-line)#login Hace que pida
contraseña al acceder vía telnet (por la Red)
R1(config-line)#logging
synchronous Evita que los mensajes IOS
interrumpan la entrada por teclado.
R1#copy running-config
startup-config Guardar la
configuración
R1#copy run start
Guarda la configuración modo abreviado
Nota:En el caso del puerto serial, solo
se le pone clock rate al Router que hace de DCE (Data
carrier equipment) y que ira con el conector Winchester
hembra en el extremo, el otro Router actuara como DTE
(Data terminal equipment), no se le configurara reloj y
llevara el Winchester macho en el extremo, esto se hace
para que solo haya un reloj en el enlace.
Comandos información:
R1#show ip route
Muestra la Tabla de enrutamiento
R1#show interfaces
Muestra parámetros y estadísticas de configuración de
los interfaces R1#show ip interface
brief Muestra información abreviada de
la interfaz, como IP y estado. R1#show ip interface
summary
R1#show cdp neighbors
Muestra información de otros dispositivos conectados al
router. R1#show cdp neighbors detail
Muestra información en detalle de otros dispositivos
conectados. R1#show ip protocols
Muestra protocolos y distancia administrativa.
Comandos creación Rutas
estáticas:
R1#debug ip routing
Muestra las actualizaciones de rutas. R1#conf
t Es igual que poner configure
terminal
R1(config)#ip route 172.16.1.0
255.255.255.0 172.16.2.2 Esto poniendo la IP del
siguiente salto. R1(config)#ip route 172.16.1.0
255.255.255.0 Serial 0/0/1 Esto poniendo la Interfaz de
R1 por la que sale.
Explicación de los comandos de creación
de rutas:
• debug ip routing
IOS muestre un mensaje cuando la nueva ruta se agregue a
la tabla.
• ip route: comando
de ruta estática
• 172.16.1.0:
dirección de red de la red remota
• 255.255.255.0:
máscara de subred de la red remota
•
172.16.2.2: Dirección IP de la
interfaz Serial 0/0/0 de R2, que es el "siguiente salto"
para esta red
• Serial
0/0/1: Interfaz serial de R1 (que es el que
se conecta con el Serial 0/0/0 de R2)
Los comandos para crear subinterfaces y
direccionamiento:
R1(config)#interface
fa0/1.10 Crea la 1ª subinterfaz y le
asigna la VLAN 10
R1(config-subif)#encapsulation dot1Q
10 Define modo encapsulacion 802. 1Q y
VLAN 10
R1(config-subif)#ip address 172.17.10.1
255.255.255.0 Define IP y mascara a la
subinterfaz de este puerto
Este proceso se repite por cada VLAN que
se asigne como subinterfaz al puerto, en este caso donde
pone 10 se pone el numero de VLAN asignado y en ip
address la IP de cada VLAN.
Así mismo el puerto del Switch al que
conectemos este puerto del Router se configurara en modo
trunk: Switch(config-if)#switchport mode trunk
Los comandos para configuración de
RIPv1/v2 (Con clase/Sin clase):
R1(config)#ruter ?
Muestra lista de protocolos de enrutamiento disponibles.
R1(config)#ruter rip Modo
configuración protocolo RIP (por defecto RIPv1).
R1(config)#version 2 Si se pone,
configura RIP en versión 2 (RIPv2) R1(config)#version
1 Pasa a versión 1, si estaba en
versión 2 RIPv2 → RIPv1
R1(config-router)#network
192.168.4.0 Configuración de IPs (Red)
conectadas directamente.
R1(config-router)#passive-interface
fa0/0 Detiene actualizaciones de
enrutamiento desde la interfaz.
R1(config-router)#default-information
originate Propagación de la ruta por
defecto , se propaga la ruta
estática como ruta RIP (se marca como R*
en el otro Router).
R1(config-router)#no
auto-summary Desactiva el resumen
automático de rutas en RIPv2. R1(config)#no ruter
rip Elimina los comandos de
configuración RIP y network.
R1(config)# interface
loopback0 Crea un interface virtual
(para pruebas, en este caso el 0) R1(config-if)#ip
address 192.168.2.1 255.255.255.0 Asigna una dirección
IP y mascara al interface virtual
Los comandos para
configuración de OSPF:
R1(config)#ruter ospf
1 Modo configuración protocolo OSPF
con ID 1
R1(config-router)#network 192.168.4.0
0.0.0.7 Area 0 Configuración de IPs
(Red) conectadas directamente con mascara inversa y Area
0.
La mascara 255.255.255.248 equivale a
0.0.0.7 como mascara inversa.
R1#Clear ip route *
Borra todas las entradas de la Tabla de enrutamiento
para que se actualice de nuevo (pero borra
configuraciones).
blanco/verde
verde
blanco/naranja
azul
blanco/azul
naranja
blanco/marrón
marrón
