REDES VLAN Y EL ROUTER
LAN virtuales (VLAN)
-
Una VLAN es un grupo lógico de dispositivos de red
que no están limitados a estar físicamente conectados
a un único segmento físico
-
Los dispositivos o usuarios de las VLAN pueden
ser agrupados por función, departamento o aplicación
independientemente de en cual segmento físico se
encuentren
-
Las VLAN crean un dominio de broadcast que no
está restringido a un mismo segmento físico y son
tratadas como una subred

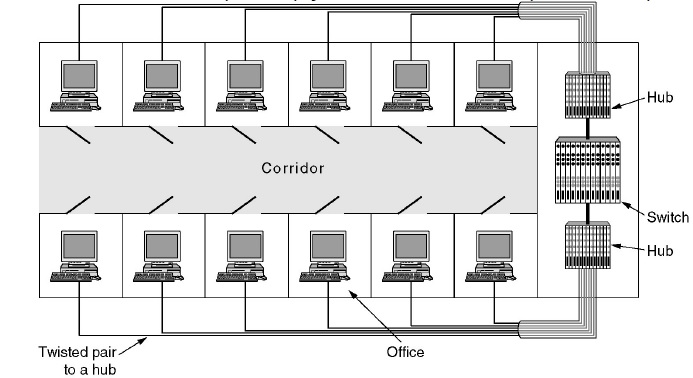

Un edificio con cableado centralizado que usa
concentradores (hubs) y conmutadores (switches)

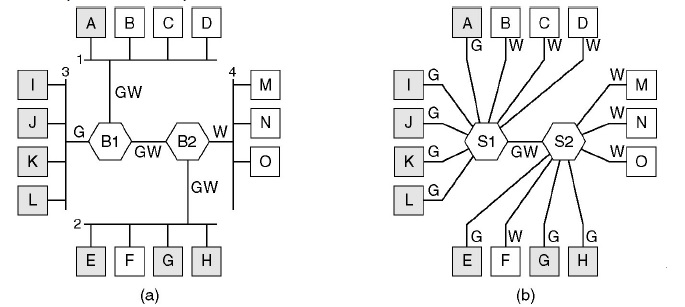

(a) Cuatro LAN físicas organizadas por
dos puentes en dos VLAN, gris y blanca.
(b) Las mismas 15 máquinas organizadas
en VLAN por conmutadores LAN (switches)
Asignación de VLAN
-
Cada puerto es asignado a una VLAN
-
Cada dirección MAC es asignada a una VLAN
-
Cada protocolo de capa 3, dirección IP o subred es
asignada a una VLAN
El estándar IEEE 802.1Q

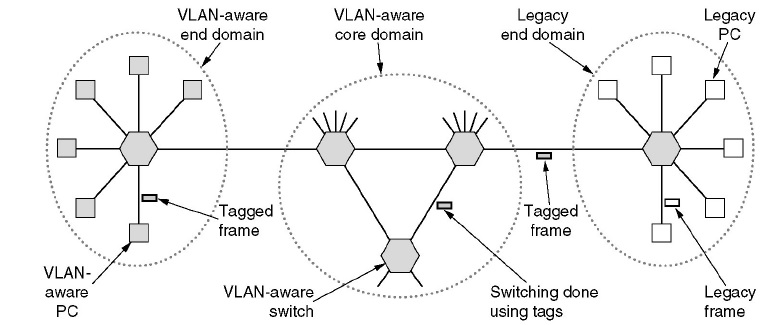

Conmutadores con conocimientos de 802.1q Los símbolos
sombreados son conocen acerca de VLAN; los vacíos no.
-

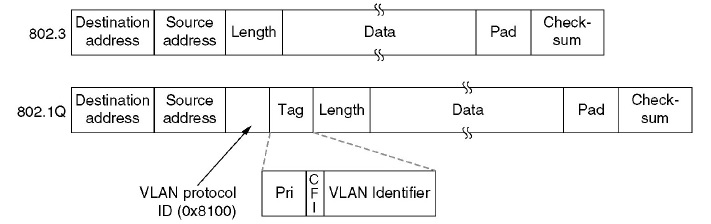

La trama 802.3 y nuevo formato 802.1Q
-
Pri 3 bits: para priorizar tráfico. Tiempo real
duro, suave e independiente del tiempo.
-
CFI 1 bit: indica que viaja una trama 802.5
-
Identificador de VLAN: 12 bits
VLAN TRUNKING PROTOCOL
La configuración de la VLAN en una red
de entorno pequeño puede ser fácilmente administrable,
mientras que en entornos grandes de administración puede
resultar muy engorrosa y complicada debido a que se tienen
que configurar todas las VLAN en todos los switches y
puede ser fácil que alguna VLAN no se configure en algunos
de los switches, sobre todo en el diseño de VLAN de
extremo a extremo. En el caso de una red con tamaño
considerable es importante mantener la consistencia en las
VLAN que se han creado, para esto resulta muy recomendable
disponer de algún mecanismo que permita tener todos los
switches sincronizados en cuanto a las VLAN de una red.
VTP (VLAN TRUNKING PROTOCOL) proporciona
un medio sencillo de mantener una configuración de VLAN
coherente a través de toda la red conmutada. VTP permite
soluciones de red conmutada fácilmente escalable a otras
dimensiones, reduciendo la necesidad de configuración
manual de la red. Es un protocolo de Cisco de capa 2 que
permite intercambiar información sobre la VLAN entre trunk
de forma que los switches de la red tengan la base de
datos de VLAN sincronizadas en todo momento desde un punto
central de la red.
En el caso de no utilizar switches Cisco o de querer
interconectar switches Cisco con otro de distinto
fabricante no se podría utilizar VTP debiendo utilizar
algún protocolo abierto como GVRP (GRAP VLAN Registration
Protocol). GARP y GVRP están definidos en los estándares
IEE 802.1D y 802.1Q (cláusula 11) respectivamente y tienen
funcionalidades muy similares al VTP pero como protocolos
abiertos.
VTP en protocolo de mensajería de capa 2
que mantiene la misma relación de la configuración de VLAN
a través de un dominio de administración común,
gestionando las adiciones, supresiones y cambios de nombre
de las VLAN a través de las redes.
Existen varias versiones de VTP en el caso particular de
nuestro enfoque no es fundamental especificar las
diferencias entre ellas.
Dominios de VTP
VTP utiliza dominios para agrupar a los
switches que comparten la misma información de VLAN.
Varios switches interconectados comparten un mismo entorno
de VTP y cada switch se configura para residir en ese
determinado dominio VTP.
Dentro de un dominio VTP se intercambia la siguiente
información gracias a los anuncios de VTP:
-
Nombre del dominio
-
Versión de VTP Lista de VLAN
-
Parámetros específicos de cada VLAN
Modos de VTP
Los switches dentro del mismo dominio VTP pueden
funcionar de tres formas diferentes:
Modo servidor: los servidores son los encargados de
crear y mantener la información de todas las VLAN en la
red y son los encargados de pasar esta información al
resto de switches. Por defecto los switches Cisco están en
modo servidor.
Modo cliente: los switches en modo
cliente no pueden hacer ninguna modificación en las VLAN y
mantienen la información de VLAN gracias a los mensajes
que son enviados desde los switches servidores.
Modo transparente: los switches en modo
transparente no participan en el proceso de VTP pero
reenvían los mensajes de VTP de forma diferente
dependiendo de la versión de VTP. Si es VTP versión 1 solo
se reenvían los mensajes de VTP que tengan la versión 1 y
que correspondan al mismo nombre de dominio. En VTP
versión 2 sin embargo los switches transparentes son
capaces de renviar los mensajes de VTP aunque no
correspondan ni a la versión que tiene el switch
configurado ni al dominio en el que esté incluido este
switch en modo transparente.
Anuncios de VTP
Los switches que utilizan VTP versión 1 y 2 anuncian las
VLAN (solo desde la 1 hasta la 1005), números de versión y
parámetros de cada VLAN por los trunk para notificar esta
información al resto de los switches del dominio mediante
mensajes de multicast. La versión 3 de VTP permite la
utilización de VLAN en el rango de 1 a 4095, lo que haría
al VTP compatible con el estándar 802.1Q.
Es importante comentar que el número de
revisión de configuración empieza siempre en 0 y que cada
vez que se produce un cambio el número de versión de
configuración se incrementa en 1 y el mensaje con número
de versión de configuración más alto se considera el
último y por tanto el que hay que sincronizar. También es
importante saber que por defecto los anuncios de VTP se
transmiten en texto plano y sin contraseña, es decir, sin
crifrado, por lo que no se realiza un intercambio de
información seguro.
Dicho esto, surge un problema bastante
serio. Teniendo en cuenta que los switches Cisco por
defecto están en modo servidor y que los clientres VTP
almacena la información que tenga el número de revisión de
configuración más alto, es posible que se utilice un
switch incorporado de algún otro sitio donde su número de
revisión de configuración sea mas alto. Al estar este
último por efecto en modo servidor, existe la posibilidad
de que el nuevo switch incorporado en la red sobreescriba
la configuración de todos los switches de la red borrando
y/o creando VLAN y por tanto modificando la configuración
y dando lugar a fallos en la red. Por supuesto si ese
switch se introdujera en modo cliente y tuviera un número
de revisión más alto que el servidor, ignoraría las
actualizaciones y esto significaría que el switch no
actualizaría su configuración.
Es sumamente importante que antes
incorporar un switch nuevo en la red asegurarse de que el
número de revisión de la configuración se establece a 0,
pero forma indirecta con cualquier de estas dos formas:
Cambiando el modo del switch a
transparente y posteriormente otra vez a servidor.
Cambiando el nombre del dominio de VTP a uno cualquiera
que no utilice y volviendo luego a configurar el domino de
VTP correcto.
Una vez asumidas estas preocupaciones se
podrá proceder a instalar el nuevo switch.
Los anuncios de VTP se generan de tres formas diferentes:
Summary Advertisements: estos anuncios
se generan por el servidor cada 300 segundos o cada vez
que se ha realizado un cambio en la base de datos de VLAN.
Subsets Advertisements: estos anuncios se crean cada vez
que se genera un cambio en alguna VLAN.
Advestisement Request for Clients: este tipo de anuncios
se envían cada vez que un cliente necesita que se
actualice la configuración, por ejemplo después del reset
de un equipo.
Los switches que operan en modo servidor
no necesitan que se les pase la configuración después de
un reset ya que guardan la información de VTP y de las
VLAN en el archivo vlan.dat en la Flash, con lo que los
reset no implican pérdida alguna de la información.
En esta actividad, se practica la configuración del VTP.

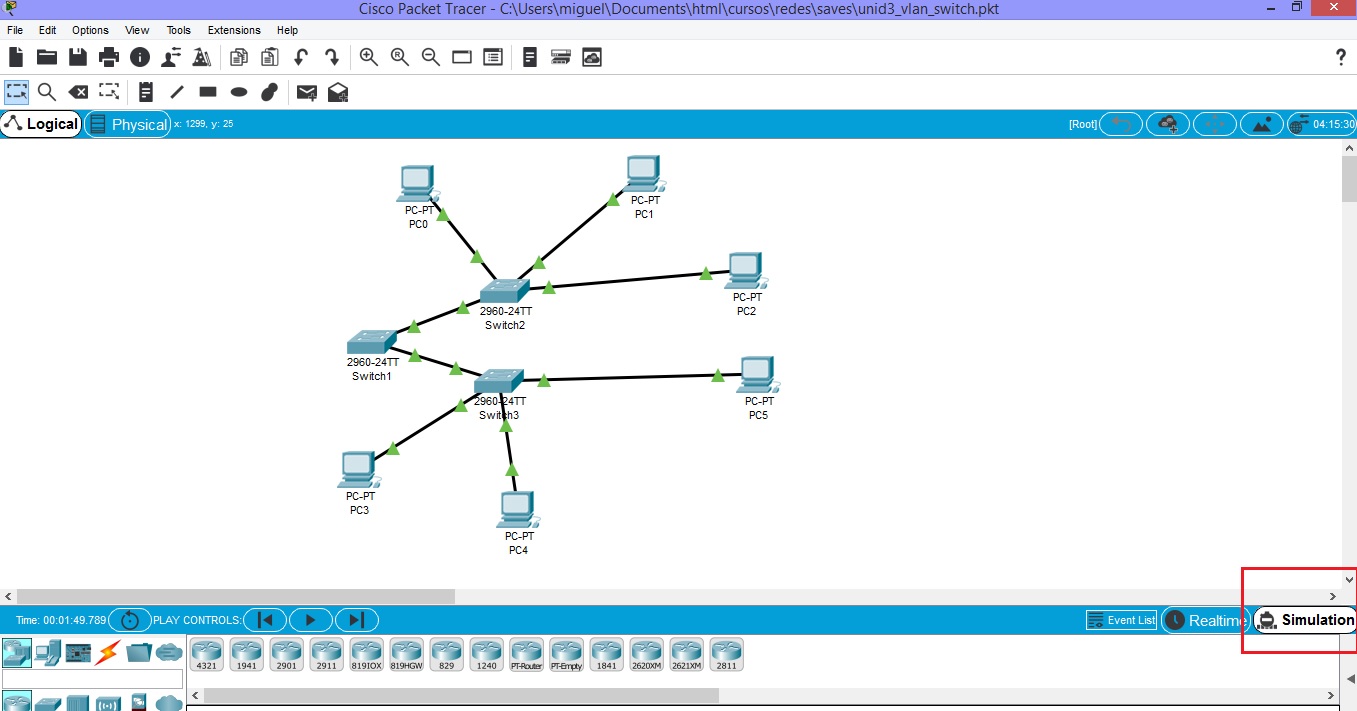

Cuando Packet Tracer se abre por primera vez, los switches
ya contienen una configuración parcial.

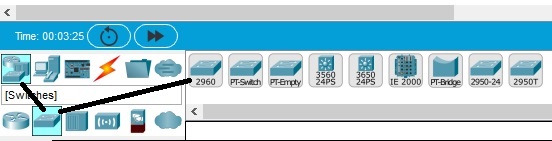

Iniciamos con selecionar el switch 2960

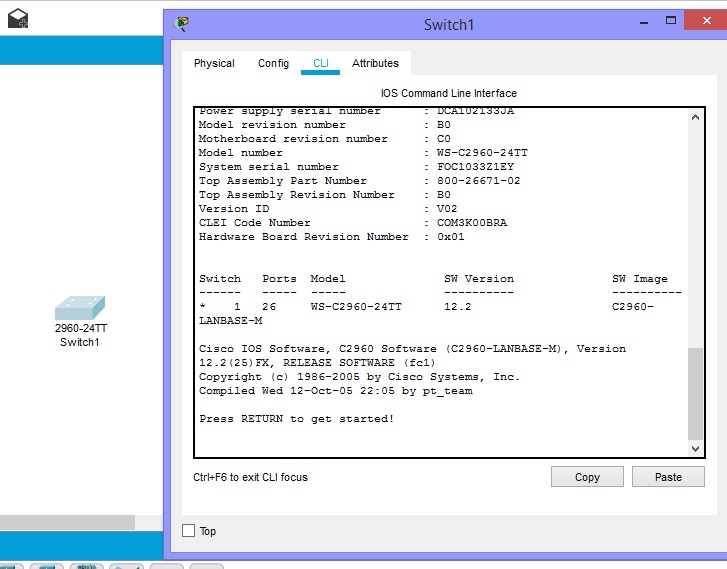

Seleccionamos el switch y abrimos la interface CLI:

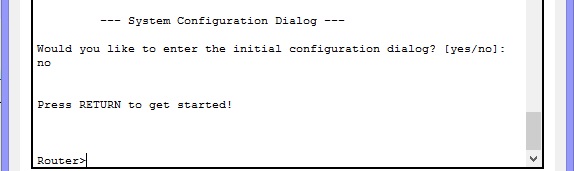

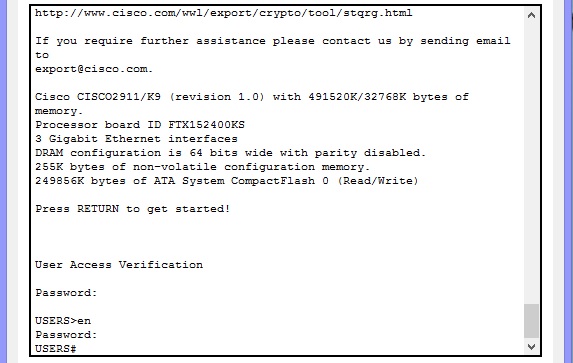

Presionamos ENTER a lo que nos lleva a la interface del
SWITCH
Tarea 1: Investigar la
configuración actual
Paso 1. Verifique la configuración
en ejecución actual de los switches.paraello recordemos
lo siguiente (comandos del switch)
Configuración inicial:

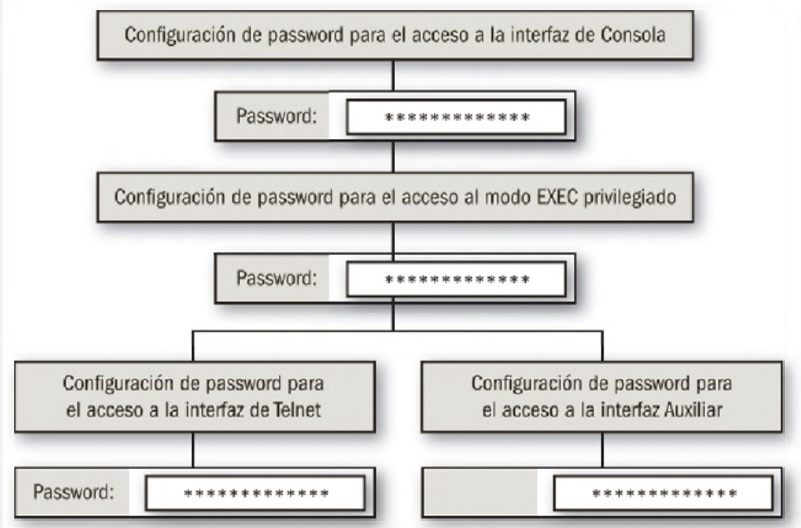

Acceso a modos de configuración

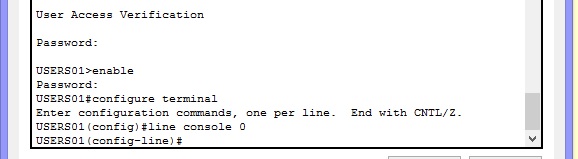

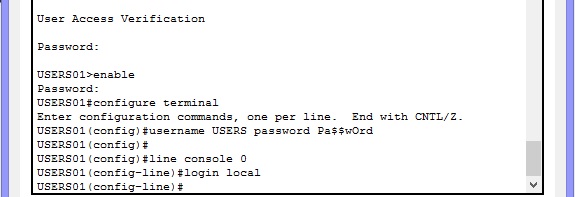

Para ir al modo EXEC Usuario:

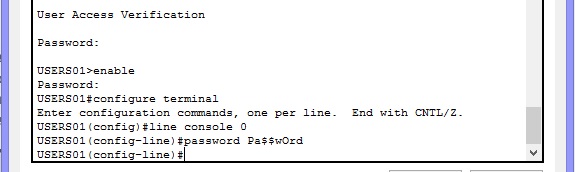

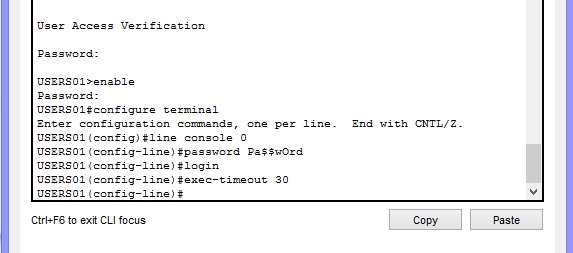

Conectarse al Switch por consola y en el hyperterminal
introducir la contraseña inicial
esta contraseña se define en contraseña de consola
S1>

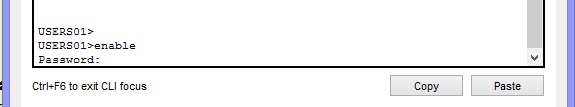

Para ir al modo EXEC privilegiado:
introducir "enable" y la contraseña para este modo
(Este es un modo de visualización)
La contraseña de este modo se define en contraseña
secret
S1>enable
S1#
Para ir al modo Configuración Global:
introducir "configure terminal" en el modo EXEC
privilegiado (Este es un modo de configuración)
S1#configure terminal
S1(config)#

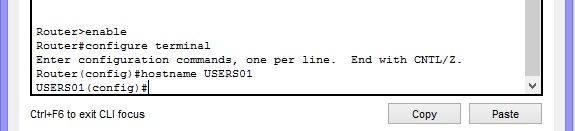

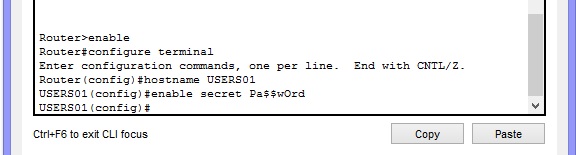

Configurar el nombre de host del switch
(El comando es "hostname" seguido de un espacio y el
nombre que en este caso ponemos S1)
>enable
S1#configure terminal
S1(config)#hostname S1
Se ha asignado el nombre de S1 al Switch
ejecutamos exit para regresar al modo excec

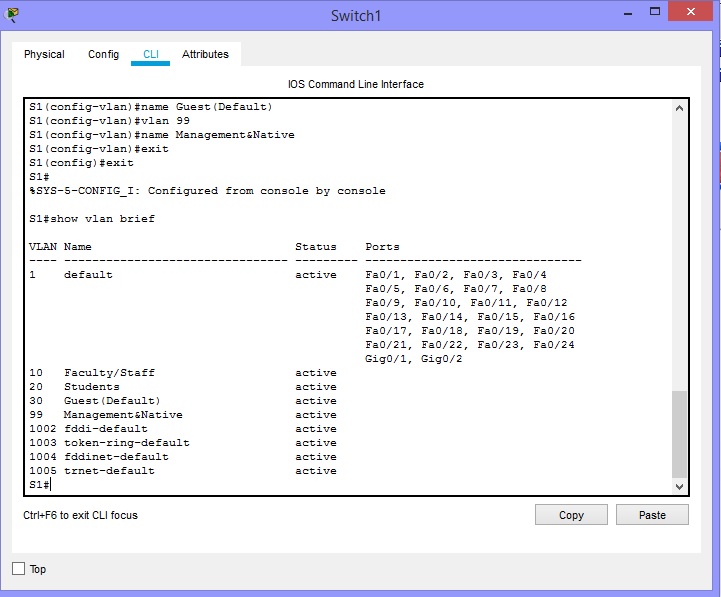

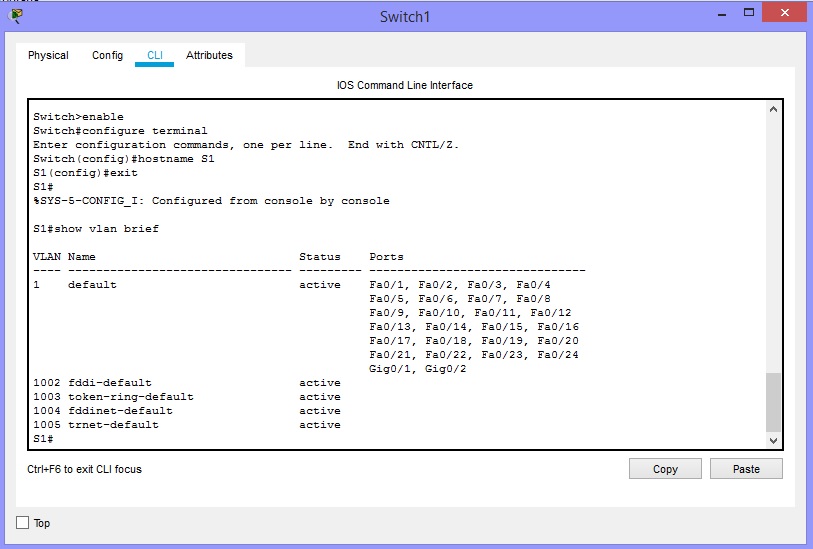

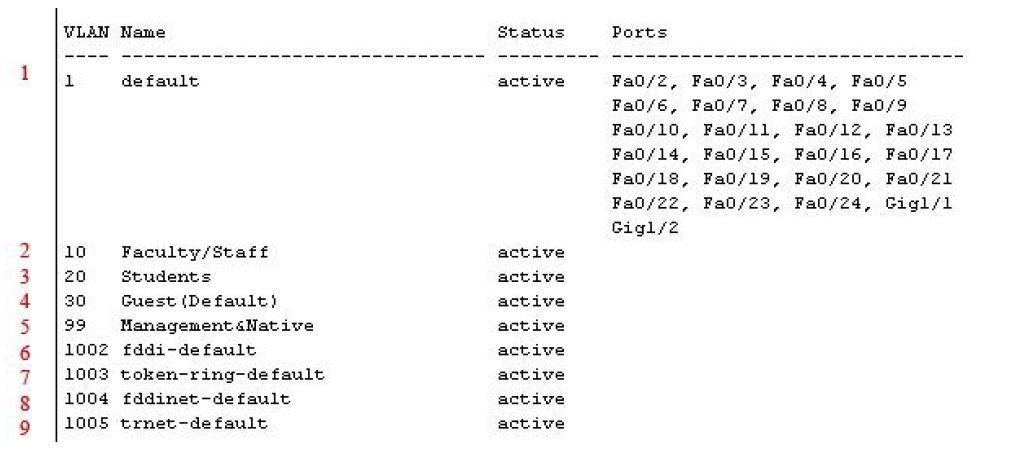

Paso 2. Muestre las VLAN
actuales de cada switch

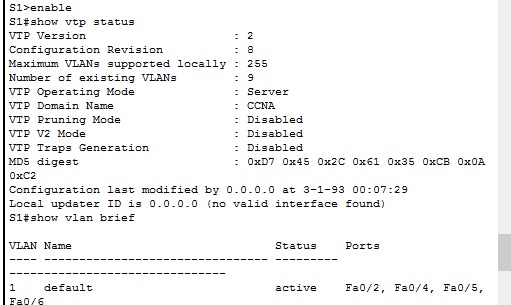

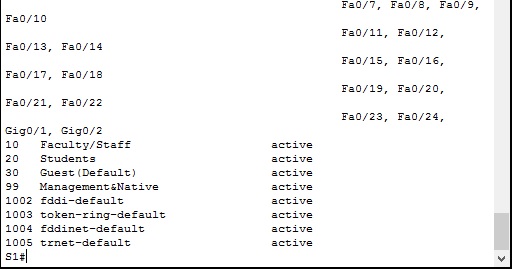

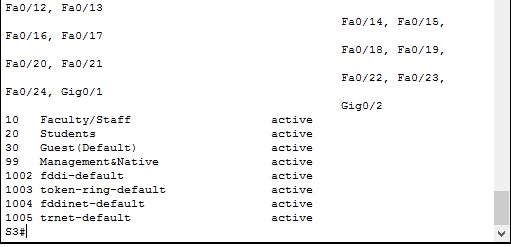

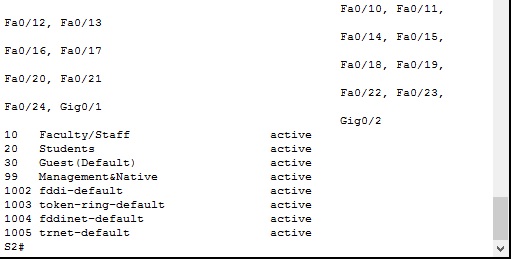

S1#show vlan brief
Guardar el contenido del archivo de configuración en
ejecución en la RAM no volátil (NVRAM), se ejecuta el
comando "copy running-config startup-config". (debemos
estar en el modo exec.)
S1#copy running-config startup-config
¿Hay alguna VLAN presente?
Si (1, 1002, 1003, 1004,
1005) estan presentes en S1, el alumno debera verificar
que esten en los otros Switch quese configuraran a
continuacion.
Las VLAN, ¿las crea el usuario o son VLAN por defecto?
Son creadas por defecto (en otras palabras significa que
ya estan preparadas de antemano en la estructura del
sistema), y estan activas.

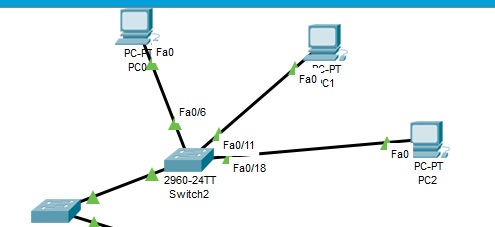

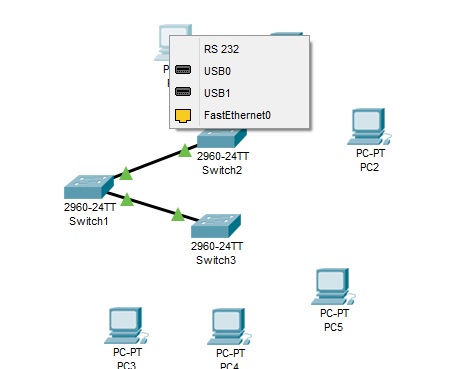

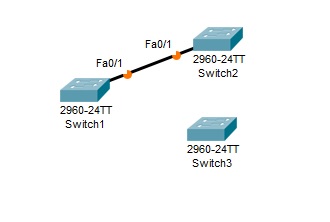

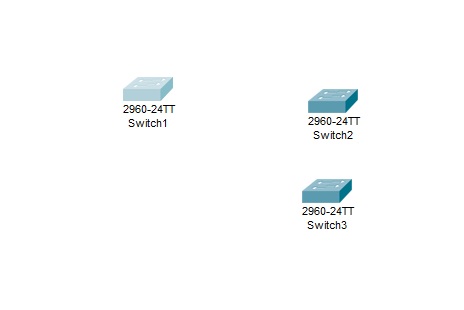

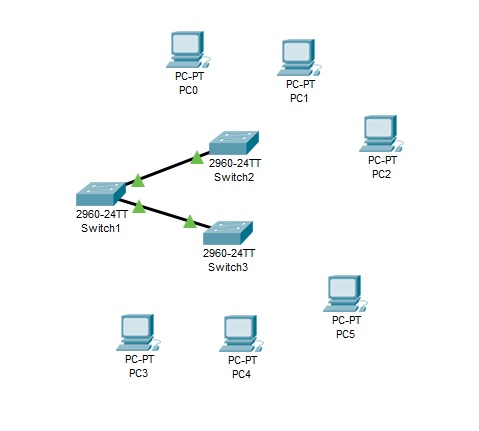

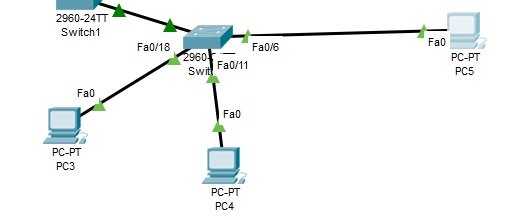

Agregamos otros 2 Switch y cambiemos los nombres a S2 y
S3. (esta tarea la realizara cada alumno)
Tarea 2: Configurar el S1 como
servidor VTP
Paso 1. Configure el comando del
modo VTP.
El S1 es el servidor para el VTP. Establezca el S1 en
modo servidor.

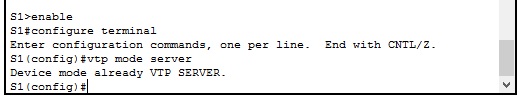

S1>enable
S1#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S1(config)#vtp mode server
Device mode already VTP SERVER.
S1(config)#
Observe que el switch ya está establecido para el modo
servidor por defecto. Sin embargo, es importante que usted
configure este comando de manera explícita para asegurarse
que el switch esté en modo servidor.
Paso 2. Configure el nombre del
dominio VTP.
Configure el S1 con CCNA como nombre de dominio VTP.
Recuerde que los nombres de dominio VTP distinguen
mayúsculas de minúsculas.
S1(config)#vtp domain CCNA
Changing VTP domain name from NULL to CCNA
S1(config)#
Observe que el switch ya está establecido para el modo
servidor por defecto. Sin embargo, es importante que usted
configure este comando de manera explícita para asegurarse
que el switch esté en modo servidor.
Configure el nombre del dominio VTP.
Configure el S1 con CCNA como nombre de dominio VTP.
Recuerde que los nombres de dominio VTP distinguen
mayúsculas de minúsculas.
S1(config)#vtp domain CCNA
Changing VTP domain name from NULL to CCNA
S1(config)#
Paso 3. Configure la contraseña de
dominio VTP.
Configure el S1 con cisco como contraseña de dominio VTP.
Recuerde que las contraseñas de dominio VTP distinguen
mayúsculas de minúsculas.
S1(config)#vtp password cisco
Setting device VLAN database password to cisco
S1(config)#
Paso 4. Confirme los cambios de
configuración.

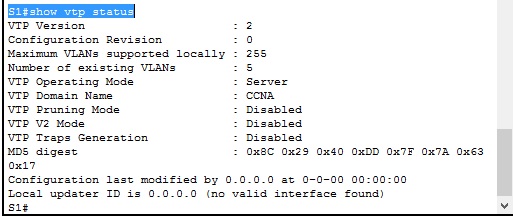

Utilice el comando show vtp status del S1 para confirmar
que el modo y el dominio VTP se configuraron
correctamente.
S1#show vtp status
VTP Operating Mode : Server
VTP Domain Name : CCNA
Para verificar la contraseña VTP, utilice el
comando show vtp password.
S1#show vtp password
Tarea 3: Configurar S2 y S3 como
clientes VTP
Paso 1. Configure el comando del
modo VTP.
El S2 y el S3 son clientes VTP. Establezca estos dos
switches en modo cliente.
Paso 2. Configure el nombre del
dominio VTP.
Antes de que S2 y S3 acepten las publicaciones VTP desde
S1, deben pertenecer al mismo dominio VTP. Configure S2 y
S3 con CCNA como nombre del dominio VTP. Recuerde que los
nombres de dominio VTP distinguen mayúsculas de
minúsculas.
S3#enable
S3#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S3(config)#vtp mode client
Setting device to VTP CLIENT mode.
S3(config)#vtp domain CCNA
Changing VTP domain name from NULL to CCNA
S3(config)#exit
S3#
%SYS-5-CONFIG_I: Configured from console by console
S3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
S3#
vtp mode client
S2>enable
S2#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S2(config)#vtp mode client
Setting device to VTP CLIENT mode.
S2(config)#vtp domain CCNA
Changing VTP domain name from NULL to CCNA
S2(config)#exit
S2#
%SYS-5-CONFIG_I: Configured from console by console
S2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
S2#
Paso 3. Configure la contraseña de
dominio VTP.
Además, S2 y S3 deben utilizar la misma
contraseña antes de que puedan aceptar las publicaciones
VTP del servidor VTP. Configure S2 y S3 con cisco como
contraseña del dominio VTP. Recuerde que las contraseñas
de dominio VTP distinguen mayúsculas de minúsculas.
S3>enable
S3#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S3(config)#vtp password cisco
Setting device VLAN database password to cisco
S3(config)#exit
S3#
%SYS-5-CONFIG_I: Configured from console by console
S3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
S3#
S2>enable
S2#configure terminal
Enter configuration commands, one per line. End with
CNTL/Z.
S2(config)#vtp password cisco
Setting device VLAN database password to cisco
S2(config)#exit
S2#
%SYS-5-CONFIG_I: Configured from console by console
S2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
S2#
Paso 4. Confirme los cambios de
configuración.
Utilice el comando show vtp status de
cada switch para confirmar que el modo y el dominio VTP se
configuraron correctamente. Aquí se muestra el resultado
para el S3.
S3#show vtp status
VTP
Version
: 2
Configuration
Revision
: 0
Maximum VLANs supported locally : 255
Number of existing
VLANs
: 5
VTP Operating
Mode
: Client
VTP Domain
Name
: CCNA
VTP Pruning
Mode
: Disabled
VTP V2
Mode
: Disabled
VTP Traps
Generation
: Disabled
MD5
digest
: 0x8C 0x29 0x40 0xDD 0x7F 0x7A 0x63 0x17
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
S3#
S2>enable
S2#show vtp status
VTP
Version
: 2
Configuration
Revision
: 0
Maximum VLANs supported locally : 255
Number of existing
VLANs
: 5
VTP Operating
Mode
: Client
VTP Domain
Name
: CCNA
VTP Pruning
Mode
: Disabled
VTP V2
Mode
: Disabled
VTP Traps
Generation
: Disabled
MD5
digest
: 0x8C 0x29 0x40 0xDD 0x7F 0x7A 0x63 0x17
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
S2#
S1>show vtp status
VTP
Version
: 2
Configuration
Revision
: 0
Maximum VLANs supported locally : 255
Number of existing
VLANs
: 5
VTP Operating
Mode
: Server
VTP Domain
Name
: CCNA
VTP Pruning
Mode
: Disabled
VTP V2
Mode
: Disabled
VTP Traps
Generation
: Disabled
MD5
digest
: 0x8C 0x29 0x40 0xDD 0x7F 0x7A 0x63 0x17
Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00
Local updater ID is 0.0.0.0 (no valid interface found)
S1>
Oberve que el número de revisión de configuración es 0
en los tres switches. ¿Por qué? Cada vez que se agrega,
modifica o elimina una VLAN, el número de revisión de
configuración aumenta. Es cero porque las VLAN todavía no
se han creado/configurado.
Para verificar la contraseña VTP, utilice el comando
show vtp password.
S1>enable
S1#show vtp password
VTP Password: cisco
S1#
S2>enable
S2#show vtp password
VTP Password: cisco
S2#
S3>enable
S3#show vtp password
VTP Password: cisco
S3#
Tarea 4: Configurar las VLAN en S1
Se pueden crear VLAN en el servidor VTP y distribuirlas
a los demás switches del dominio VTP. En esta tarea, usted
crea 4 VLAN nuevas en el servidor VTP del S1. Estas VLAN
se distribuyen al S2 y al S3 por medio del VTP.

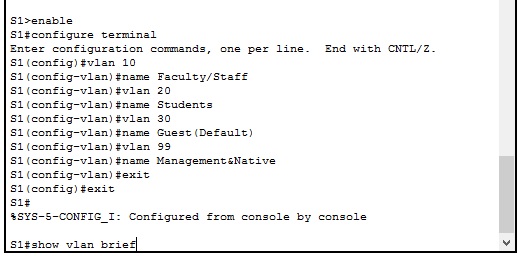

Paso 1. Cree las VLAN.
Los nombres de las VLAN distinguen mayúsculas de
minúsculas
VLAN 10 named Faculty/Staff
VLAN 20 named Students
VLAN 30 named Guest(Default)
VLAN 99 named Management&Native
S1(config)#vlan 10
S1(config-vlan)#name Faculty/Staff
S1(config-vlan)#vlan 20
S1(config-vlan)#name Students
S1(config-vlan)#vlan 30
S1(config-vlan)#name Guest(Default)
S1(config-vlan)#vlan 99
S1(config-vlan)#name Management&Native
Verifique las VLAN.
Utilice el comando show vlan brief para verificar las
VLAN y sus nombres.
Si usted ingresa el mismo comando en S2 y S3, observa
que las VLAN no se encuentran en su base de datos VLAN.
¿Por qué no?
Los switchs S2 y S3 todavía no
están configurados para tener comunicaciones
Tarea 5: Configurar los enlaces
troncales en S1, S2 y S3
Utilice el comando switchport mode trunk para establecer
el modo de enlace troncal para cada uno de los enlaces
troncales. Utilice el comando switchport trunk native vlan
99 para establecer la VLAN 99 como la VLAN nativa.

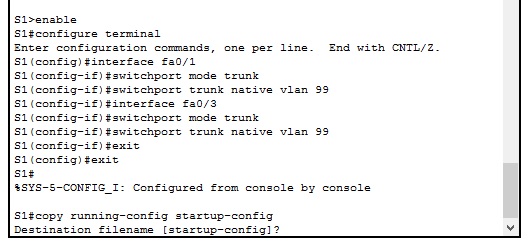

Paso 1. Configure FastEthernet 0/1
y FastEthernet 0/3 en el S1 para el enlace troncal.
Ingrese los comandos apropiados para configurar el
enlace troncal y establecer la VLAN 99 como VLAN nativa.
S1(config)#interface fa0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#interface fa0/3
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#
Repetir el proceso para S2 y S3, en S2 usando fa0/1, y
en S3 fa0/3
Una vez configurado, el Protocolo de enlaces troncales
dinámicos (DTP) muestra los enlaces troncales.

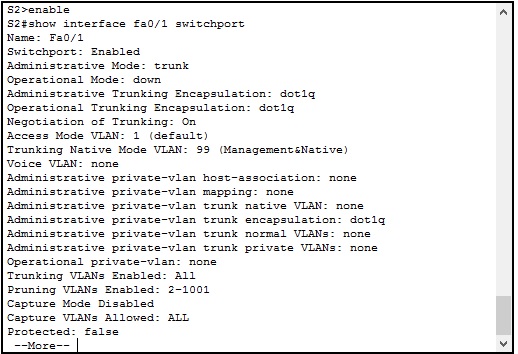

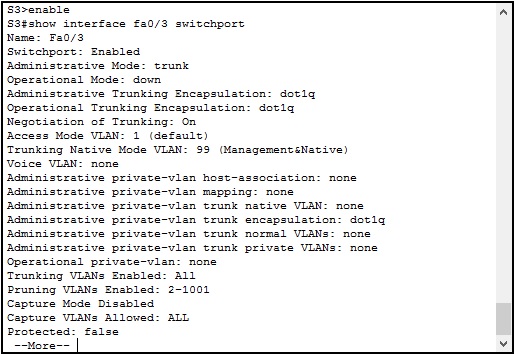

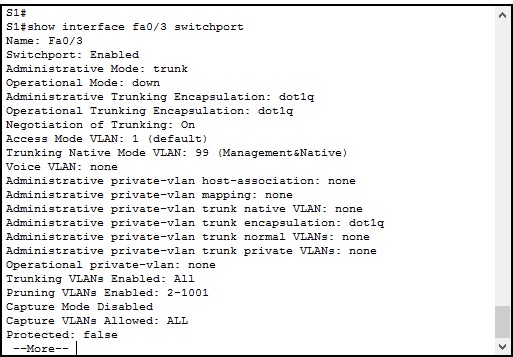

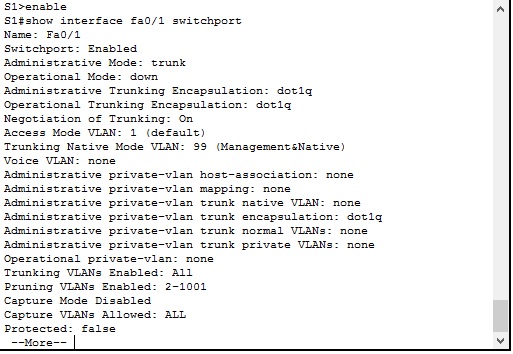

Puede verificar que el S2 y el S3 se estén enlazando al
ingresar el comando show interface fa0/1 switchport en S2
y el comando show interface fa0/3 switchport en S3.
Para S1
Para S2
Para S3

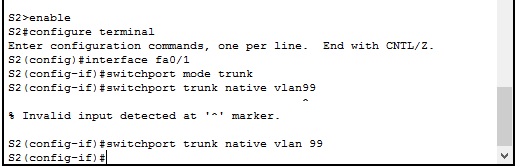

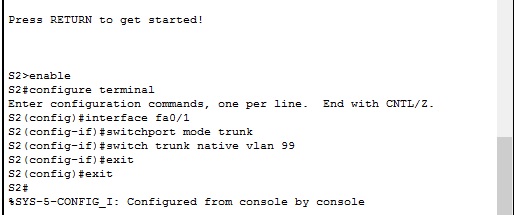

Paso 2. Configure Fast Ehternet
0/1 en el S2 para el enlace troncal.
Ingrese los comandos apropiados para configurar el
enlace troncal y establecer la VLAN 99 como VLAN nativa.
S2(config)#interface fa0/1
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 99

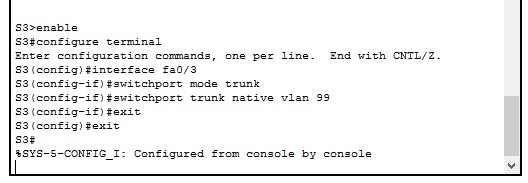

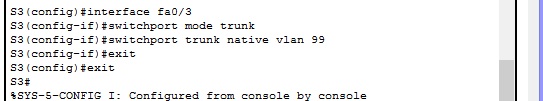

Paso 3. Configure Fast Ethernet
0/3 en el S3 para el enlace troncal.
Ingrese los comandos apropiados para configurar el
enlace troncal y establecer la VLAN 99 como VLAN nativa.
S3(config)#interface fa0/3
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 99

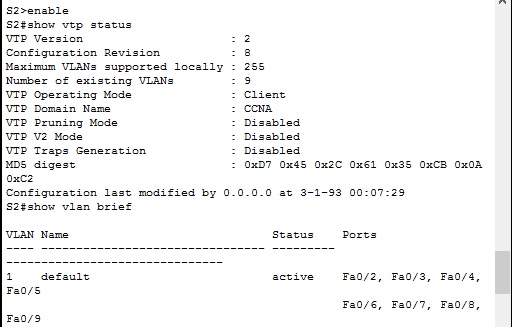

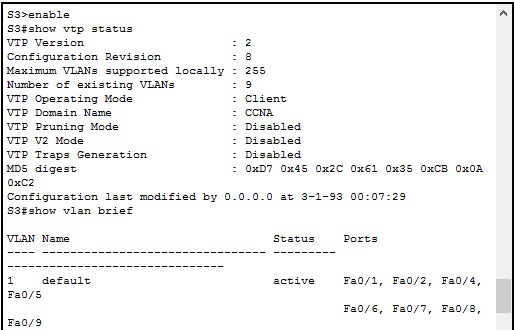

Mediante los comandos show vtp status y show vlan brief
, verifique lo siguiente.
En S2 y S3 se deben de mostrar VTP Operating mode :
como Client, y el S1 como Server
Nota: Las notificaciones VTP se saturan en todo el
dominio de administración cada cinco minutos o cada vez
que ocurre un cambio en las configuraciones de VLAN. Para
acelerar este proceso, puede alternar entre el modo de
tiempo real y el modo de simulación hasta la próxima
vuelta de actualizaciones. Sin embargo, es posible que
deba hacerlo varias veces, ya que esto sólo adelanta el
reloj de Packet Tracer 10 segundos cada vez. De forma
alternativa, se puede cambiar uno de los switches clientes
al modo transparente y luego regresar al modo cliente.
¿Cuál es el número de revisión de la
configuración? 8
9 10
¿Por qué el número de revisión de la configuración es
mayor que la cantidad de VLAN que usted creó?
El número de revisión aumenta cada vez que se
crea/modifica/elimina una vlan
¿Cuál es el número actual de las VLAN existentes? 9
¿Por qué existen más VLAN que las cuatro que usted creó?
9 5 vlan por defecto y 4 creadas por mi
Tarea 7: Asignar las VLAN a los
puertos
Utilice el comando switchport mode access para
establecer el modo de acceso para los enlaces de acceso.
Utilice el comandoswitchport access vlan vlan-id para
asignar una VLAN a un puerto de acceso.

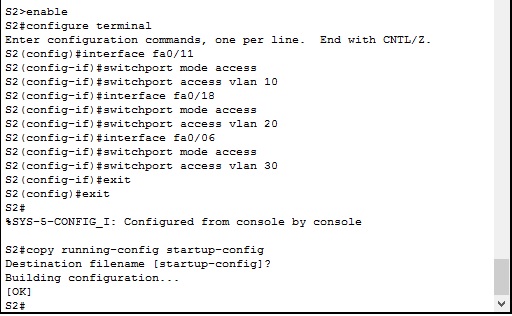

Paso 1. Asigne VLAN a los puertos de S2.
Fa0/11 en VLAN 10
Fa0/18 en VLAN 20
Fa0/6 en VLAN 30

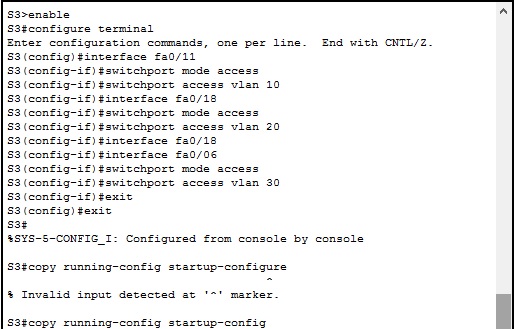

Paso 2. Asigne VLAN a los puertos
de S3.
Fa0/11 en VLAN 10
Fa0/18 en VLAN 20
Fa0/6 en VLAN 30
Tarea 8: Verificar la
implementación de la VLAN y probar la conectividad

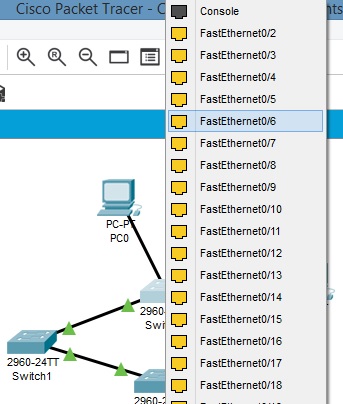

Paso 1. Verifique la configuración de la VLAN y la
asignación de puertos, para esto hay que conectar 6 pc a
los switchs S2 y S3 a los puertos vlan creados f0/06,
f0/11 y f0/18.
Paso 2. Pruebe la conectividad
entre las PC.
Los pings entre las PC de la misma VLAN deben tener éxito,
mientras que los pings entre PC de diferentes VLAN deben
fallar.
configuremos los IP para cada PC usando la siguiente
secuencia:
PC0 ip 200.34.83.1 netmask 255.255.255.0
PC1 ip 200.34.83.2 netmask 255.255.255.0
PC2 ip 200.34.83.3 netmask 255.255.255.0
PC3 ip 200.34.83.4 netmask 255.255.255.0
PC4 ip 200.34.83.5 netmask 255.255.255.0
PC5 ip 200.34.83.6 netmask 255.255.255.0

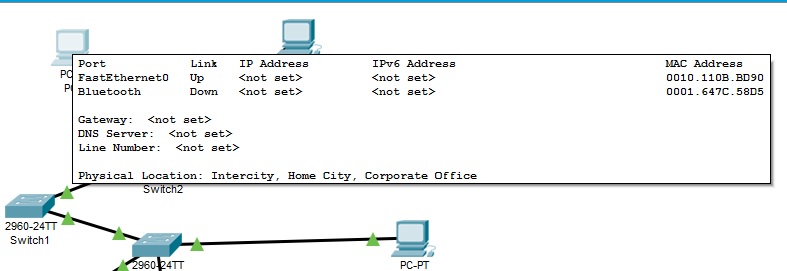

Podemos ver que no existe valor para el ip (IP
Addess) not set

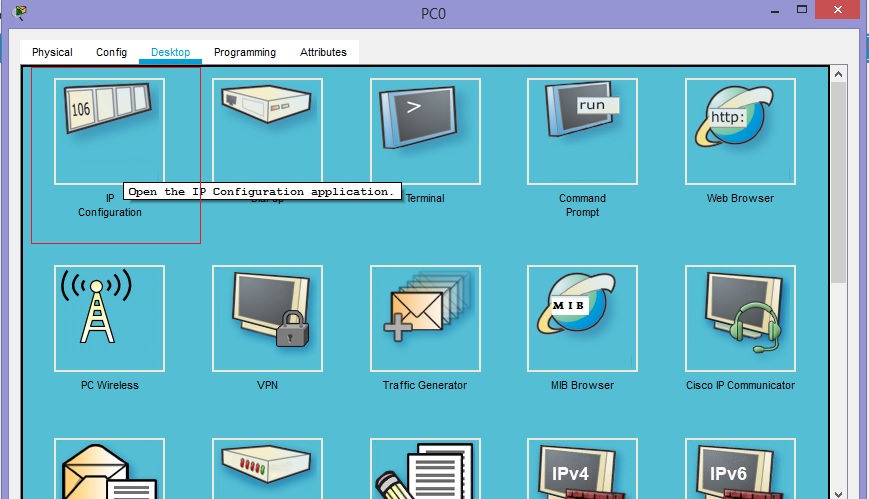

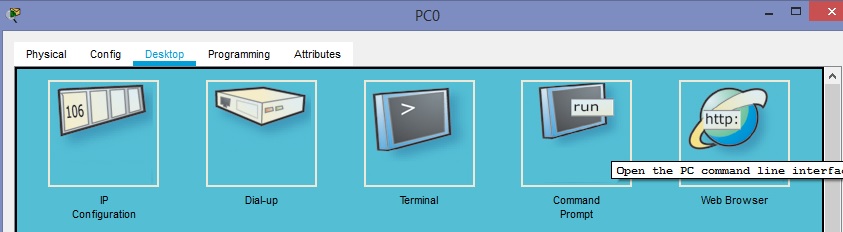

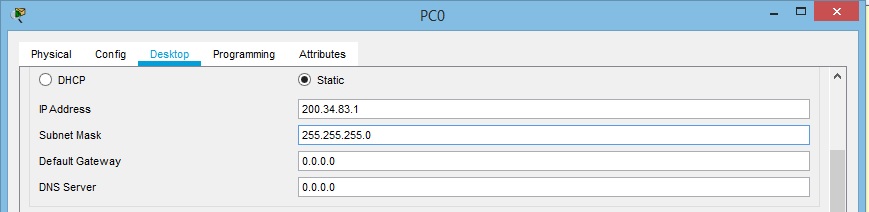

Ahora configuramos el IP, clic izquierdo en el PC0,
seleccione Desktop donde mostrara lo siguiente y
seleccionamos IP Configuration como se ve en la imagen.
A lo que nos llevara a:

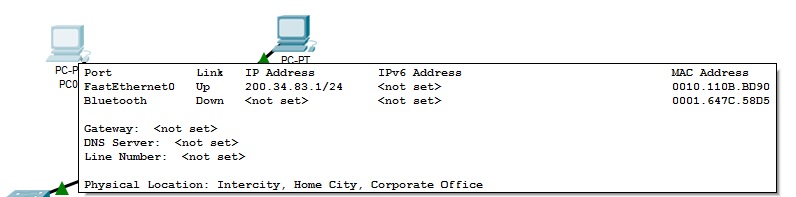

Ahora de nuevo revisamos la configuración del PC0
realizamos lo mismo para cada pc, con la secuencia
indicada arriba.
ya tenemos configurada la red, ahora realizaremos
pruebas de conectividad recordemos que estamos usando VLAN
(Virtual Local Area Network), y que las VLAN solo se
pueden comunicar entre si, pero no a loas otras VLAN por
motivos de seguridad, para realizar esta prueba usemos un
herramienta que esta incluida en el programa de simulación
que se llama Simulation, que esta en la parte inferior
derecha del programa, lo que realiza es crear pruebas de
comunicacion esntre los diferentes elementos de la red.
Aquí veras un video donde se realiza la simulación
considera que se envian sobres simulando datos que
salen de dispositivos hacia otros dispositivos recuerda la
configuración que se creo y las limitantes que se
establecieron entre las VLAN
Configuración de routers
Desarrollaremos la configuración intermedia del router a
través de comandos desde el IOS. Para ello, comenzaremos
asignando niveles de control de acceso mediante passwords,
veremos la forma de respaldar información en la NVRAM del
equipo y conoceremos las técnicas empleadas por los
expertos para la recuperación del sistema ante la pérdida
de contraseñas.
Comandos de configuración intermedia
Como se ha venido mencionando en el capítulo anterior,
existe una gran variedad de comandos que tienen a bien
emplearse en la conocida interfaz del IOS de los equipos
CISCO. Hasta ahora, hemos conocido comandos como: enable,
disable (modos de acceso EXEC), configure terminal (acceso
al modo de configuración global), show, dock set,
etcétera. En esta ocasión tendremos la oportunidad de
operar con otro conjunto de comandos, esta vez enfocados
en la configuración de protección (control de acceso),
autenticación de usuarios, respaldo de información
(recuperación) y manejo de interfaces de conexión.
Hoy en día, es cada vez más común encontrarnos con
sistemas que suelen solicitar una clave de acceso a una
sesión de trabajo. Definitivamente, los routers no son la
excepción, y es que con ello se garantiza la integridad de
los datos contenidos y la configuración previamente

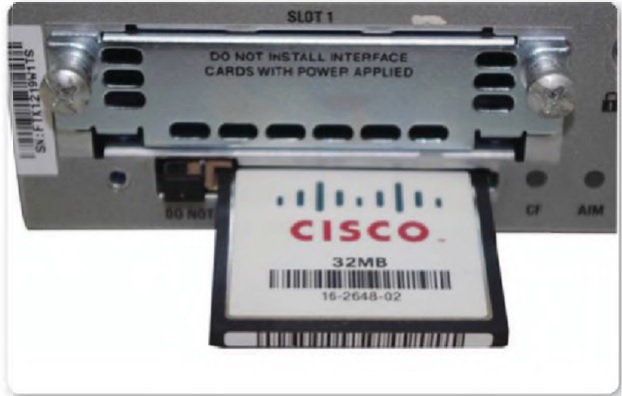

realizada (toda ella almacenada en el IOS residente en la
memoria flash del router).
Control de acceso al equipo CISCO
La administración de equipos de red se realiza mediante
lo que conocemos como líneas del dispositivo. Por lo
general, contamos con la linea CTY (Consola), VTY (Telnet)
y AUX (Auxiliar). Estas líneas serán descritas y
configuradas más adelante.
Consideremos que antes de iniciar con la configuración
de control de acceso a los routers CISCO, vamos a conocer
la forma en la que debe asignarse tanto un nombre como una
contraseña válidos para su protección (configuración
empleada para switchs y routers).
La asignación de un nombre al equipo se hace con el
propósito de identificar tanto el número de equipos
conectados a una topología de red. como el área a la que
pertenecen (país o sucursal).
Un identificador válido es, por ejemplo:
JAP0N01, USERS, SUCURSAL01, MéXICO, Contoso, Argentina3,
etcétera.
La técnica anterior es a menudo empleada por muchas
empresas para identificar los dispositivos de su red
corporativa.
Antes de comenzar a asignar nombre a los equipos, debemos
considerar siempre lo siguiente:
• El IOS es capaz de aceptar comandos escritos con
mayúsculas o minúsculas (sistema Key sensitive).
• El identificador debe ser corto (por lo tanto capaz de
hacer referencia al nombre de una sucursal o país), pues
el sistema no acepta más de 39 caracteres.
• Para la asignación o cambio de nombre al equipo, debemos
situarnos en el modo de configuración global.
Los datos que se transmiten en
una red pueden circular en tres modos: modo
Simplex, modo Half dúplex y
modo Full dúplex. Este último es regularmente
el más empleado en la actualidad, pues ofrece la
transmisión bidireccional de información de manera
simultánea. Los routers CISCO permiten la elección
entre Half dúplex y Full dúplex.
Es importante tener en cuenta que la
forma de asignar un nombre de identificación al
dispositivo de red CISCO no es cosa del otro mundo, por lo
tanto no nos tomará tiempo ni esfuerzos excesivos.
En forma general, lograremos completar esta tarea mediante
el uso del comando hostname, para ello también será
necesario contar con el nombre que deseamos asignar al
dispositivo; luego de esto, la identificación estará
completa.
Seguridad básica en el router.
En la actualidad, cada vez es más común encontrarnos con
sistemas vulnerables a ataques informáticos. Y desde luego
que las redes no son la excepción. Por ello es importante
contar con ciertas medidas de seguridad, las cuales
cumplan con el objetivo de garantizar la integridad de
todos nuestros datos (en este libro, nos enfocaremos
solamente en el control de acceso).
Los routers, a menudo, pueden ser susceptibles al robo de
identidad, por tal razón, actualmente se hace uso
extensivo de la configuración de contraseñas seguras. Para
que una clave de acceso sea segura debemos considerar
algunos aspectos fundamentales como la longitud y su
composición: letras mayúsculas y minúsculas, caracteres
especiales (símbolos) y números. Muchos expertos en
seguridad informática recomiendan colocar, cuando menos,
un total de 8 caracteres. De este modo conseguiremos
contraseñas más sólidas (esto implica mayor seguridad para
los sistemas que deseamos proteger).

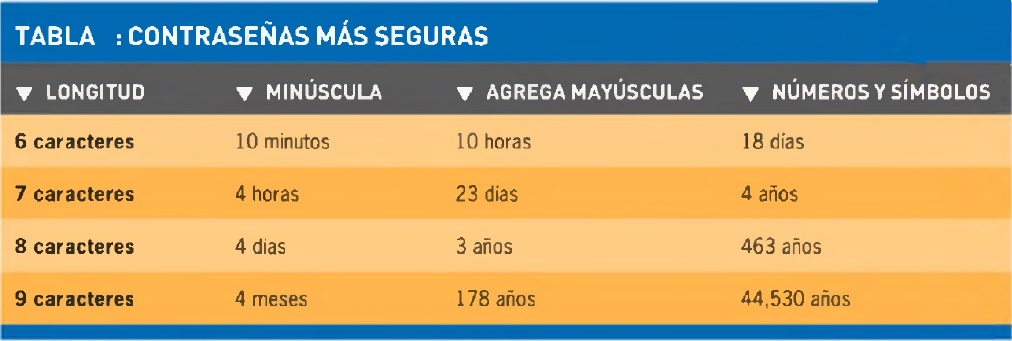

En la siguiente Tabla vamos a mostrar el tiempo estimado
para descifrar contraseñas en función de su longitud y
composición.
Colocar claves que oscilen entre 8 y 25 caracteres.
Las contraseñas no deben iniciar con ningún espacio en
blanco.
Pueden llevar combinación de letras y caracteres
especiales.
La clave debe tener un período de expiración (recomendable
cambiar periódicamente dichas contraseñas, de este modo se
limita su uso por cierto tiempo).
Las contraseñas asignadas sirven para
delegar accesos mediante niveles. Todo esto significa que
no podemos tener acceso al dispositivo sin antes escribir
la contraseña de acceso correcta, lo que implica no poder
entrar a la consola de configuración (CLI del IOS) y, por
consiguiente, a ninguna sesión de usuario (privilegiado y
no privilegiado) de Telnel y Auxiliar.
Con respecto a lo que hemos citado anteriormente,
resaltemos que con fines prácticos, comenzaremos a
realizar la configuración del denominado modo de acceso
EXEC.
En cuanto a la asignación de contraseñas, es aconsejable
tener especial cuidado con el manejo de accesos, pues si
por descuido perdemos algún password, no será posible
ingresar a la configuración y, por consiguiente, no
podremos consultar ni modificar ningún dato residente en
el IOS del sistema. Aunque se sabe que siempre hay una
alternativa de solución para todo, y este caso no puede

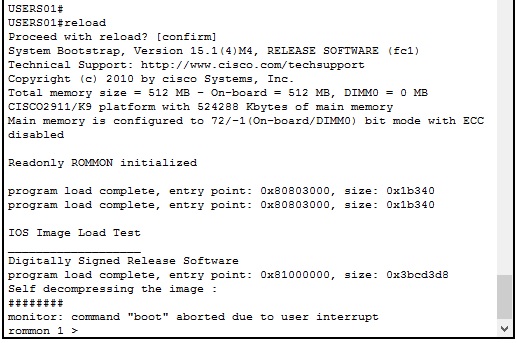

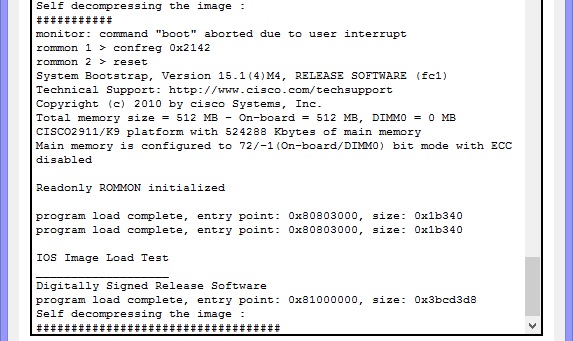

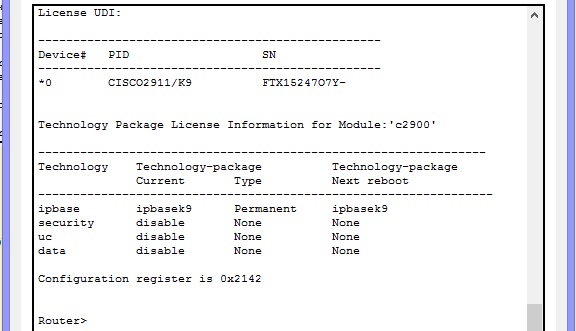

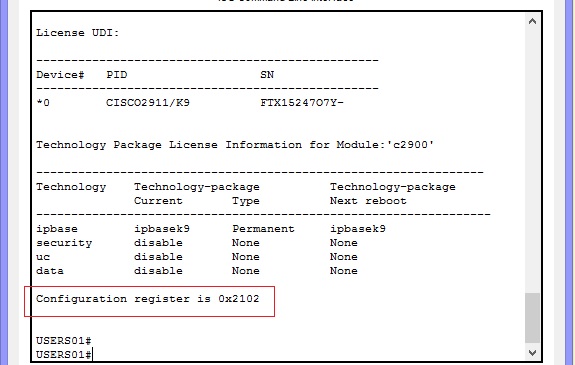

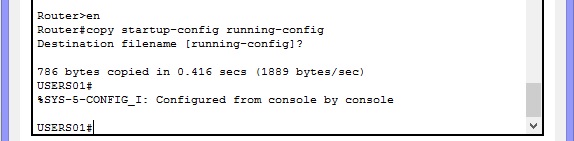

ser la excepción. Más adelante, en el tema recuperación de
accesos, vamos a conocer el procedimiento a seguir para
recuperar accesos, ante una posible pérdida de
contraseñas.
Configuración de password para el modo de acceso EXEC
Una vez asignado el nombre, procedamos a colocar una clave
de acceso para la protección del modo de acceso EXEC
privilegiado.
Por lo general, existen dos formas de poder configurar
un password para la protección del modo de acceso EXEC
privilegiado:
Mediante la orden enable password: este comando,
por sí mismo, no ofrece ningún servicio de cifrado, a
menos que sea invocado adicionalmente. Esto se consigue
con el comando Service password-encryption.
Mediante la orden enable secret: proporciona un servicio
de cifrado mucho más seguro que enable password (clave que
se guarda en el archivo de configuración en texto plano).
Para ilustrar lo anterior, analicemos el siguiente Paso a
paso.

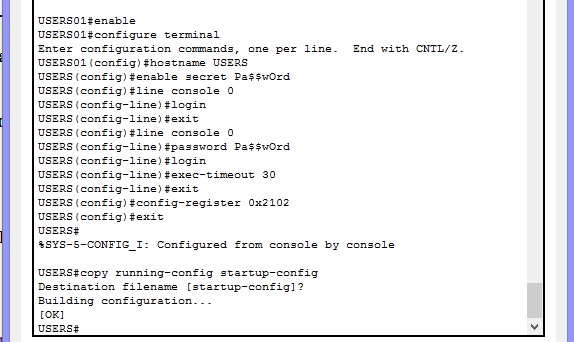

PROTECCION AL MODO PRIVILIGIADO
Ingrese a la consola del router asignamos un nombre al
router, en este caso de ejemplo usaremos el nombre USERS01
al ingresar al modo priviligiado vea que no solicita
password. (enable).
Ingresamos al modo de configuración global (configure
terminal se puede usar támbien config t), y asignamos el
nombre del router.
Y asignamos la contrseña con el comando enable
secret Pa$$wOrd:
Ahora comprobaremos que ha sido correcto el proceso
necesitamos salir hsata el modo EXEC donde al solicitar
enable nos solicitara la contraseña, escriba exit 2 veces
y saldremos, escriba enable y deberá de solicitar el
password asignado escribamos la contrseña:
Para la validación de los comandos anteriores, es
necesario estar situado en el modo de configuración
global, pues de lo contrario la terminal del IOS nos
notificará sobre un posible error.

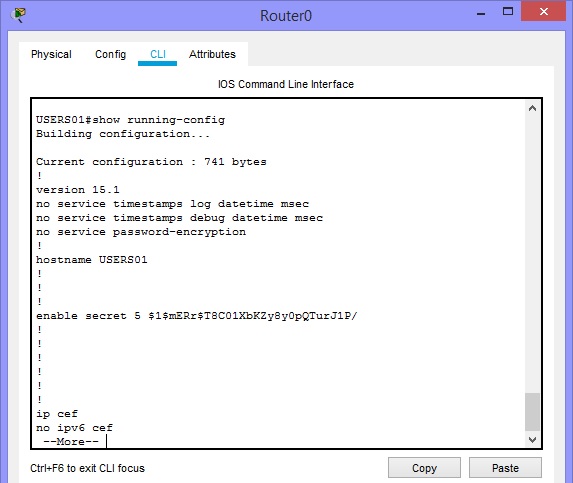

Con el fin de verificar cualquier configuración realizada,
se recomienda el uso del comando show running-config
(ver fichero que almacena los registros de la RAM).

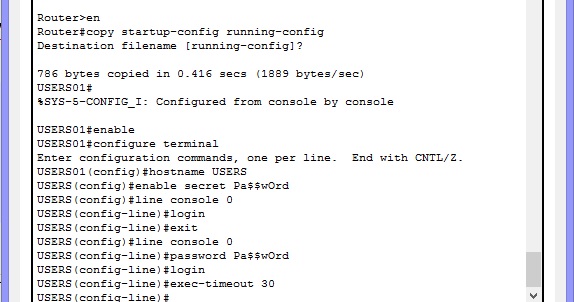

Para guardar el contenido del archivo de configuración
en ejecución en la RAM no volátil (NVRAM), se ejecuta el
comando "copy running-config startup-config". (ya sea
utilizado en ejercicios anteriores)

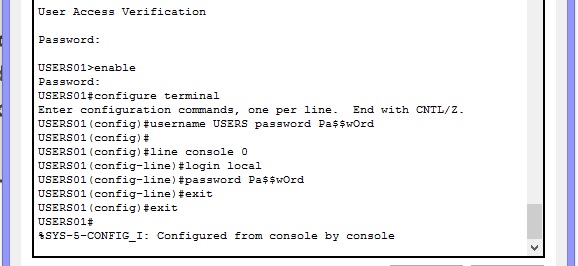

Configuración de password para la interfaz de consola
Después de haber asignado un nombre válido al equipo,
y haber colocado una clave de acceso al usuario EXEC
privilegiado, procedemos a colocar otra para restringir
el acceso total al router (CLI).
El fin es impedir cualquier manera de acceder a la
consola de configuración (recordemos aquí los niveles
existentes señalados en el tema anterior).
No olvidemos nunca que nuestra interfaz de consola se
trata, precisamente, del entorno de comandos ofrecido por
el IOS de ios dispositivos CISCO, es decir: la interfaz de
línea de comandos que muchos conocemos como CLI.

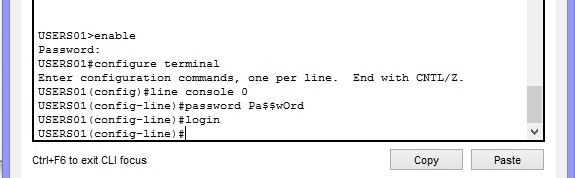

El comando empleado para acceder a la
interfaz de consola para su configuración es: line
console 0. Este comando debe comenzar a utilizarse
dentro de la configuración global. Y generalmente va
acompañado de un par de comandos adicionales: password y
login.
Debemos considerar que en el sentido estricto de la
palabra, login significa conectar.
De esta manera se emplea como un comando
de sistema que sirve para efectuar la validación de la
contraseña de acceso a la consola. Por lo regular,
encontramos que dicha orden no tendrá efecto si no se ha
configurado un password previo (tengamos en cuenta que en
caso de colocar primeramente el comando login en vez de la
clave, el sistema solicitará el password).
La sintaxis para la asignación de claves
es muy simple y se expresa de la siguiente manera:
#password [contraseña]. Donde contraseña debe ser una
cadena no menor de 8 caracteres con una nomenclatura
especial (como anteriormente se ha explicado).
Después de realizar la configuración del
password para consola, notaremos que transcurrido cierto
tiempo ha quedado inactiva la configuración actual, y por
consiguiente, el sistema se encarga de regresarnos al
inicio de la CLI. Esto se debe a que el tiempo de espera
asignado al sistema se ha agotado (generalmente es de 10
minutos). Por lo que nos veremos en la necesidad de
asignar un tiempo mayor, que nos servirá para evitar
demoras durante la configuración. Lo anterior es posible
si hacemos uso del comando exec-timeout.
(Los usuarios exigentes que requieren
de información y recursos acerca de configuración de un
equipo, apertura de puertos y demás, pueden recurrir a
las siguientes páginas de internet: www.adslzone.net y
www.adslayuda.com. Desde aquí será posible incluso
encontrar información sobre los routers más populares
que se encuentran en el mercado.)
el tiempo de inactividad se extiende a 30 minutos.
La orden exec-timeout 0 deja la consola sin tiempo de
desactivación
Una vez hecho lo anterior, obtendremos
como resultado una consola de comandos más segura (en
cuanto a los posibles accesos), aunque debemos tener en
cuenta que esta seguridad no nos protege ante las
vulnerabilidades y los ataques que pudieran producirse al
sistema.

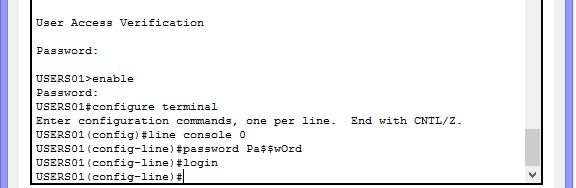

PROTECCIóN DE ACCESO A LA CONSOLA
Ingrese a la consola del router. Posteriormente, trate
de acceder al modo de configuración global. Y desde allí
coloque la orden line console 0
Ahora, asigne una contraseña para proteger el acceso y a
continuación presione la tecla ENTER. Recuerde asignar
passwords distintos a los antes colocados ya que esto, a
menudo, garantiza un mayor nivel de seguridad al equipo.
Proceda a colocar la orden login, que
hará posible que se efectúe la configuración previa.
Posteriormente deberá presionar la tecla ENTER, luego
puede finalizar escribiendo el comando exit, guarde la
configuración del router.
Con el fin de verificar que la configuración anterior
surta efecto, recomendamos salir de la terminal y tratar
de ingresar posteriormente. Al intentar ingresar al IOS,
éste nos solicita una clave de acceso.
En el ámbito de las redes, existen dos herramientas para
la configuración vía remota de dispositivos CISCO: Telnet
y SSH.
Telnet (Telecomunications Networks) es una herramienta
visual que está implementada por el protocolo Telnet, el
cual sirve para emular una terminal remota. Es decir, que
se puede utilizar para ejecutar comandos introducidos por
un usuario desde un equipo remoto, con el fin de poder
acceder a la información pública entre sí.
SSH (secure shell) es definido como un
intérprete de órdenes seguras. Consiste en otra
herramienta implementada por el protocolo SSH, que cumple
con el mismo objetivo que Telnet. La diferencia radica en
que esta última es mucho más estable y segura. Cualquiera
de las herramientas anteriores se puede descargar de
internet.
en el caso de ssh se encuentra con el nombre putty en
internet se pude descargar y su instalación es muy simple.
(el alumno deberá de realizar este proceso)
Creación y autenticación de usuarios
Para comenzar a abordar este tema, es importante saber
que prácticamente todo sistema operativo (S.O.) cuenta con
un componente indispensable para el acceso a los usuarios.
Como sabemos, a este elemento se le conoce como cuenta o
sesión de usuario, la cual debe de estar dada de alta con
los privilegios adecuados, por un administrador.
Los dispositivos CISCO también requieren de una
autenticación de usuarios para acceder a sus recursos.
Tengamos en cuenta que la forma más sencilla de crear una
sesión de usuario (usuario y contraseña) se logra mediante
la ejecución de una secuencia de comandos tal y como se
aprecian en el siguiente Paso a paso.
(CISCO se ha encargado de realizar la
develación de cuatro vulnerabilidades en el software de
la familia ASA (Adaptive Security Appliance), las cuales
se centran en la realización de ataques de denegación de
servicio. Los errores pueden ser provocados por mensaje
IKE, URLS’s o certificados que se encuentren
malformados. El fallo dentro de la implementación se
debe al procesamiento de mensajes especiales DNS
que provocan el reinicio de los equipos.)

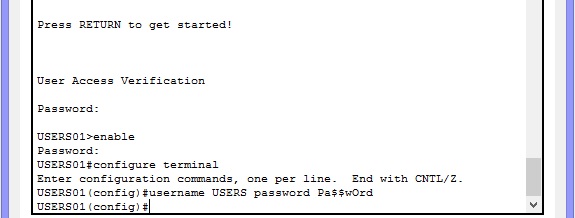

CREACIóN Y AUTENTICACIóN DE USUARIOS
Ingrese a la consola del router. Acceda al modo de
configuración global. Coloque la secuencia: username
[nombre del usuario] password [contraseña].
Proceda a referir la línea del dispositivo a la que
desea que se autentifiquen los usuarios. Refiera la
línea de consola. Presione la tecla ENTER. Después,
coloque el comando login local,y presione ENTER.
Para finalizar con el procedimiento, coloque por última
vez la contraseña anteriormente escrita para la validación
de acceso al modo line. Escriba el comando exit, hasta
salir de la configuración.

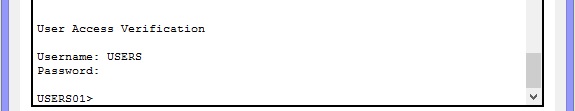

Con el fin de verificar que los cambios han surtido
efecto, una vez que regresó al inicio de la consola,
intente acceder nuevamente. Note que desde este momento,
el IOS solicita al usuario un username y una clave de
acceso. Ingrese los datos solicitados.
Configuración de banners
Un banner también es conocido como mensaje. Su finalidad
consiste en arrojar una serie de notificaciones o
advertencias de configuración (sobre todo en cuanto a
seguridad se refiere). Existen varios tipos de banner. Si
queremos saber cuáles son, podemos ejecutar la orden
banner ? desde nuestra CLI.
TABLA : TIPOS DE BANNER EN DISPOSITIVOS CISCO
TIPO DE BANNER
|
DESCRIPCIóN
|
Banner motd
|
Ofrece la posibilidad de colocar un mensaje
diario. Es el más utilizado por los
administradores.
|
Banner login
|
Empleado para configurar mensajes para Telnet
(ingreso en forma remota)
|
Banner exec
|
Muestra un mensaje que puede ser visualizado
después de ingresar la contraseña.
|
Es importante saber que la sintaxis de la orden banner
se puede expresar de la siguiente manera:
USERS(config)#banner motd *Bienvenido*
Notemos que la estructura de la orden
que acabamos de presentar se compone del tipo de banner
que deseamos configurar y, en seguida, vemos el mensaje
que vamos a arrojar. Es necesario que este mensaje se
encuentre escrito entre asteriscos.
Consideremos que el banner motd ofrece la posibilidad de
establecer un mensaje diario, el banner login será visto
al establecer una sesión de telnet, el banner exec al
pasar la password al modo privilegiado.
En este sentido un mensaje de inicio de sesión debe
advertir que solo los usuarios autorizados deben intentar
el acceso. Es necesario evitar mensajes del estilo
“!bienvenido¡" por el contrario, dejar bien en claro que
cualquier intrusión sin autorización estará penalizada por
la ley vigente.
El alumno deberá de probar generar banners con el
mensaje apropiado.
Recuperación de accesos
Seguramente en más de una ocasión nos hemos visto en la
necesidad de recuperar un acceso a la consola de un
dispositivo de red. A continuación, vamos a develar uno de
los secretos mejor guardados por muchos administradores de
redes CISCO, que tienen como propósito darnos a conocer el
proceso de recuperación de acceso a un equipo de cuya
contraseña no ha quedado una sola evidencia.
Antes de dar inicio, debemos aclarar que no es lo mismo
recuperar un acceso, que recuperar un password. Puesto que
se sabe que las claves raramente se pueden rescatar (si se
trata de contraseñas seguras) ante un posible extravío u
olvido. La razón más contundente es porque estas
permanecen cifradas en el propio sistema operativo. No
obstante, siempre existe una solución a todos nuestros
problemas, y este punto no es la excepción.
Llevar a cabo el proceso de recuperación de accesos no
es cosa del otro mundo, sin embargo, es indispensable que
poseamos los conocimientos previos sobre configuración de
equipo, y conocer algunos conceptos elementales:
Secuencia de arranque: recordemos que se
trata del proceso emitido por un dispositivo de red (cada
vez que se enciende) en el que se busca un sistema
operativo (IOS) que gobernará su funcionamiento. Para
obtener mayor información respecto a las fases del proceso
de arranque de un router, aconsejamos analizar su proceso
de inicio.

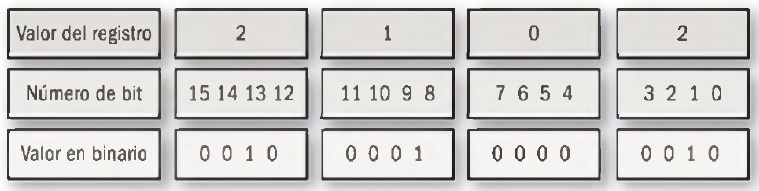

Registro de configuración (configuration
register): consiste en un registro de 16 bits almacenado
por default en la NVRAM del dispositivo. Su valor por
defecto es 0X2102. Como se puede apreciar, dicho
dato se expresa en nomenclatura hexadecimal (tal y como lo
indican los dos primeros caracteres de la cadena -Ox).

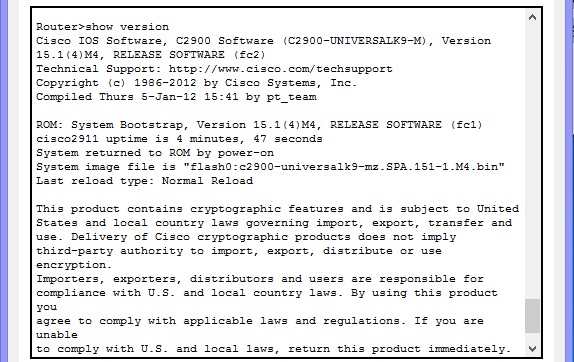

Para visualizar este dato, podemos invocar el comando show
versión desde el modo EXEC privilegiado del equipo. En
cambio, para la modificación del presente registro (tarea
que se tiene que efectuar para la recuperación de
accesos), se usa el comando config-register desde el modo
de configuración global.

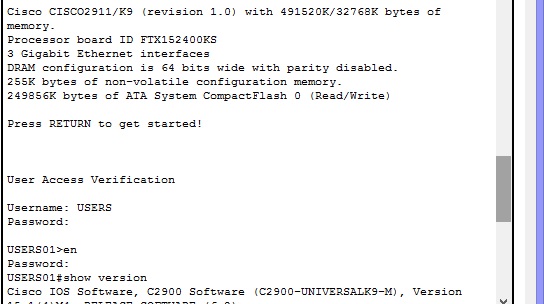

Una vez reiniciado el dispositivo, aparecerá el diálogo
de configuración del equipo. Coloque No, y posteriormente,
verifique el registro de configuración con ayuda de show
versión desde el modo de acceso EXEC usuario.
Proceda a realizar la copia de toda la información
almacenada en la NVRAM a la memoria RAM del dispositivo.
Posiciónese en el modo de acceso EXEC privilegiado y
ejecute copy startup-config running-config.
Ahora proceda a habilitar nuevas claves de acceso y
configuración de usuarios (protección de modo EXEC,
protección de línea de consola, VTY y AUX). Trate de
colocar passwords válidos y de habilitarlos con la orden
login.
